3. ПАНЕЛЬ ПРИБОРОВ, СРЕДСТВА УПРАВЛЕНИЯ
РУЛЕВОЕ КОЛЕСО
На автомобиле устанавливается рулевая колонка, регулиру-
емая по углу наклона.
Регулировка положения рулевого колеса (рис. 3.9) произво-
дится в следующем порядке:
• опустите блокирующий рычаг 2 вниз;
• установите удобный для Вас угол наклона рулевого коле-
са 1;
• поднимите рычаг 2 вверх, убедившись, что он полностью
блокирует рулевую колонку.

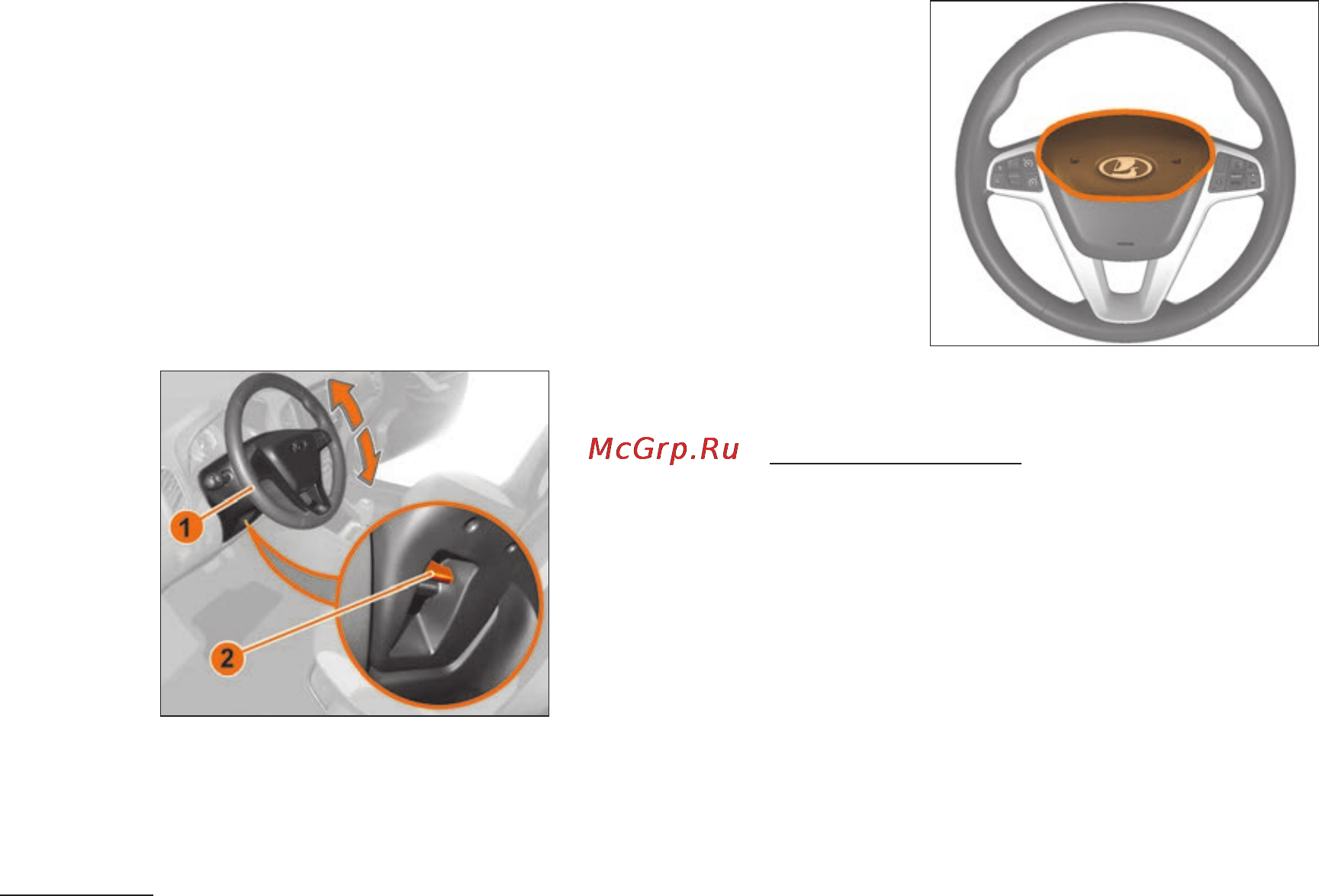

Рис. 3.9. Регулировка положения рулевого колеса
1 – Рулевое колесо.
2 – Рычаг.
ВНИМАНИЕ!
Запрещается проводить регулировку положения рулево-
го колеса во время движения автомобиля.
Рис. 3.10. Активация звукового сигнала
ПРЕДУПРЕЖДЕНИЕ!
• Активировать звуковой сигнал разрешается нажатием
только верхней части крышки модуля подушки без-
опасности водителя (выделенная зона, рис. 3.10).
• Активировать звуковой сигнал ниже рекомендованной
зоны запрещается!
• Активировать звуковой сигнал ударом по крышке мо-
дуля запрещается!
