48
3. ПАНЕЛЬ ПРИБОРОВ, СРЕДСТВА УПРАВЛЕНИЯ
ИНДИКАТОРЫ И СИГНАЛЬНЫЕ ЛАМПЫ
В комбинацию приборов автомобиля встроен целый ком-
плекс контрольных ламп и световых индикаторов, при по-
мощи которых водитель получает важную информацию об
исправности и нарушении функционирования основных
агрегатов и систем автомобиля (контрольные лампы), а так-
же может контролировать исправность активации и отключе-
ния соответствующих узлов и систем (световые индикаторы).
Ниже приведен перечень и описание контрольных ламп и
световых индикаторов.
При включении зажигания на короткое время загорается
большинство индикаторов для проверки их работоспособ-
ности.
Цвета индикаторов обозначают:
• красный, оранжевый – опасность, важное напоминание;
• желтый – предупреждение, справка, неисправность;
• зеленый, синий – подтверждение включения.
Тахометр

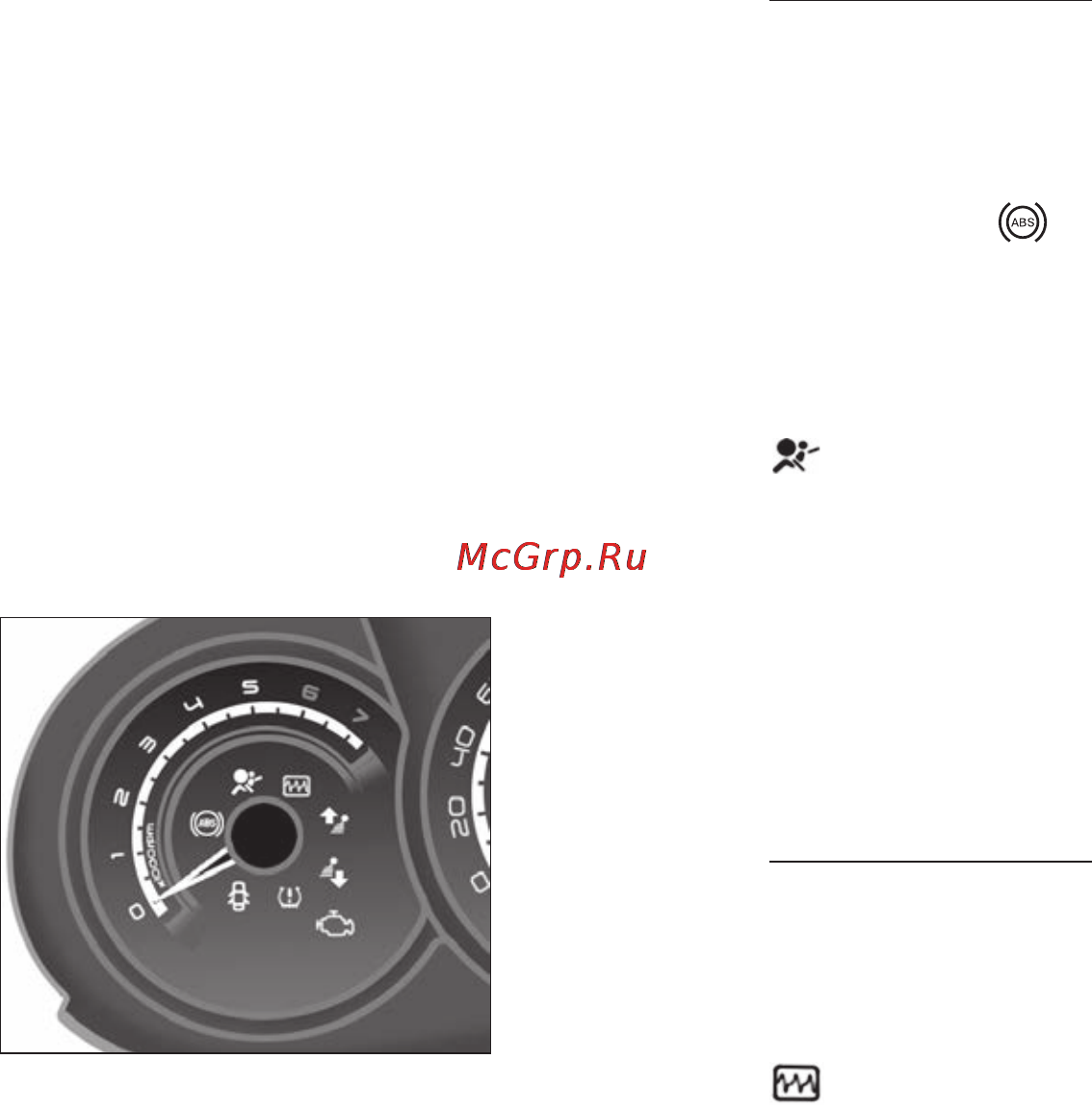

Рис. 3.4. Тахометр (об/мин x 1000)
Тахометр (рис. 3.4) показывает частоту вращения коленчато-
го вала двигателя. Чтобы узнать число оборотов двигателя в
минуту, нужно показания тахометра умножить на 1000.
ПРЕДУПРЕЖДЕНИЕ!
Если стрелка тахометра переходит в красный сектор
шкалы, это означает, что превышена максимально раз-
решенная частота вращения коленчатого вала двигателя.
Двигатель может выйти из строя.
Сигнализатор
«ABS»
См. подраздел «Система электронного контроля устойчиво-
сти» в разделе «4. ВОЖДЕНИЕ И УПРАВЛЕНИЕ АВТОМОБИ-
ЛЕМ».
Сигнальная лампа надувных подушек безопасности
светится красным светом.
Индикатор загорается при включении зажигания.
При исправной системе надувных подушек безопасности он
погаснет примерно через несколько секунд после включения.
Если он не загорается, не гаснет или горит во время дви-
жения, это указывает на неисправность в контурах подушек
безопасности либо натяжителей ремней безопасности (см.
раздел 2. СИДЕНЬЯ, СИСТЕМЫ ПАССИВНОЙ БЕЗОПАСНО-
СТИ).
ПРЕДУПРЕЖДЕНИЕ!
При возникновении аварийной ситуации эти системы мо-
гут не сработать. Немедленно обратитесь к официально-
му дилеру LADA.
Многофункциональная сигнальная лампа
светится красным или оранжевым светом.
