57
3. ПАНЕЛЬ ПРИБОРОВ, СРЕДСТВА УПРАВЛЕНИЯ

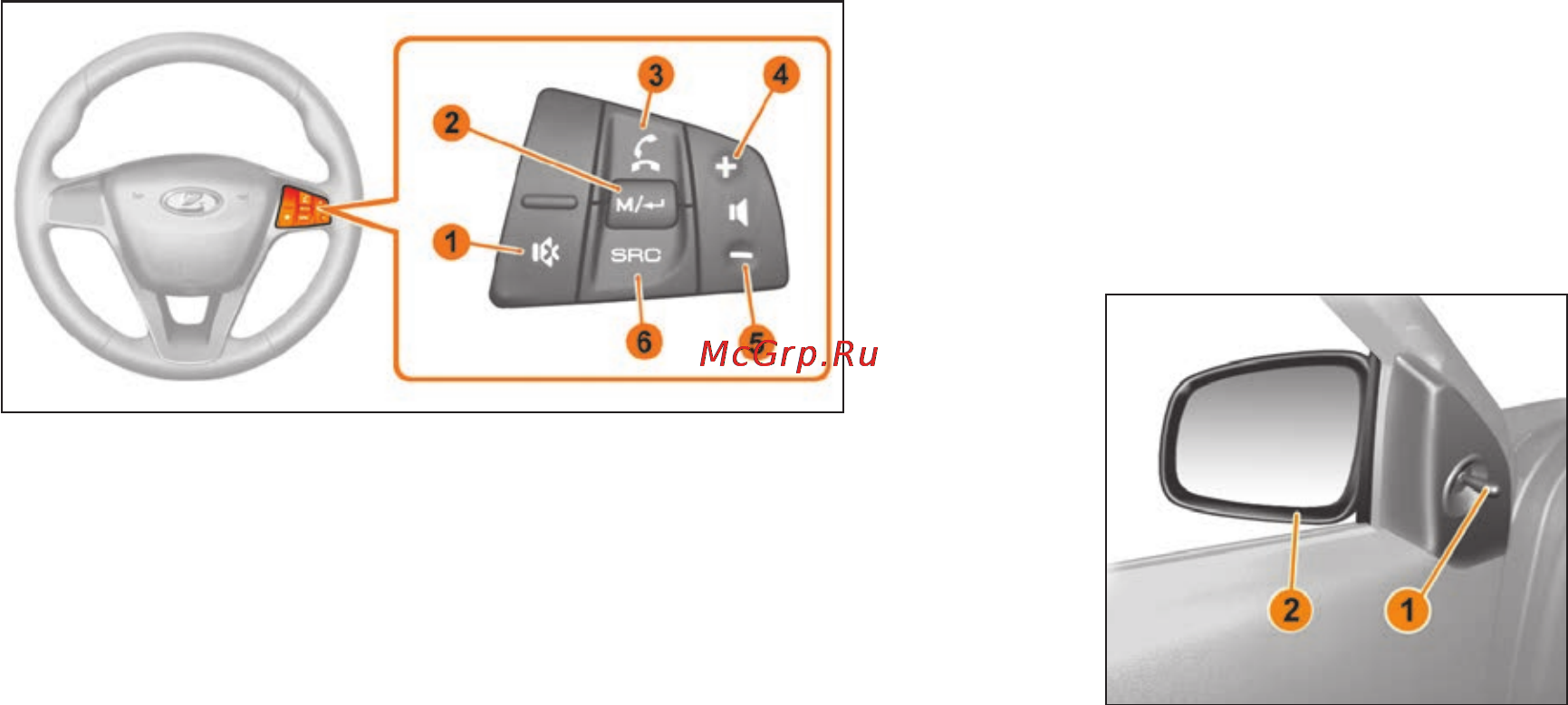

Рис. 3.11. Органы управления мультимедийным
оборудованием на рулевом колесе
1 – Выключение звука.
2 – Выбор/подтверждение источника (радио/USB).
3 – Принять (завершить)/отклонить входящий звонок.
4 – Увеличение громкости.
5 – Уменьшение громкости.
6 – Переключение доступных источников сигнала (радио
либо дополнительные устройства).
Для уменьшения отвлечения водителя и улучшения удобства
пользования мультимедийной системой на рулевом коле-
се располагаются дополнительные, дистанционные органы
управления мультимедийным оборудованием (рис. 3.11).
ЗЕРКАЛА ЗАДНЕГО ВИДА
Перед началом движения необходимо обеспечить оптималь-
ный обзор назад. Для этого используется регулировка зер-
кал заднего вида.
Наружные зеркала заднего вида
Рис. 3.12. Регулировка наружных зеркал заднего вида
с механическим приводом
1 – Ручка.
2 – Зеркало заднего вида.
Сферические наружные зеркала заднего вида увеличивают
поле обзора, при этом отраженные предметы представляют-
ся дальше, чем они находятся на самом деле.
По этой причине зеркала могут быть ограниченно использо-
ваны для оценки расстояния до находящихся сзади объектов.
Зеркала заднего вида 2 с механическим приводом
(рис. 3.12) регулируются поворотом ручки 1 в соответствую-
щую сторону.
