3. ПАНЕЛЬ ПРИБОРОВ, СРЕДСТВА УПРАВЛЕНИЯ
4 Р.Э. XRAY 49
Лампа загорается при включении зажигания и гаснет после за-
пуска двигателя. При некоторых неисправностях лампа может
загореться вместе с другими сигнальными лампами. Включе-
ние красной лампы сопровождается звуковым сигналом.
ВНИМАНИЕ!
При загорании этой сигнальной лампы в целях безопасно-
сти необходимо немедленно остановить автомобиль, как
только это позволят условия движения. Для устранения
неисправности обратитесь к официальному дилеру LADA.
Сигнальная лампа системы контроля отработавших газов
светится желтым светом.
Загорается при включении зажигания и выключается вскоре
после запуска двигателя (cм. раздел 4. ВОЖДЕНИЕ И УПРАВ-
ЛЕНИЕ АВТОМОБИЛЕМ).
Включение лампы сигнализатора или ее мигание при рабо-
тающем двигателе указывает на наличие неисправности,
требующей устранения.
ВНИМАНИЕ!
Эксплуатация автомобиля с горящей или мигающей лам-
пой сигнализатора неисправности системы контроля
отработавших газов может привести к выходу из строя
данной системы, увеличению расхода топлива и ухудше-
нию динамичности автомобиля. Необходимо обратиться
к официальному дилеру LADA.
Индикатор «Открытых дверей»
светится красным светом.
Данный индикатор служит для предупреждения об от-
крывании или неплотном закрывании дверей автомобиля
(cм. раздел 1. КЛЮЧИ, ДВЕРИ, ОКНА, ПЕДАЛИ).
Индикаторы переключения передач
и загораются в качестве рекомендации для перехо-
да на высшую (стрелка вверх) или на низшую (стрелка вниз)
передачу.
Сигнализатор «Аварийное давление в шинах» (в вари-
антном исполнении)
См. подраздел «Шины и колеса» в разделе «9. ПРАКТИЧЕ-
СКИЕ СОВЕТЫ».
Спидометр

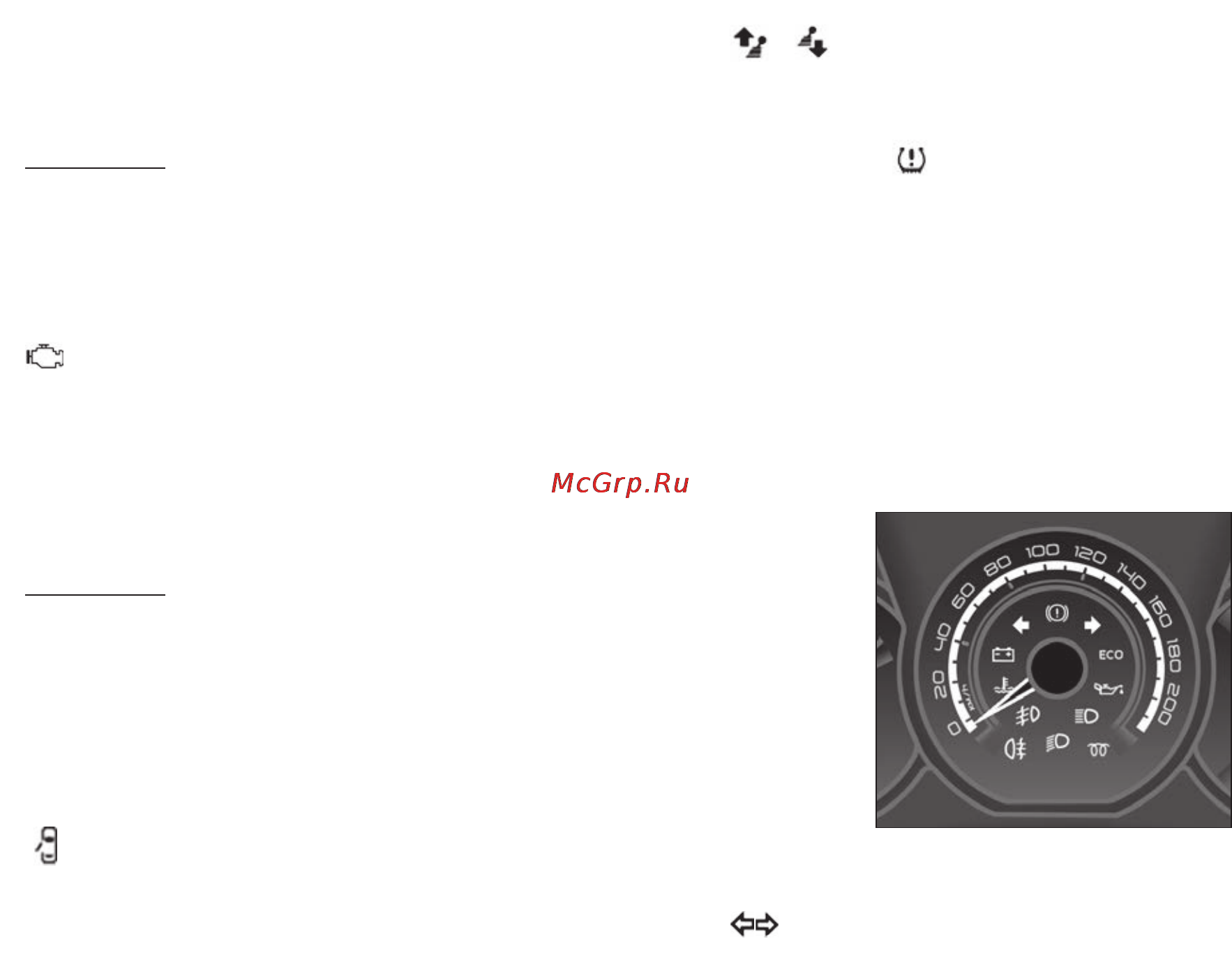

Спидометр (рис. 3.5) показывает скорость движения автомо-
биля в км/ч. В зависимости от комплектации автомобиля при
превышении скорости 120 км/ч каждые 30 секунд раздается
звуковой сигнал длительностью примерно 10 секунд.
Рис. 3.5. Спидометр
Индикаторы указателя поворота
мигают зеленым светом.
