47

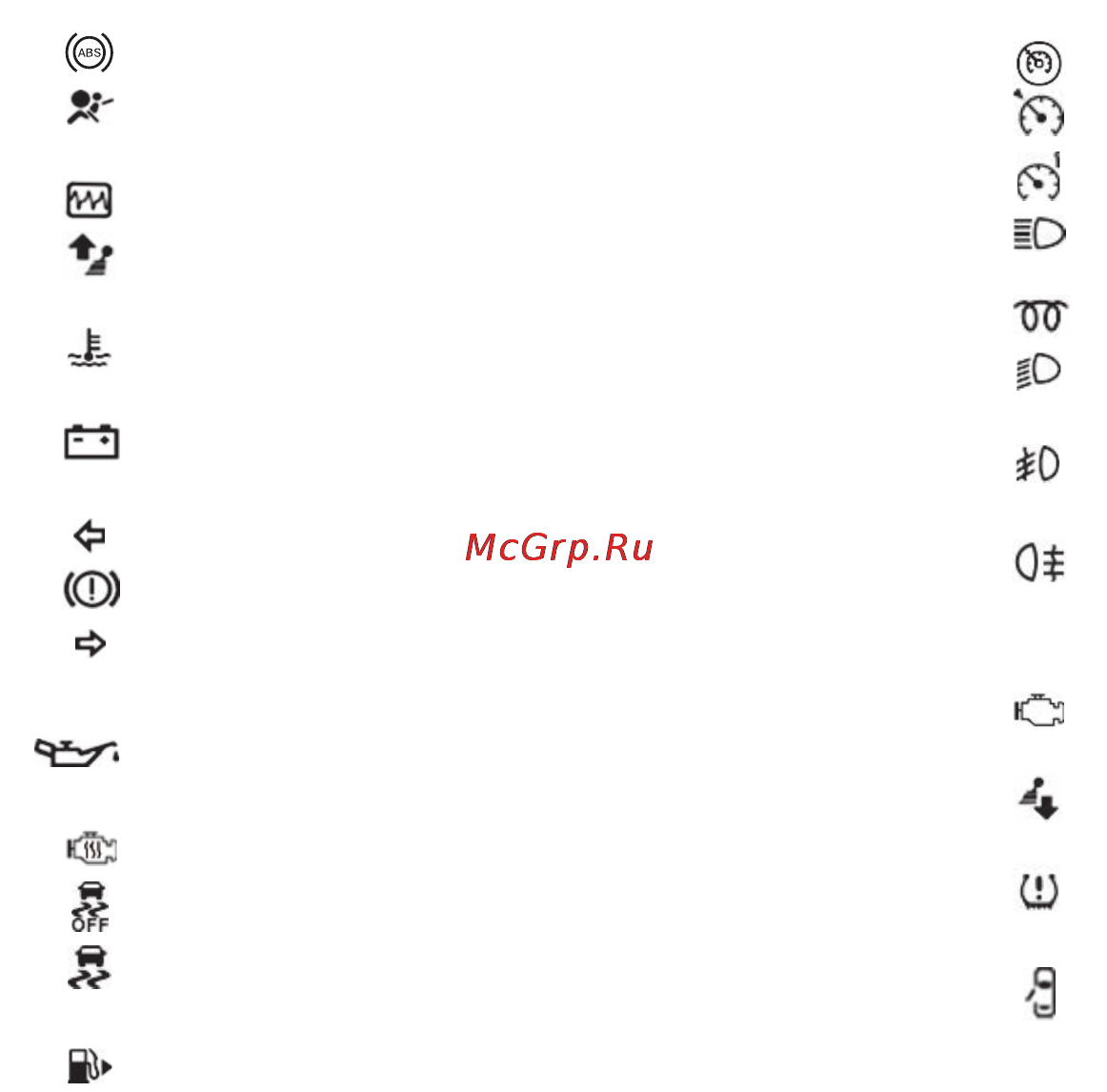

3. ПАНЕЛЬ ПРИБОРОВ, СРЕДСТВА УПРАВЛЕНИЯ
1 – сигнализатор ABS;
2 – cигнальная лампа надувных подушек
безопасности;
3 –
cигнальная лампа многофункциональная;
4 – индикатор переключения передач
(переход на высшую передачу);
5 –
сигнальная лампа перегрева охлаждающей
жидкости;
6 –
сигнальная лампа разряда аккумуляторной
батареи;
7 –
сигнальная лампа «Указателя левого поворота»;
8 – cигнализатор «Отказ тормоза»;
9 – сигнальная лампа «Указателя правого поворота»;
10 – ECO индикатор режима «ECO»;
11 –
контрольная лампа давления моторного
масла;
12 –
сигнальная лампа подогревателя двигателя;
13 –
сигнализатор «ESC OFF»;
14 – сигнализатор «ESC»;
15 – дисплей бортового компьютера;
16 –
сигнальная лампа минимального уровня
топлива в баке;
17 –
сигнальная лампа регулятора скорости;
18 –
сигнальная лампа «Круиз-контроль»;
19 –
сигнальная лампа «Ограничителя скорости»;
20 –
сигнальная лампа включения дальнего света
фар;
21 –
сигнальная лампа предпускового подогрева;
22 – сигнальная лампа включения фар ближнего
света;
23 –
сигнальная лампа включения передних
противотуманных фар;
24 –
сигнальная лампа включения задних
противотуманных фар;
25 – спидометр;
26 –
сигнальная лампа системы контроля
отработавших газов;
27 –
индикатор переключения передач
(переход на низшую);
28 –
сигнализатор «Аварийное давление в шинах»
(в вариантном исполнении);
29 –
индикатор «Открытых дверей»;
30 – тахометр.
