58
3. ПАНЕЛЬ ПРИБОРОВ, СРЕДСТВА УПРАВЛЕНИЯ

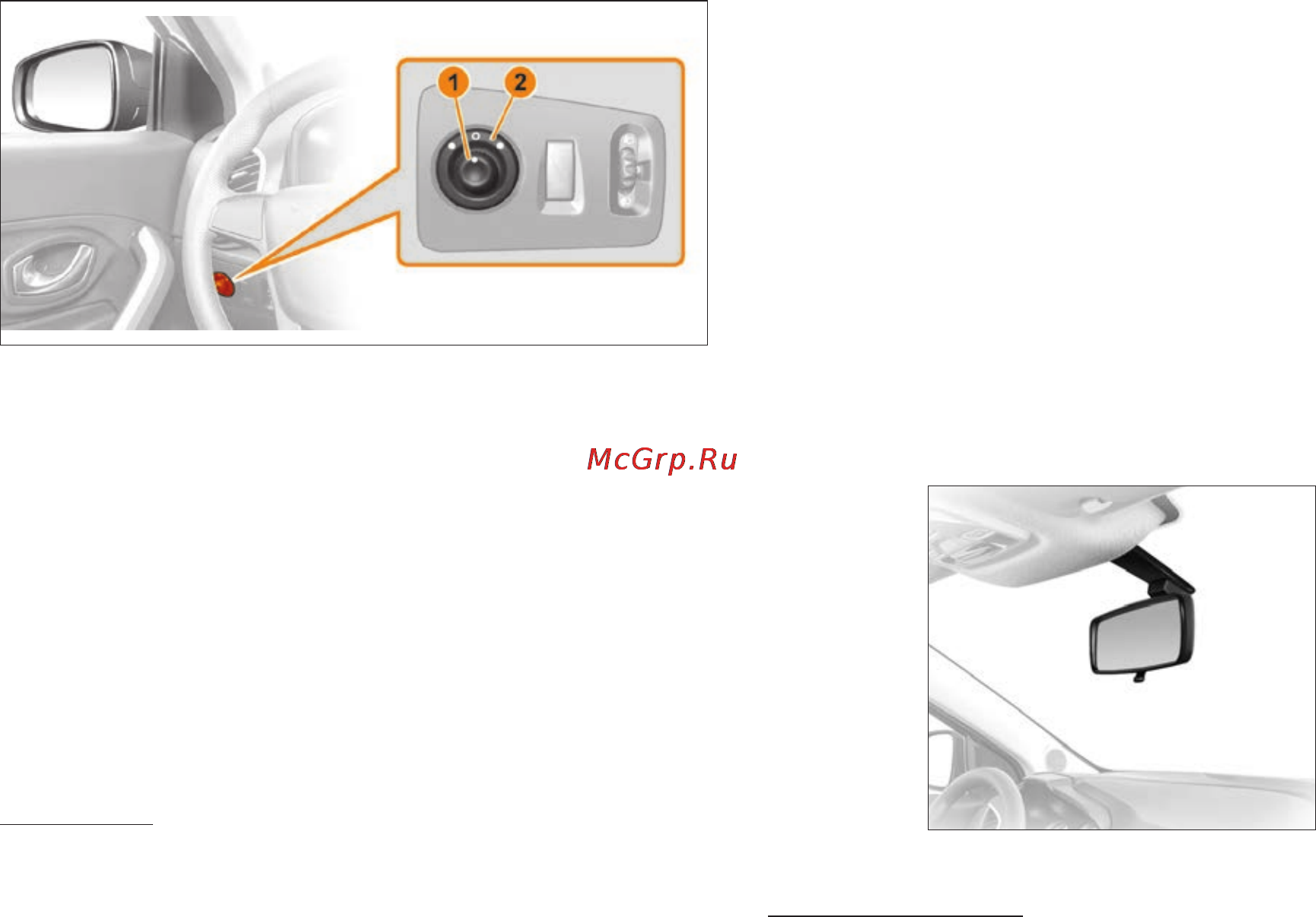

Рис. 3.13. Регулировка зеркал заднего вида с электроприводом
(в вариантном исполнении).
1 – Рукоятка переключателя.
2 – Корпус переключателя.
В вариантном исполнении регулировка зеркал заднего
вида осуществляется при помощи электропривода.
Для активации привода левого (правого) зеркала поверните
рукоятку 1 (рис. 3.13) влево (вправо), совместив метку на ру-
коятке с левой (правой) меткой на корпусе 2 переключателя.
Регулировка зеркала осуществляется перемещением руко-
ятки 1 в соответствующую сторону.
Центральная метка на корпусе – нейтральное положение.
ВНИМАНИЕ!
В зимних условиях возможно замерзание попавшей внутрь
корпуса наружных зеркал воды, что может привести к по-
вышенным усилиям или ограничениям регулировки по-
ложения зеркал. Не применяйте чрезмерные усилия или
дополнительный инструмент для изменения положения
зеркал, это приведет к повреждению зеркал и механизмов
регулировки. Дождитесь разморозки механизмов (исполь-
зуйте, например, обогрев зеркал, мойку автомобиля в те-
плом помещении и т.д.) и отрегулируйте зеркала в нужное
для вас положение. Продуйте зеркала от остатков воды
сжатым воздухом. При очистке наружных зеркал от снега,
старайтесь, чтобы снег не попадал внутрь корпусов зеркал.
Внутреннее зеркало
Внутреннее зеркало (рис. 3.14) заднего вида регулируется
поворотом его вокруг шарнирной опоры.
При ослеплении в ночное время светом фар движущегося
сзади транспорта установите зеркало в противоослепляю-
щее положение нажатием рычага на нижней части его кор-
пуса.
Рис. 3.14. Внутреннее зеркало заднего вида
ПРЕДУПРЕЖДЕНИЕ!
При настройке зеркала в противоослепляющее положе-
ние для ночной езды возможно ухудшение четкости об-
зора.
