60
3. ПАНЕЛЬ ПРИБОРОВ, СРЕДСТВА УПРАВЛЕНИЯ
П ЕРЕКЛЮЧАТЕЛЬ ЭЛЕКТРОКОРРЕКТОРА
СВЕТА ФАР
Перед началом эксплуатации автомобиля с включенным
ближним светом убедитесь в правильности положения коле-
сика переключателя электрокорректора угла наклона света
фар (рис. 3.15) в зависимости от состояния нагрузки авто-
мобиля:
0 – водитель или водитель + передний пассажир;
1 – водитель + 4 пассажира или водитель + груз в багажном
отделении 100 кг;
2 – водитель + 4 пассажира + груз в багажном отделении
50 кг.

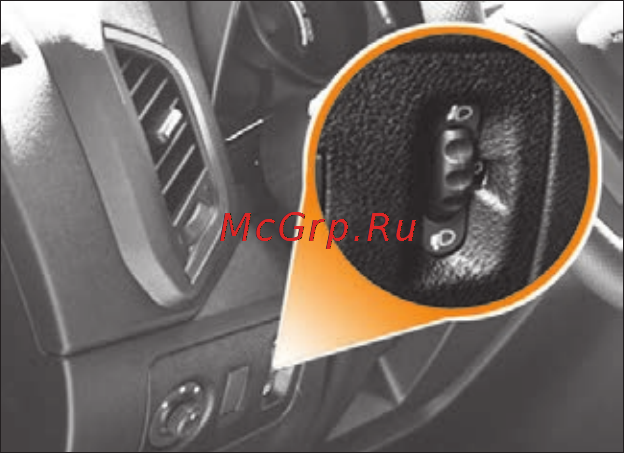

Рис. 3.15. Колесико переключателя электрокорректора угла
наклона света фар
При необходимости откорректируйте наклон светового пучка
ближнего света фар поворотом колесика переключателя до
совмещения одной из меток (цифры) на шкале, соответству-
ющей состоянию нагрузки автомобиля, с меткой на корпу-
се. При установке колесика переключателя в положение за
пределами рекомендуемых меток (цифр) на шкале возможно
проявление следующих негативных эффектов:
• асинхронность наклона пучка ближнего света правой и ле-
вой блок-фар (что не является дефектом);
• недостаточная дальность освещения дорожного полотна.
