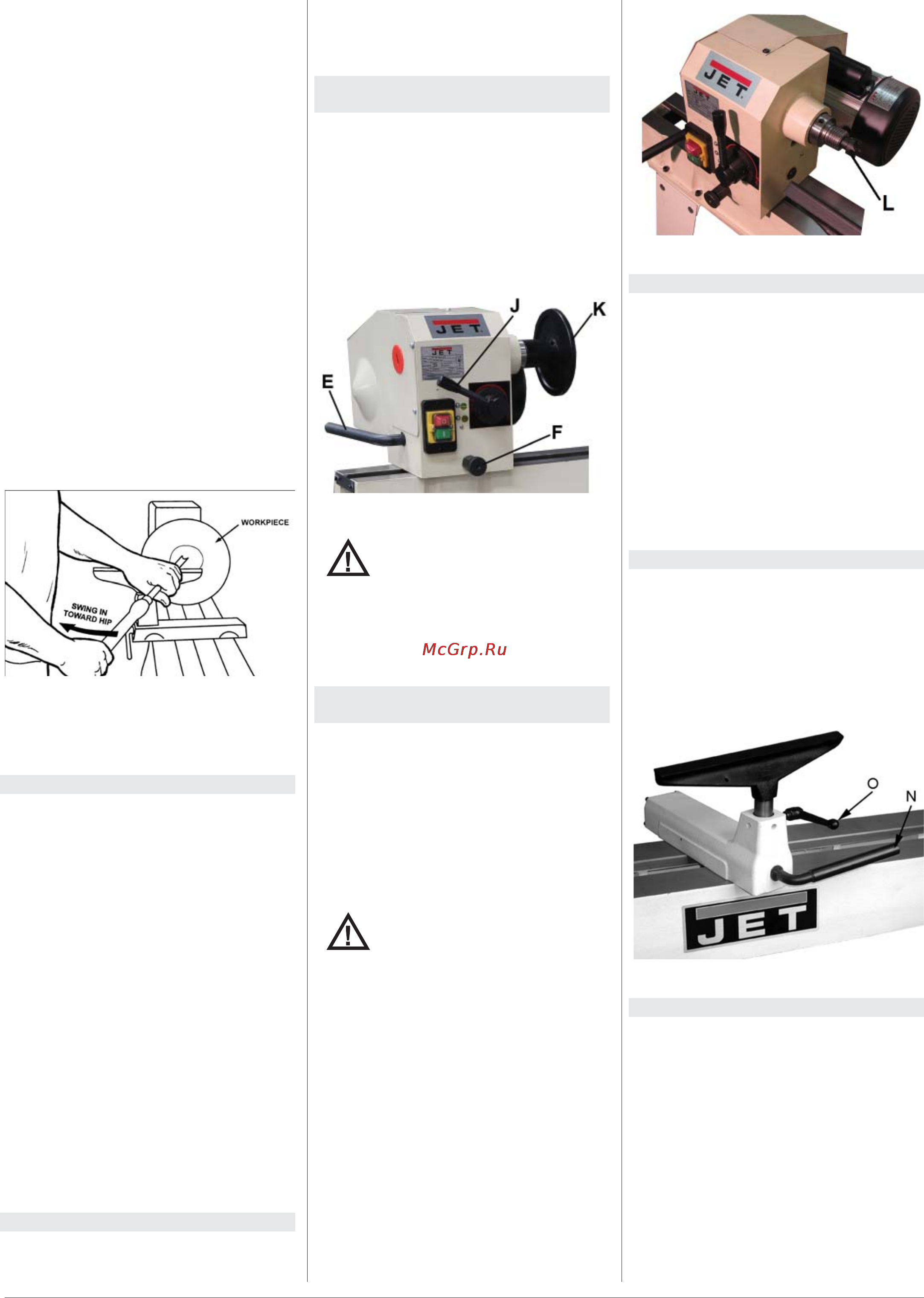

12Токарний верстат по дереву JWL-1443 Українська
шурупів. За допомоги приклеєного між
диском та заготовкою листа паперу
Ви зможете уникнути пошкодження
поверхні заготовки при наступному
знятті її з диску.
• Планшайбу разом з вже закріпленою
заготовкою накрутіть на передній
кінець шпинделя та сильно затягніть
руками.
• Поверніть заготовку руками, перевірте
надійність кріплення та вільне обе-
ртання заготовки у шпинделі.
• При роботі з планшайбою висота
сталевого подручника встановлюється
трохи нижче висоти центрів.
• Увага: працюйте з токарним різцем
тільки зліва від центру обертання.
• Починайте знімання стружки з краю
чаші та ведіть трубчастий різець за
можливістю безперервним рухом до
центру чаші.
• Ведіть трубчастий різець лівою рукою,
у той час як
права рука підтягується до
тулуба (Рис. 15).
Рис. 15
• Зруште подручник до зовнішнього
краю, аби обробити дно чаші.
4.6 Шліфування та просочення:
• Зніміть подручник. Починайте
шліфування шліфувальним папером із
зернистістю 120 та поступово пере-
ходьте до паперу з більш дрібною
зернистістю.
• Застосовуйте переважно механізовані
шліфувальні інструменти, аби уникну-
ти утворення при шліфуванні концен-
тричних канавок.
• Зупиніться на зернистості 220.
Нанесіть перший шар просочення
та дайте йому висохнути. Кінцева
шліфовка проводиться папером із
зернистістю
від 320 до 400.
• Частково проточіть заготовку за допо-
могою відрізного різця. Коли діаметр
шийки буде 80 мм, відпиляйте готову
деталь пилкою.
• Нанесіть другий шар просочення та
дайте йому висохнути.
5. Встановлення та налаштування
Загальні вказівки:
• Перед встановленням та налашту-
ванням верстат повинен бути забез-
печений від мимовільного включення.
Висмикніть вилку з розетки.
5.1 Вимірювання кількості
обертів
• За допомогою перемикача кількості
обертів (J, рис. 16) можна встановити
одно з 10 ступенів швидкості обертан-
ня.
• Потягніть важіль перемикача обертів
та поверніть його вліво (малі кількості
обертів) або вправо (великі кількості
обертів).
Рис. 16
Увага
Ніколи не змінюйте швидкість
шпинделя із вимкненим
двигуном.
• Можливе пошкодження шківів двигуна.
5.2 Поворот та блокування
передньої бабки
• Послабте важіль блокування
передньої бабки (Е) та потягніть
штифт (F, Рис. 16) аби повернути
передню бабку.
• Для обробки заготовок великих
розмірів необхідно повернути передню
бабку на 90 °, а також встановити по-
довжувач підручника.
Увага
Верстат можна експлуатувати
тільки із зафіксованою
передньою бабкою.
• Передня бабка може бути розміщена
у будь-якому місці вздовж станини
верстату.
Рис 17
5.3 Монтаж затискних пристроїв.
• Планшайба (К, Рис. 16) застосовується
для виточування чаш та тарілок. У
планшайбі мається безліч отворів (L)
для кріплення заготовок. Накрутіть
планшайбу у напрямку за годин-
никовою стрілкою на шпиндель та
зафіксуйте її за допомогою двох вста-
новлюваних гвинтів.
• Послабте два гвинти перед ти, як Ви
почнете відкручувати планшайбу. За-
блокуйте шпиндель та
використовуйте
для зняття ключ, що постачається.
5.4 Встановлення подручника
• Встановіть сталевий подручник якомо-
га ближче до заготовки та зафіксуйте
його за допомогою важеля (N, рис. 18).
• Встановіть висоту приблизно на 3 мм
вище від висоти центрів та затисніть
фіксуючу рукоятку (О).
Рис. 18
5.5 Встановлення задньої бабки
• Повертайте маховик (R, рис. 20) за
годинниковою стрілкою, аби висунути
піноль, та затисніть фіксуючу рукоятку
(Q).
