Jet JWL-1443 (10000501M) [23/24] Схема электрических соединений jwl 1443
![Jet JWL-1443 (10000501M) [23/24] Схема электрических соединений jwl 1443](/views2/1201814/page23/bg17.png)
23Русский Токарный станок по дереву JWL-1443

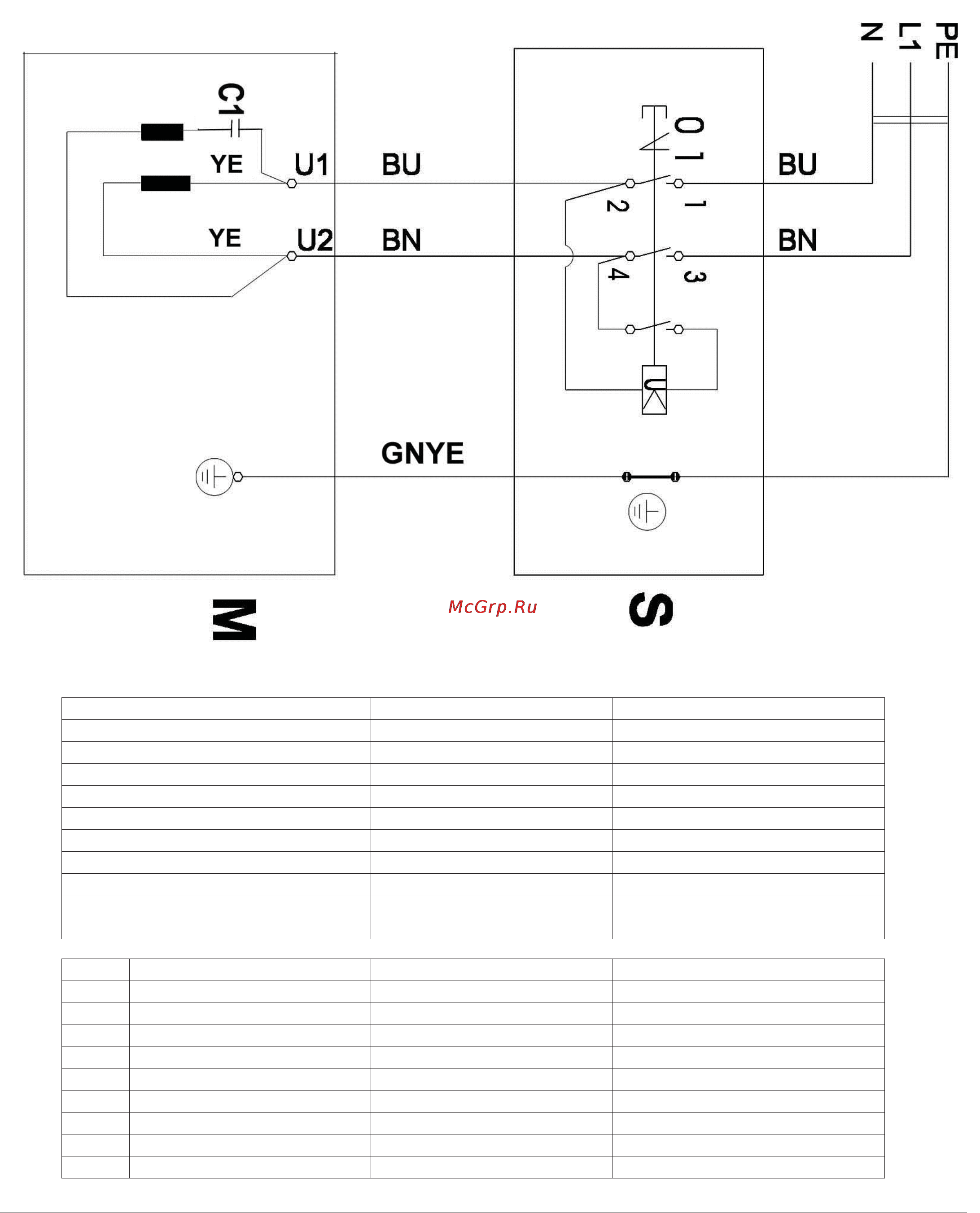

Схема электрических соединений JWL-1443
Схема електричних сполучень для JWL-1443 / JWL-1443 электр жалғауларының сұлбасы
10000501M...1~ 220В, 50Гц
Цвета проводов Кольори дротів Өткізгіштердің түсі
BK Черный Чорний Қара
WH Белый Білий Ақ
BU Синий Синій Көгілдір
YE Желтый Жовтий Сары
RD Красный Червоний Қызыл
BN Коричневый Коричневий Қоңыр
GY Серый Сірий Сұр
GNYE Желто-зеленый Жовто-зелений Сары-жасыл
OG Оранжевый Помаранчевий Қызғылт сары
VT Фиолетовый Фіолетовий Күлгін
Обозначение символов Позначення символів Таңбалардың белгіленуі
M Двигатель Двигун Қозғалтқыш
S Переключатель Перемикач Ауыстырып қосқыш
C Конденсатор Конденсатор Конденсатор
E Электронный узел Електронний вузол Электронды түйін
F Плавкий предохранитель Плавкий запобіжник Ерігіш сақтандырғыш
RS Реверсивный переключатель Реверс. перемикач Реверсивтік ауыстырып қосқыш
S Центробежный выключатель Відцентров. вимикач Орталық ауыстырып қосқыш
OL Предохранитель Запобіжник Сақтандырғыш
LS Концевой выключатель Кінцевий вимикач Соңғы сөндіргіш
