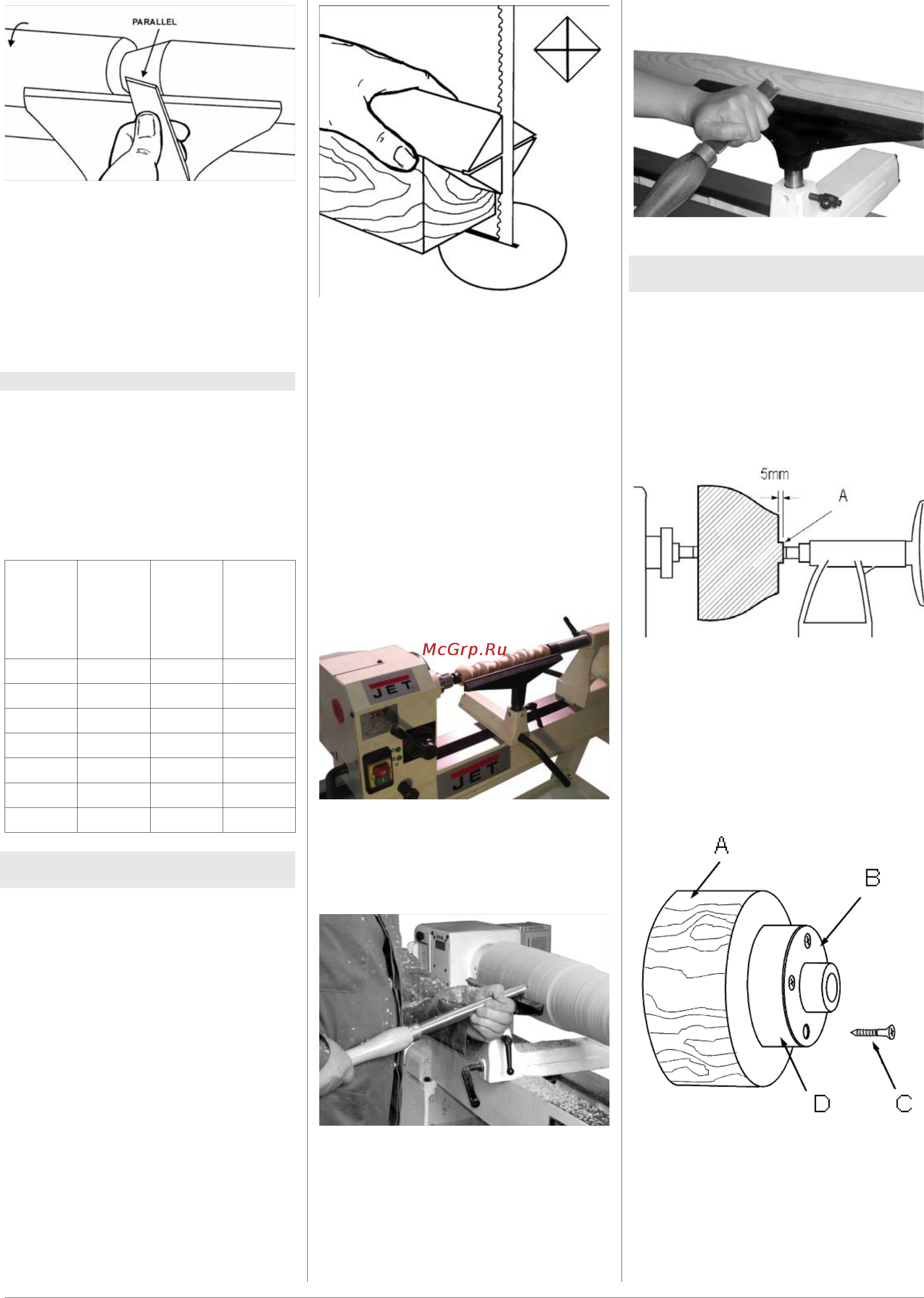

17Қазақша Ағаш жону станогы JWL-1443
Сур. 8
• Аралап кескіш (6 сурет, D).
Дайындамаға тікелей кесу кезінде
қолданылады, мысалы бірінің ар-
тынан бірін жібергенде жəне кесінді
жасағанда. Шабер ретінде де жəне
қажетті диаметр алуға да қолданыла
алды.
4.3 Айналым санын таңдау:
• Үлкен жəне теңгерімі дұрыс емес дай-
ындамаларды тек кіші айналым саны
кезінде ғана өңдеу керек.
• Діріл пайда болған кезде станокты
тоқтатып ақауды жою керек.
• Ұсынылып отырған айналым санын
есепке алыңыз:
Дайын-
дама
диа-
метрі,
мм
Алғаш
өңдеу,
Айн. /
мин
Жалпы
өңдеу,
Айн. /
мин
Соңғы
өңдеу,
Айн. /
мин
< 50 1600 2200 2200
50-100 700 1600 2200
100-150 500 1250 1600
150-200 370 700 1250
200-250 370 500 900
250-300 370 500 700
300-350 370 370 500
4.4 Орталықтар арасындағы
қайрау:
• Дайындаманың екі жағының да орта-
сын өлшеп белгілеңіз. Ағаштың қатты
түрлері үшін алдыңғы тұғыр жағынан
арамен кесінділер жасауға болады ( 9
суретті қараңыз).
Сур. 9
• Жетек патроны шпиндель конусы-
на кіріктіріледі де жəне одан итеру
арқылы алынып тасталады.
• Орталықтандырылған дайындаманы
жетек патроны мен артқы тұғырдың
айналып тұрған орталығының арасына
қысып қойыңыз.
• Артқы тұғырдың тегершігін айналып
тұрған орталық дайындамаға кіргенге
дейін айналдырыңыз. Тегершікті
ширек айналымға кейін бұрыңыз
жəне артқы тұғырдың пинолін қатты
қысыңыз.
Сур. 10
• Дайындаманы қолмен бұрыңыз,
дайындаманың берік бекітілгенін жəне
еркін айналуын тексеріңіз (10 сурет)
Сур.11
• Орталықтар арасындағы жұмыс
кезінде тірек биіктігі шамамен орталық
биіктігінен 3 мм ге биігірек орнатылуы
керек (11 жəне 12 суреттер).
Сур. 12
4.5 Тостағандар мен тəрелкелерді
қайрау:
• Орталықтар арасындағы сыртқы кон-
турды қайраңыз.
• Дайындаманың кішкене бөлігін
планшайба саңылауының диаметріне
дейін қайраңыз (13 сурет, А). Бұл
дайындаманы бұрып қысу кезінде
орталықтандыруға көмектеседі.
Сур. 13
• Дайындаманы (14 сурет, А) 4х бұрама
шегелердің көмегімен (С) планшайбаға
бекітіңіз.
• Бұрама шегені таңдаған кезде абай
болыңыз. Тым ұзын бұрама шегелер
кесу аймағына шығып кететін болады,
ал тым қысқалары қауіпсіз бекітпейді.
Сур. 14
• Егер де шуруптармен бекітуге бол-
майтын болса,онда аспалы. Дискіге
дайындаманы желімдеп қоюға болады
(D), ол планшайбаға бұрама шегелер
көмегімен бекітіледі.
• Дискі мен дайындама арасындағы
