Jet JWL-1443 (10000501M) [5/24] Выбор числа оборотов

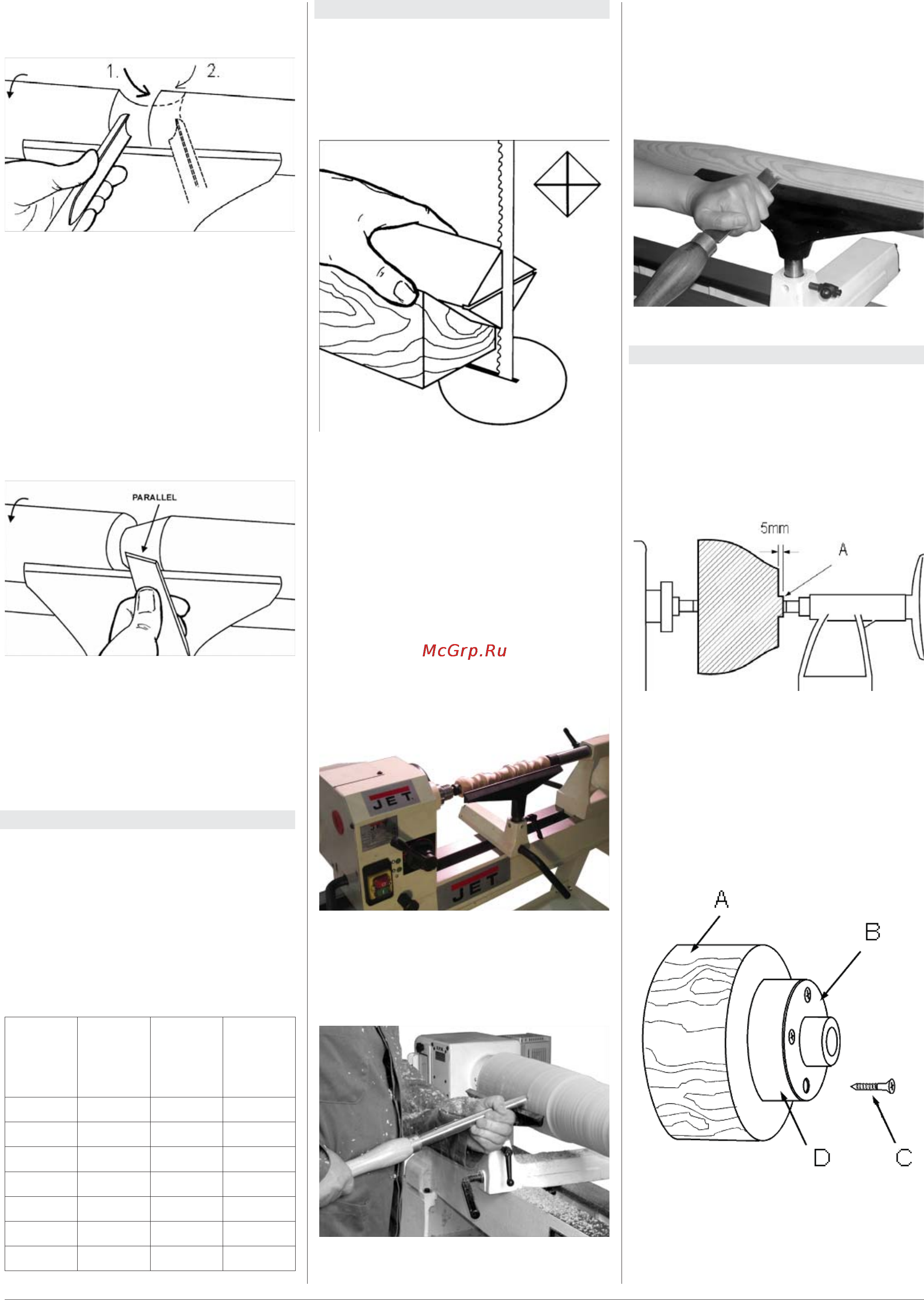

5Русский Токарный станок по дереву JWL-1443

для вытачивания чаш и тарелок и для

вытачивания шеек (Рис.7).

Рис. 7

• Шабер (В, Рис.6). Применяется для

наружного и внутреннего калибро-

вания, а также для удаления следов

обработки.

• Косой резец (С, Рис.6). Применяется

для проточки V-образных канавок, для

наружного калибрования и для то-

карной обработки торцов древесины.

Режущая кромка устанавливается па-

раллельно направлению реза (Рис.8).

Рис. 8

• Отрезной резец (D, Рис.6). Применя-

ется для прямой врезки в заготовку,

например при затыловке и отрезке.

Может применяться также как шабер и

для получения нужного диаметра.

4.3 Выбор числа оборотов:

• Большие и несбалансированные

заготовки необходимо обрабатывать

только при малых числах оборотов.

• При появлении вибрации необходимо

остановить станок и устранить непо-

ладку.

• Принимайте во внимание рекомендуе-

мое число оборотов:

Диа-

метр

заготов-

ки, мм

Черно-

вая

обр-ка,

об/мин

Общая

обр-ка,

об/мин

Чисто-

вая

обр-ка,

об/мин

< 50 1600 2200 2200

50-100 700 1600 2200

100-150 500 1250 1600

150-200 370 700 1250

200-250 370 500 900

250-300 370 500 700

300-350 370 370 500

4.4 Точение между центрами:

• Наметьте и отмерьте середину на обо-

их торцах заготовки. Для твердых по-

род древесины со стороны передней

бабки можно сделать надрезы пилой

(см. рис.9).

Рис. 9

• Поводковый патрон вставляется в

конус шпинделя и может быть удален

из него с помощью выталкивателя.

• Зажмите отцентрированную заготов-

ку между поводковым патроном и

вращающимся центром задней бабки.

Поворачивайте маховик задней бабки

до тех пор, пока вращающийся центр

прочно не войдет в заготовку. Повер-

ните маховик на четверть оборота на

зад и надежно зажмите пиноль задней

бабки.

Рис. 10

• Проверните заготовку рукой, проверь-

те надежность крепления и свободное

вращение заготовки (Рис.10).

Рис.11

• При работе между центрами высота

подручника должна быть установлена

примерно на 3 мм выше высоты цен-

тров (Рис.11 и 12).

Рис. 12

4.5 Точение чаш и тарелок:

• Обточите наружный контур между

центрами.

• Обточите небольшой участок заготов-

ки до диаметра отверстия планшайбы

(А, рис.13). Это помогает центриро-

вать заготовку при повторном зажиме.

Рис. 13

• Закрепите заготовку (А, рис.14) с по-

мощью 4х шурупов (С) к планшайбе.

• Будьте осторожны при выборе шуру-

пов. Слишком длинные шурупы будут

выступать в зону резания, а слишком

короткие не дадут безопасного крепле-

ния.

Рис. 14

• Если крепление шурупами не допу-

скается, можно приклеить заготовку к

несущему диску (D), который крепится

к планшайбе с помощью шурупов.
