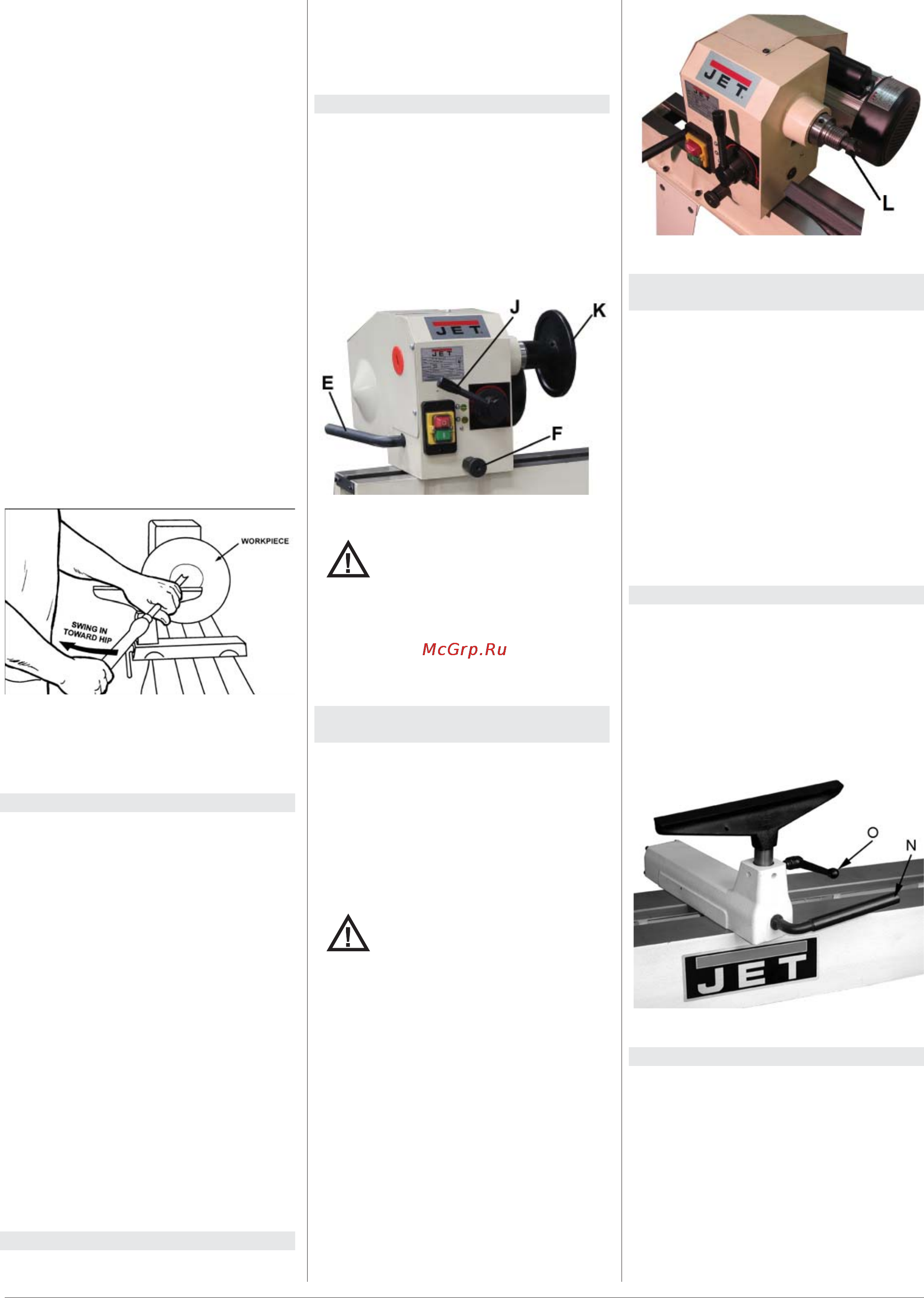

18Ағаш жону станогы JWL-1443 Қазақша
жапсырылған қағаз көмегімен Сіз
дайындама беткі қабатын оның бетінен
дискіні алған кезде зақымданудан
қорғай аласыз.
• Дайындама бекітілген планшайбаны
шпиндельдің алдыңғы шетіне ай-
налдырып жəне оны қолмен қатты
тартыңыз.
• Дайындаманы қолмен айналдырыңыз,
бекініс сеніміділігін тексеріп шпиндель-
де дайындаманың еркін қозғалысын
қадағалаңыз.
• Планшайбамен жұмыс істеу кезінде
болат тіректің биіктігі орталықтар
биіктігінен
сəл төмен орнатылады.
• Назар аударыңыз: Токарлық кескішпен
тек айналу орталығының сол жағынан
тұрып қана жұмыс істеңіз.
• Тостаған жиегінен жаңқаны алып та-
стауды бастаңыз жəне құбыр тəріздес
кескішті мүмкіндігінше тостаған
орталығына үзіліссіз қозғалыспен
енгізіңіз.
• Құбыр ол уақытта оң қол кеудеге
итерілуі керек (15 сурет).
Сур. 15
• Тостаған түбін өңдеу үшін тіректі
сыртқы жиекке жылжытыңыз.
4.6 Ажарлау мен сіңдіру:
• Тіректі шешіп тастаңыз. Ажарлау-
ды 120 түйірлілік деңгейі ажарлау
қағазымен бастаңыз жəне біртіндеп
түйірлілігі анағұрлым жұмсақ қағазға
көшіңіз.
• Концентрлі жырашықтардың ажарлау-
ын болдырмау үшін механикаланған
ажарлау құралдарын басымырақ
қолданыңыз.
• Түйірлілігі 220 болатын қағазбен
тоқтаңыз. Бірінші қабат сіңдіруді жағып
оның кебуін күтіңіз. Соңғы ажарлау
түйірлілігі 320 дан 400 ге дейін бола-
тын қағаз көмегімен
жүргізіледі.
• Дайындаманы бөлік бөлігін кескіш
көмегімен қайраңыз. Мойынның
диаметрі 80 мм болған кезде, дайын
бөлікті арамен кесіп тастаңыз.
• Екінші қабат сіңіруді жағып оның кебуін
күтіңіз.
5. Орнату мен баптау
Жалпы ережелер:
• Орнату мен баптаудың алдында
станок дұрыс қосылмаудан сақталған
болуы керек. Ашаны розеткадан алып
тастаңыз.
5.1 Айналым санын өзгерту
• Айналым санын сөндіргіш тетігінің
көмегімен ( 16 сурет, J) айналу
жылдамдығының 10 сатысының бірін
орнатуға болады.
• Айналымдар тетігінің иінтірегін
тартыңыз жəне оны солға (кіші ай-
налым сандары) немесе оңға (үлкен
айналым сандары) бұрыңыз.
Сур. 16
Назар аударыңыз
Сөнген қозғалтқышпен
еш уақытта шпиндель
жылдамдығын өзгертпеңіз.
• Қозғалтқыш шкивінің зақымдануы
мүмкін.
5.2 Алдыңғы тұғырды бұру жəне
оқшаулау
• Алдыңғы тұғырды бұру үшін бұғаттау
иінтірегін босатыңыз (Е) жəне штифтті
тартыңыз (16 сурет, F).
• Үлкен өлшемді дайындамаларды
өңдеу үшін алдыңғы тұғырды 90°
қа бұру қажет, сонымен қатар тірек
ұзартқышын орнату қажет.
Назар аударыңыз
Станокты тек белгіленген
алдыңғы тұғырмен ғана
қолдануға болады.
• Алдыңғы тұғыр станок станинасының
ұзына бойына кез келген жерде орна-
тыла алады.
Сур. 17
5.3 Қысқыш құрылғыларды
монтаждау
• Планшайба (16 сурет, К) тостағандар
мен тəрелкелерді қайрау үшін
қолданылады. Планшайбада көптеген
саңылаулар (L) дайындаманы бекітуге
арналған. Планшайбаны сағат тілінің
бағытымен шпинделге бұрыңыз
жəне оны екі орнату бұрандасының
көмегімен белгілеңіз.
• Сіз планшайбаны бұрап алуды
бастамас бұрын 2 бұранданы бұрай
бастаңыз. Шпинделді бұғаттаңыз
жəне жеткізілген кілтті шешу үшін
қолданыңыз.
5.4 Тіректі орнату
• Болат тіректі дайындамаға
мүмкіндігінше жақын орнатып жəне
оны иінтірек көмегімен белгілеңіз
(18 сурет, N). Биіктікті орталықтар
биіктігінен шамамен 3 мм ге жоғары
орнатыңыз жəне белгілеу тұтқасабын
қысыңыз (О).
Сур. 18
5.5 Артқы тұғырды орнату
• Пинольді жылжыту үшін тегершікті
сағат тілі бағытымен (20 сурет, R)
бұрыңыз, жəне белгілеу тұтқасабын
қысыңыз (Q).
