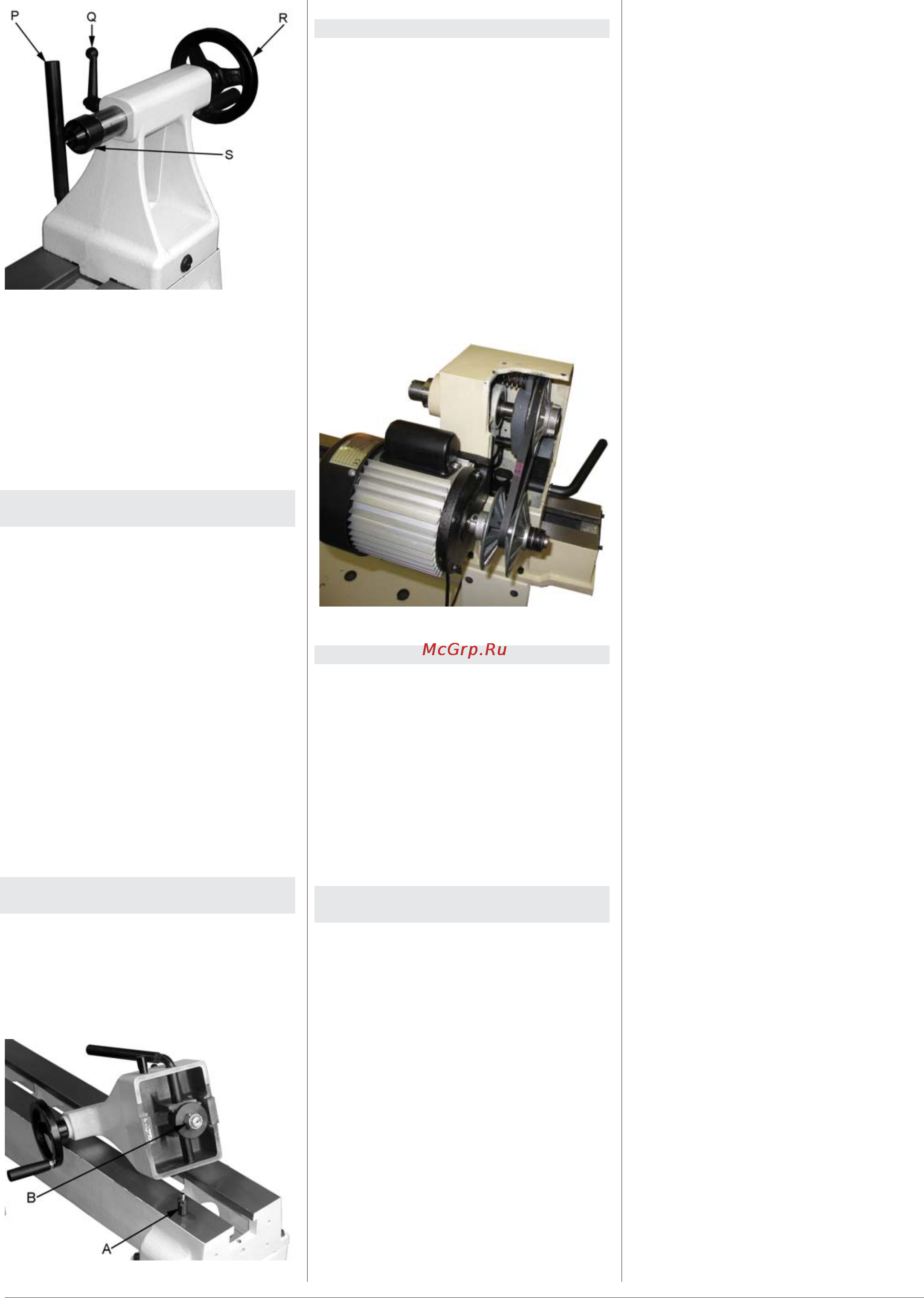

7Русский Токарный станок по дереву JWL-1443
Рис. 19
• Рычаг (P) прочно зажимает заднюю
бабку на станине станка.
• Подвижный центр (S) можно вытол-
кнуть посредством вращения махови-
ка против часовой стрелки.
• Для глубокого сверления уберите ось
подвижного центра.
6. Техническое обслуживание и
проверка
Общие указания:
• Перед работами по наладке и регули-
ровке станок должен быть предохра-
нен от непроизвольного включения.
Выдерните вилку из розетки.
• Производите очистку станка через
равномерные промежутки времени.
• Ежедневно проверяйте нормальную
работоспособность вытяжной систе-
мы.
• Немедленно заменяйте поврежденные
защитные устройства.
• Подключение и ремонт электрического
оборудования разрешается проводить
только квалифицированным электри-
кам.
6.1 Регулировка зажимного
эксцентрика
• Сдвиньте переднюю бабку, заднюю
бабку или подручник на конец станины
и незначительно отверните гайку (В).
• Убедитесь, что ручка хорошо зафикси-
рована.
Рис. 20
6.2 Замена ремня
• Для замены ремня производите сле-
дующие шаги:
1. Отключите станок от электросети!
2. Снимите крышку ременной подачи с
задней стороны станка.
3. Потяните ременные шкивы дви-
гателя, так чтобы клиновой ремень
соскользнул к оси, что способствует
уменьшению натяжения ремня (Рис.
21).
4. Сохраняя натяжение ремня, скрутите
его со шкива шпинделя и снимите со
станка.
5. Установите новый ремень, выполнив
шаги в обратном порядке 3-4.
Рис. 21
7. Устранение неисправностей
Двигатель не работает
*нет питания сети - проверить соедини-
тельные провода и предохранитель.
*дефект двигателя, выключателя или
кабеля – вызвать электрика.
Сильные вибрации станка
*Станок стоит не ровно – выровнять
станок.
*Заготовка плохо отцентрирована
*Число оборотов слишком высокое
8. Поставляемые
принадлежности
• Полный ассортимент принадлежно-
стей смотрите на сайте www.jettools.ru
или в каталоге
