15Қазақша Ағаш жону станогы JWL-1443
месе қатты ағаштардың жаңқалары,
мысалы, емен ағашы, канцерогенді зат
болып табылады. Əрқашан шаң жинау
үшін қолайлы құрылғыны қолданыңыз.
• Өңдеу алдыныда дайындамадан
шегелер мен басқа да заттарды алып
тастаңыз.
• Токарлық құрал жұмыс кезінде екі
қолмен бірдей ұсталынып қауіпсіз
қозғалуын қадағалаңыз.
• Тек сапалы қайралған құралмен
жұмыс істеңіз.
• Сенімді түрде бекітілген дайын
-
даманы өңдеңіз. Қосудан бұрын
дайындаманың бекінісін əрдайым
тексеріңіз.
• Бекітпес бұрын дайындамаларда
екі жағынан бірдей орта арасынан
орталық тесіктер бұрғыланады.
• Үлкен жəне теңгерімі дұрыс емес
дайындамалар тек кіші жылдамдықта
өңделеді.
• Ажарлау жұмыстары кезінде болат
тіректі алып тастаңыз.
• Жарығы бар дайындамаларды
өңдеуге тыйым салынады.
• Станокты қоспас бұрын одан кілттер
мен
қысқыш штифттерді алып
тастаңыз.
• Жетек белбеуінің қорғаныс қақпағын
əрдайым жауып отырыңыз.
• Дайындаманың ең кіші жəне ең үлкен
өлшемдері бойынша техникалық та-
лаптарды сақтау қажет.
• Əр бекіткен соң дайындаманы қолмен
айналдырып жəне оның станина
мен болат тіректің астындағы еркін
қозғалысы мен беріктігін тексеріңіз.
• Дайындама бекітілуін жұмыс
жылдамдығына көшпес бұрын
алды-
мен аз жылдамдықта тексеріңіз.
• Станок толық тоқтамайынша ағаш
қиқымдары мен кесінділерді алып
тастамаңыз.
• Айналып тұрған дайындаманы
ешқашан қолмен тоқтатпаңыз.
• Шпиндельді тек қана жұмыс істемей
тұрған станок кезінде бұғаттаңыз.
• Айналып тұрған бөлшекте ешқашан
өлшемдер жасамаңыз.
• Станоктың үстіне тұрмаңыз.
• Электр құрылғысын қосу мен жөндеуді
тек білікті электрик жүзеге асырады
.
• Зақымдалған шнурды дереу ауыстыру
қажет.
• Жұмыс орнынан кетпес бұрын станок-
ты электр желісінен ағытыңыз.
1.3 Басқа қауіп
• Станокты дұрыс пайдаланған күннің
өзінде төменде келтірілген қауіптер
пайда болады.
• Еркін айналып тұрған дайндамамен
жарақаттану қаупі.
• Бір текті емес немесе толық
жүктелмеген дайындамалар
орталықтан түскен күш əсерінен
жыртылып кетуі немесе шығып кетуі
мүмкін.
• Тек ақаулары жоқ ағаш сапалы дайын-
дамаларды өңдеген жөн.
• Теңгерімі жоқ дайындамалар жарақат
алу қаупін үлкейтеді.
• Құралды қолайсыз орын ауыстырған
кезде, құралға тірек дұрыс қойылмаған
жағдайда жəне токарлық құрал дұрыс
қайралмаса немесе ақауы бар болған
кезде жарақаттану қаупі.
• Кері соққы қаупі. Құрал айналып
тұрған дайындамамен қысылып
жұмыскердің бағытына қарай ұшады.
• Дайындама жəне оның ұшып кеткен
бөліктерімен жарақаттану қаупі.
• Сымды дұрыс төсемеген кездегі
электр тоғы соғу қаупі.
2. Техникалық сипаттама
2.1 Сипаттамалар
Станина үстінен айналу диаметрі 370 мм
Орталықтар арасындағы ара қашықтық 1100мм
Жылдамдықтар саны (вариатордың беріліс саны) 10
Айналымдар ауқымы 500-2200 айн./мин
Шпиндель кескіші МЗЗхЗ.5
Алдыңғы тұғыр шпинделінің конусы МТ2
Алдыңғы тұғыр айналымы 45°, 60°, 120°, 180°
Артқы тұғыр шпинделінің конусы МТ2
Артқы тұғыр тесігінің диаметрі 10мм
Артқы тұғыр пинолінің жүрісі 105 мм
Орталықтан еденге дейінгі ара қашықтық 1090мм
Габариттер (ҰхЕхБ) 1750x480x1165мм
Нетто салмағы 103 кг
Қорек желісінің кернеуі 220В ~1/N/PE 50Гц
Шығыс қуаты 0,75кВт (1HP)S1
Жұмыс тоғы 5 А
Ұзартқыш (H07RN-F) 3x1,5мм²
Ерігіш сақтандырғыштар 10А
Ескерту
• Осы нұсқаулықтың спецификациясы
жалпы ақпарат болып табылады.
• Өндіруші станоктар құрылымына
өзгерістер енгізуге құқылы, бұл оның
техникалық сипаттамаларына, оның
стандартты жиынтығына, қосымша
заттары мен сыртқы түрінің өзгеруіне
алып келеді.
• Құрылғыны баптау, реттеу, орнату
жəне техникалық қызмет көрсетуді
сатып алушы жүргізеді.
2.2 Дыбыстық эмиссия
Дыбыс қысымының деңгейі (EN 11202
стандартына сəйкес):
Бос жүріс 72,5 dB(A)
Өңдеу 78,4 dB(A)
• Келітірлген мəндер шығатын дыбыс
деңгейіне қатысты жəне қауіпсіз жұмыс
үшін қажетті деңгей болып табылмай-
ды.
• Дайындама типіне байланысты осы
ақпарат операторға қауіп қатерді
төмендетуге мүмкіндік береді.
2.3 Жеткізілетін жиынтық
• Тірек 300 мм
• Тірек ұзартқышы
• Планшайба 150 мм
• Жетек патроны жəне сөндіргіш
• Шпинделдің ұзартқышы М33х3,5
• Айналып тұрған орталық
• Жинауға арналған құрал
• Қолдану бойынша нұсқаулық
• Қажетті артық бөлшектердің тізімі

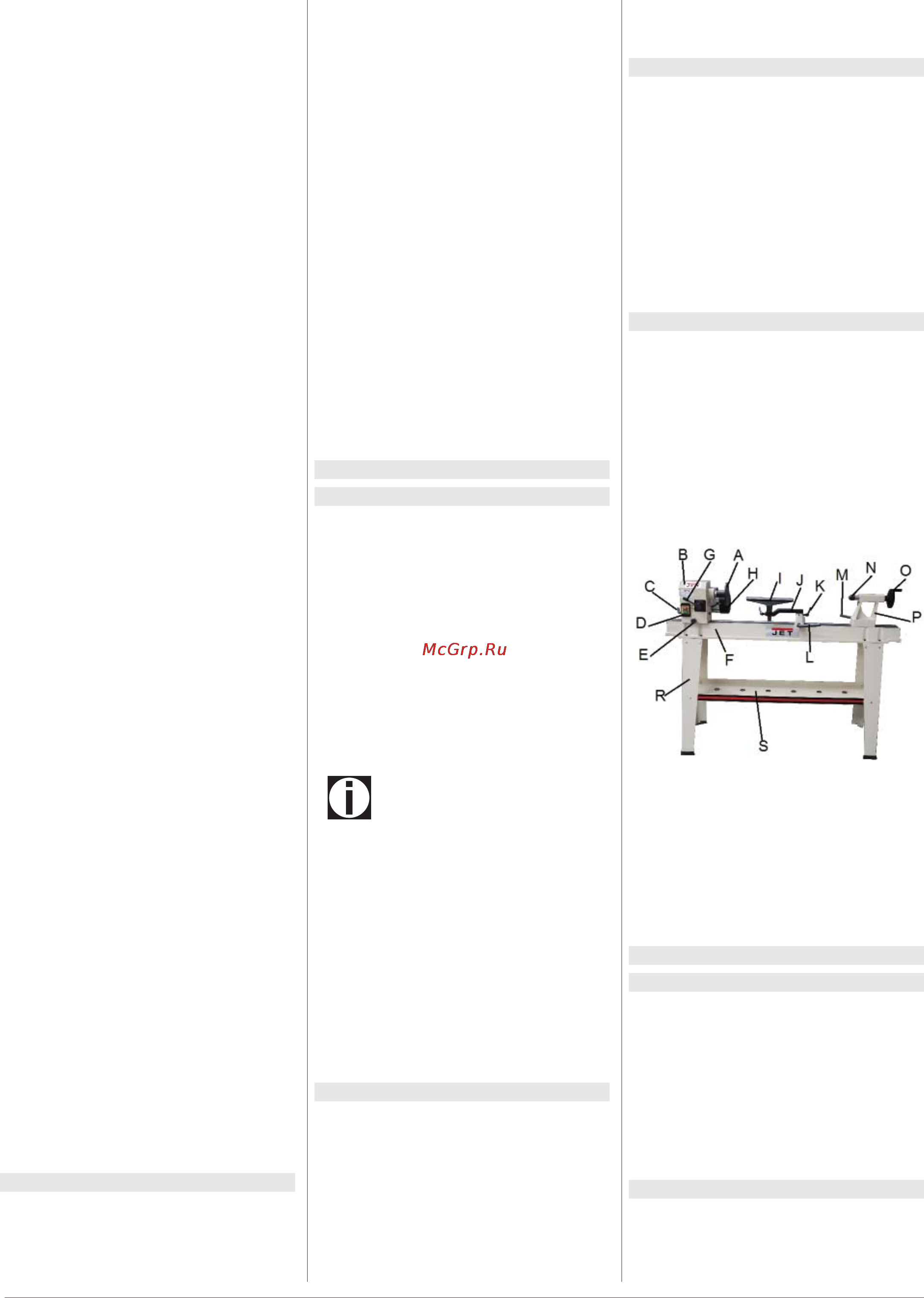

2.4 Станоктың сипаттамасы
А - План-шайба
В - Алдыңғы тұғыр
С - Алдыңғы тұғырды бұғаттау иінтірегі
D - Сөндіргіш
Е - Алдыңғы тұғырдың бұрылу бекіткіші
F - Станина
G - Жылдамдықты ауыстыру иінтірегі
Н - Қозғалтқыш
I - Тірек
J - Тірек ұзартқышы
Сур. 1
K - Тірек бекіткіш тұтқасы
L - Тірек сүйеуінің бекіткіші
M - Артқы тұғырдың бекіткіші
N - Айналып тұрған орталық
O - Тегершік пинолі
P - Артқы тұғыр
R - Станина жиынтығы
S - Табандық
