Jet JWL-1443 (10000501M) [4/24] Транспортировка и запуск

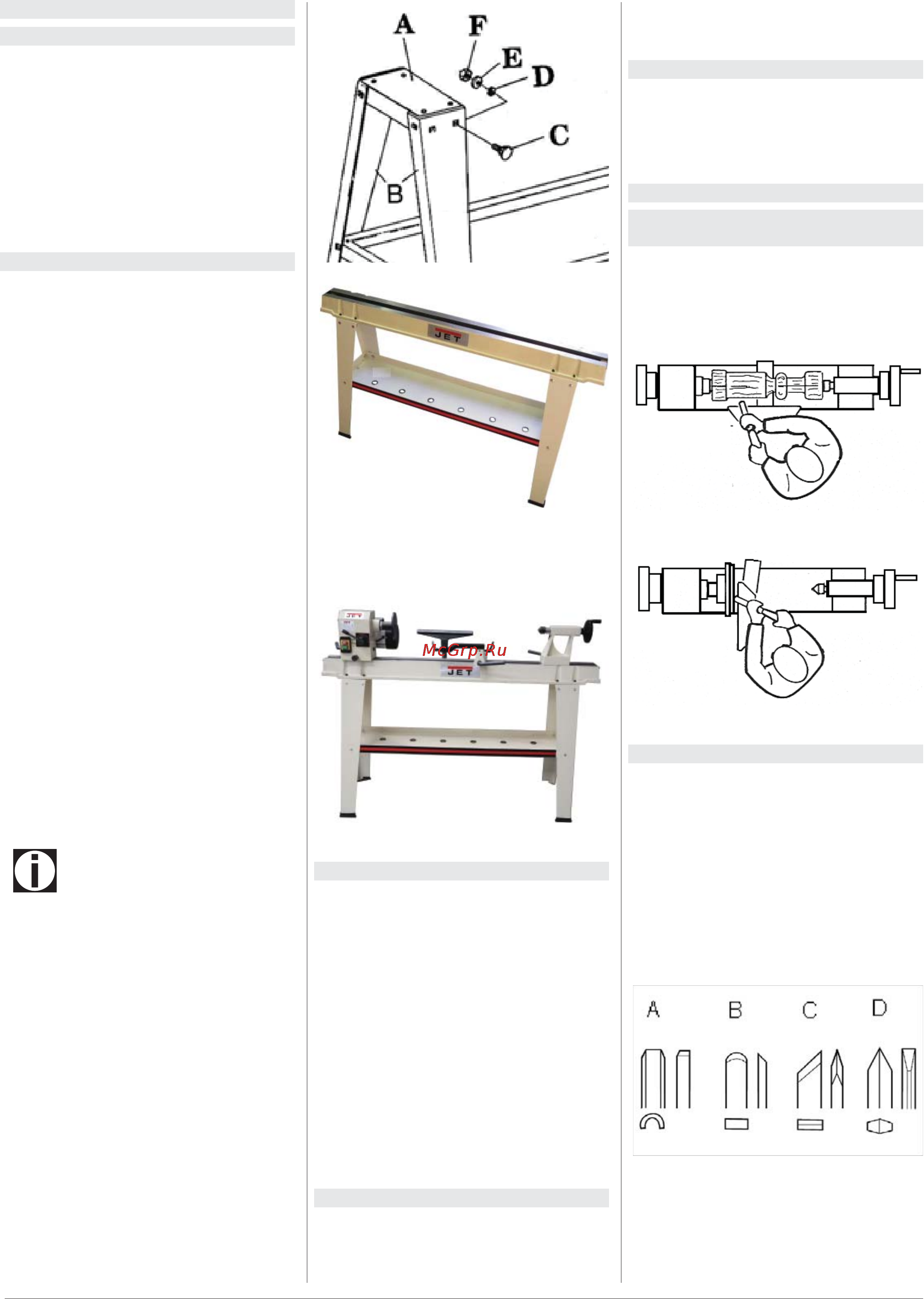

![Jet JWL-1443 (10000501M) [4/24] Транспортировка и запуск](/views2/1201814/page4/bg4.png)
4 РусскийТокарный станок по дереву JWL-1443
3. Транспортировка и запуск
3.1 Транспортировка и запуск
• Станок сконструирован для работы в
закрытом помещении. Его необходимо
установить на ровную горизонтальную
поверхность.
• При необходимости станок можно при-
крутить болтами к опоре.
• Для удобства упаковки станок частич-
но разобран.
3.2 Сборка
• При обнаружении повреждений при
распаковке вследствие транспорти-
ровки, немедленно сообщите об этом
поставщику. Не работайте на станке!
• Избавьтесь от упаковки наиболее
бережным к окружающей среде спо-
собом.
• Почистите все поверхности, обрабо-
танные антикоррозионным средством,
слабым растворителем.
Монтаж опор:
• Снимите переднюю бабку, заднюю
бабку и стальной подручник.
• Прикрепите верхнюю подставку (А)
к опоре (В) используя 3 болта M8x16
(C), три плоских шайбы (D), три шайбы
(E), и три шестигранных гайки (F).
Верхняя подставка должна распола-
гаться внутри опоры (Рис 2).
• Прикрепите вторую опору в том же по-
рядке, что и первую.
• Поместите собранную стойку
в место,
предназначенное для постоянной экс-
плуатации станка. Поверхность уста-
новки должна быть ровной и твердой.
• С помощью второго человека осторож-
но расположите станину на стенде.
Примечание
• Убедитесь, что расположили перед-
нюю бабку на стороне станка с пере-
ключателем.
• Перед установкой станины на подстав-
ке пропустите шнур двигателя через
отверстие в опоре.
трации во избежание повышенного
содержания пыли в воздухе.
3.5 Запуск
• Станок включается посредством
нажатия зеленого переключателя. С
помощью красного выключателя про-
изводится остановка станка.
4. Работа на станке
4.1 Правильное рабочее
положение:
• Всегда опирайте токарный инструмент
на стальной подручник. Инструмент
направляйте кистью руки с сомкнуты-
ми пальцами (Рис.4 и 5).
Рис. 4
Рис. 5
4.2 Выбор токарных резцов:
• Успешная токарная обработка зависит
не от высокого числа оборотов, а от
правильного применения токарного
инструмента.
• Предпосылкой для технически гра-
мотной токарной обработки является
качественно заточенный токарный
инструмент.
Основные виды токарных
резцов:
Рис. 6
• Трубчатый резец (А, рис.6) Самый
важный инструмент для токарной об-
работки.
• Применяется для черновой обработки,
Рис. 2
• Теперь можно обратно установить
переднюю бабку, заднюю бабку и под-
ручник. (Рис 3).
Рис. 3
3.3 Подключение к электросети
• Электроподключение и любые удли-
нители должны отвечать требованиям
действующих предписаний.
• Напряжение сети должно соответ-
ствовать требованиям таблички на
оборудовании.
• Необходимо подключить плавкие
предохранители на 10 А.
• Используйте сетевой шнур только с
маркировкой H07RN-F
• Подключение к электросети и ремонт
электрооборудования разрешается
проводить только квалифицирован-
ным электрикам.
3.4 Устройство удаления пыли
• Всегда используйте подходящую вы-
тяжную установку и систему филь-
