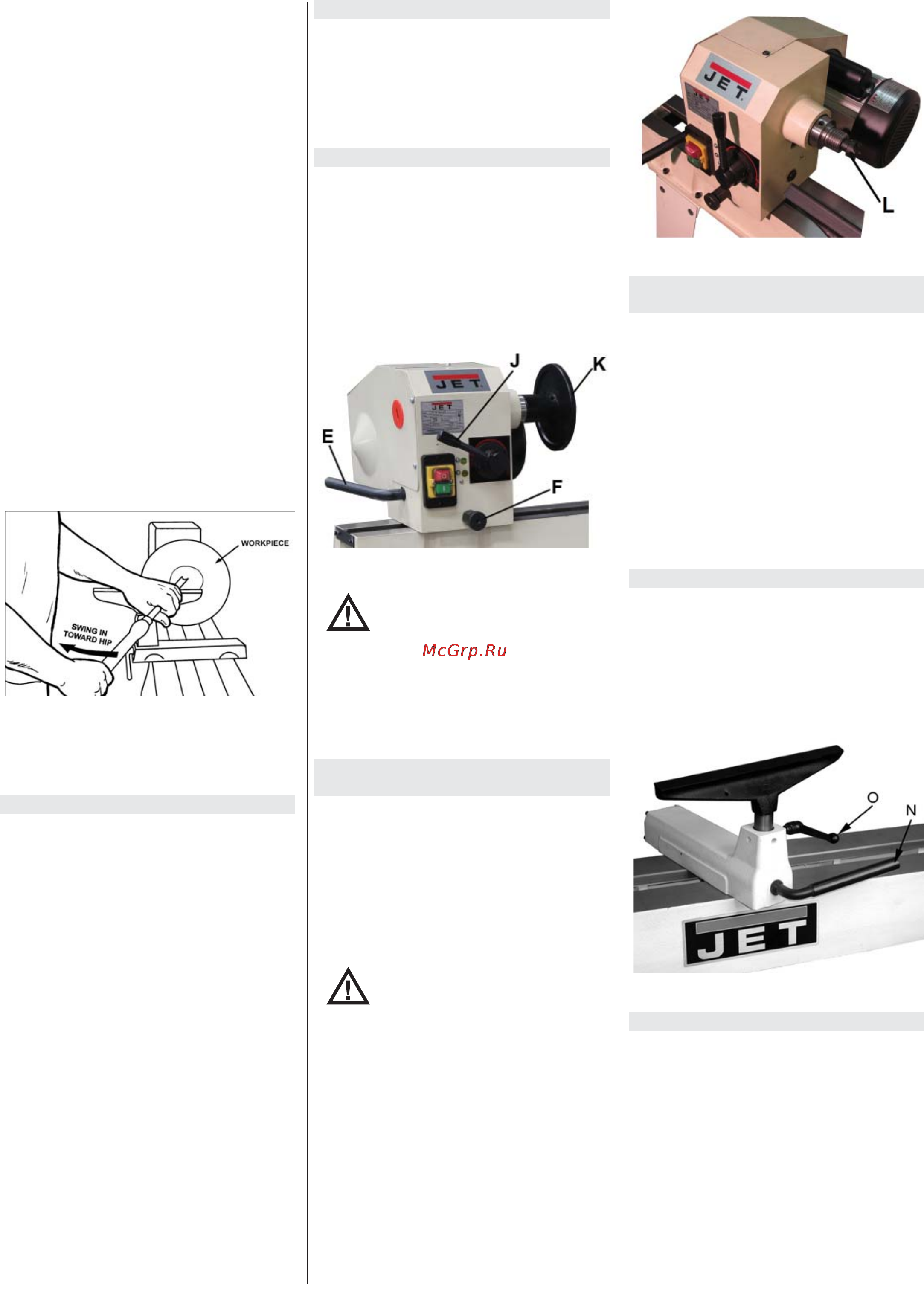

6 РусскийТокарный станок по дереву JWL-1443
Посредством приклеенного между
диском и заготовкой листа бумаги Вы
сможете избежать повреждения по-
верхности заготовки при последующем
снятии ее с диска.
• Планшайбу вместе с уже закреплен-
ной заготовкой накрутите на передний
конец шпинделя и сильно затяните
руками.
• Проверните заготовку руками, про-
верьте надежность крепления и
свободное вращение заготовки в
шпинделе.
• При работе с планшайбой высота
стального подручника устанавливает-
ся немного ниже высоты центров.
• Внимание: Работайте с токарным рез-
цом только слева от центра вращения.
• Начинайте съем стружки с края чаши
и ведите трубчатый резец по возмож-
ности непрерывным движением к
центру чаши.
• Ведите трубчатый резец левой рукой,
в
то время как правая рука подтягива-
ется к туловищу (Рис.15).
Рис. 15
• Сдвиньте подручник к внешнему краю,
чтобы обработать дно чаши.
4.6 Шлифовка и пропитка:
• Снимите подручник. Начинайте
шлифовку шлифовальной бумагой
с зернистостью 120 и постепенно
переходите к бумаге с более мелкой
зернистостью.
• Применяйте преимущественно меха-
низированные шлифовальные инстру-
менты, чтобы избежать образования
при шлифовании концентрических
канавок.
• Остановитесь на зернистости 220.
Нанесите первый слой пропитки и
дайте ему высохнуть. Окончательная
шлифовка проводится бумагой с зер-
нистостью
от 320 до 400.
• Частично проточите заготовку с помо-
щью отрезного резца. Когда диаметр
шейки будет 80 мм, отпилите готовую
деталь пилой.
• Нанесите второй слой пропитки дайте
ему высохнуть.
5. Установка и настройка
Общие указания:
• Перед установкой и настройкой станок
должен быть предохранен от непроиз-
вольного включения. Выдерните вилку
из розетки.
5.1 Изменение числа оборотов
• С помощью переключателя числа
оборотов (J, рис.16) можно устано-
вить одно из 10 ступеней скоростей
вращения.
• Потяните рычаг переключения обо-
ротов и поверните его влево (малые
числа оборотов) или вправо (большие
числа оборотов).
Рис. 16
Внимание
Никогда не изменяйте скорость
шпинделя с выключенным
двигателем.
• Возможно повреждение шкивов дви-
гателя.
5.2 Поворот и блокировка
передней бабки
• Ослабьте рычаг блокировки передней
бабки (Е) и потяните штифт (F, Рис
16), чтобы повернуть переднюю бабку.
• Для обработки заготовок больших раз-
меров необходимо повернуть перед-
нюю бабку на 90 °, а также установить
удлинитель подручника.
Внимание
Станок можно эксплуатировать
только с зафиксированной
передней бабкой.
• Передняя бабка может быть располо-
жена в любом месте вдоль станины
станка.
Рис 17
5.3 Монтаж зажимных
приспособлений.
• Планшайба (К, рис.16) применяется
для вытачивания чаш и тарелок. В
план шайбе имеется множество от-
верстий (L) для крепления заготовок.
Накрутите план шайбу в направлении
по часовой стрелке на шпиндель и
зафиксируйте её с помощью двух
установочных винтов.
• Ослабьте 2 винта перед тем, как Вы
начнете откручивать план шайбу. За-
блокируйте шпиндель и используйте
для снятия поставляемый ключ.
5.4 Установка подручника
• Установите стальной подручник как
можно ближе к заготовке и зафикси-
руйте его с помощью рычага (N, рис.
18). Установите высоту примерно на 3
мм выше от высоты центров и зажми-
те фиксирующую рукоятку (О).
Рис. 18
5.5 Установка задней бабки
• Поворачивайте маховик (R, рис. 20)
по часовой стрелке, чтобы выдвинуть
пиноль, и зажмите фиксирующую
рукоятку (Q).
