3Русский Токарный станок по дереву JWL-1443

• Древесные опилки пожароопасны и

могут представлять угрозу здоровью.

Опилки некоторых тропических дере-

вьев или твердой древесины, напри-

мер, дуба, являются канцерогенными

веществами. Всегда используйте под-

ходящее устройство для сбора пыли.

• Удалите гвозди и прочие посторонние

предметы из заготовки перед обработ-

кой.

• Следите, чтобы токарный инструмент

при работе надежно удерживался дву-

мя руками и безопасно перемещался.

• Работайте только с качественно за-

точенным инструментом.

• Обрабатывайте заготовку, которая

надежно закреплена. Перед включе-

нием всегда проверяйте крепление

заготовки.

• Перед креплением на заготовках вы-

сверливаются с обеих сторон цен-

трирующие отверстия для крепления

между центрами.

• Большие и несбалансированные заго-

товки обрабатывайте только на

малых

скоростях.

• При шлифовальных работах уберите

стальной подручник.

• Запрещается обрабатывать заготовки

с трещинами.

• Перед включением станка уберите с

него ключи или зажимные штифты.

• Всегда закрывайте защитную крышку

приводного ремня.

• Необходимо соблюдать технические

требования по максимальному и мини-

мальному размеру заготовки.

• После каждого закрепления покру-

тите заготовку рукой

и проверьте

надежность закрепления и свободное

вращение над стальным подручником

и станиной. Проверяйте крепление

заготовки сначала на небольших ско-

ростях, прежде чем перейти к рабочей

скорости.

• Не удаляйте древесную стружку и

обрезки, пока станок полностью не

остановится.

• Никогда не тормозите вращающуюся

заготовку руками.

• Блокируйте шпиндель только при не-

работающем

станке.

• Никогда не производите измерений на

вращающейся детали.

• Не становитесь на станок.

• Подключение и ремонт электрического

оборудования осуществляется только

квалифицированными электриками.

• Поврежденный шнур следует немед-

ленно заменить.

• Прежде чем покинуть рабочее место,

отключите станок от электросети.

1.3 Прочая опасность

• Даже при использовании станка со-

гласно правилам некоторые опасности

все еще существуют.

• Движущаяся заготовка в рабочей зоне

может нанести травму.

• Неоднородные или хрупкие заготовки

могут вырваться или расколоться под

воздействием центробежной силы.

• Обрабатывайте только качественные

деревянные заготовки.

• Несбалансированные заготовки повы-

шают опасность получения травм.

• Опасность получения травм из

-за

ненадлежащего перемещения ин-

струмента при неправильно отре-

гулированном подручнике и плохо

заточенном или дефектном токарном

инструменте.

• Опасность отбрасывания. Инструмент

может заклинить во вращающейся

заготовке и его может отбросить в

сторону оператора.

• Отлетевшая заготовка или ее части

могут нанести травму.

• Стружка и опилки могут нанести вред

здоровью. Обязательно надевайте

средства индивидуальной защиты,

такие как защитные очки, средства

защиты слуха, приспособления для

защиты от пыли. Используйте подхо-

дящую вытяжную систему.

• Неправильное электроподключение

или поврежденный шнур могут стать

причиной получения травм от удара

током.

2. Техническое описание

2.1 Характеристики

Диаметр вращения над станиной 370 мм

Расстояние между центрами 1100мм

Количество скоростей (передаточных чисел вариатора)

Диапазон оборотов 500-2200 об/мин

Резьба шпинделя M33x3,5

Конус шпинделя передней бабки MT2

Поворот передней бабки 45°,60°,120°,180°

Конус шпинделя задней бабки MT2

Диаметр отверстия задней бабки 10мм

Ход пиноли задней бабки 105 мм

Расстояние центров до пола 1090мм

Габариты (ДxШxВ) 1750x480x1165мм

Масса нетто 103 кг

Напряжение питающей сети 220В ~1/N/PE 50Гц

Выходная мощность 0,75кВт (1HP)S1

Рабочий ток 5 A

Удлинитель (H07RN-F) 3x1,5мм²

Плавкие предохранители 10A

Примечание

• Спецификация данной инструкции

является общей информацией.

• Производитель оставляет за собой

право вносить изменения в конст-

рукцию станков, что может привести к

изменению технических характеристик

оборудования, его стандартной ком-

плектации, дополнительных принад-

лежностей и внешнего вида.

• Настройка, регулировка, наладка и

техническое обслуживание оборудова-

ния осуществляются покупателем.

2.2 Звуковая эмиссия

Уровень звукового давления (согласно

стандарту EN 11202):

Холостой ход 72,5 dB(A)

Обработка 78,4 dB(A)

• Приведенные значения относятся

к уровню издаваемого шума и не

являются необходимым уровнем для

безопасной работы.

• В зависимости от типа заготовки дан-

ная информация позволяет оператору

снизить риски и опасность.

2.3 Комплект поставки

• Подручник 300 мм

• Удлинитель подручника

• Планшайба 150 мм

• Поводковый патрон и выталкиватель

• Переходник шпинделя M33x3,5

• Вращающийся центр

• Инструмент для сборки

• Инструкция по эксплуатации

• Список запасных деталей

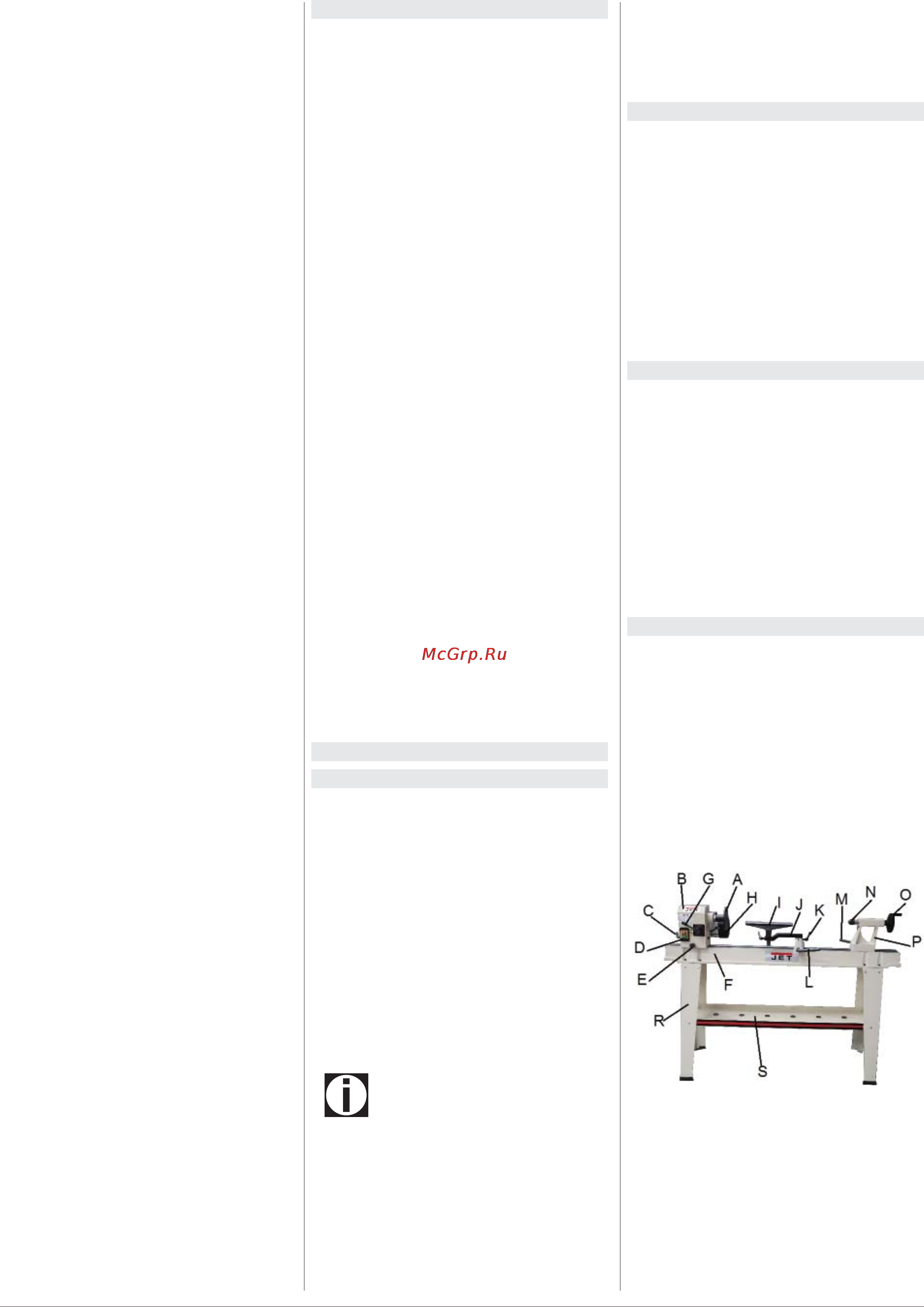

2.4 Описание станка

A - План шайба

B - Передняя бабка

C - Рычаг блокировки передней бабки

D - Выключатель

E - Фиксатор поворота передней бабки

F - Станина

G - Рычаг переключения скоростей

H - Двигатель

I - Подручник

J - Удлинитель подручника

Рис. 1

K - Ручка крепления подручника

L - Фиксатор опоры подручника

M - Фиксатор задней бабки

N - Вращающийся центр

O - Маховик пиноли

P - Задняя бабка

R - Сборная станина

S - Поддон
