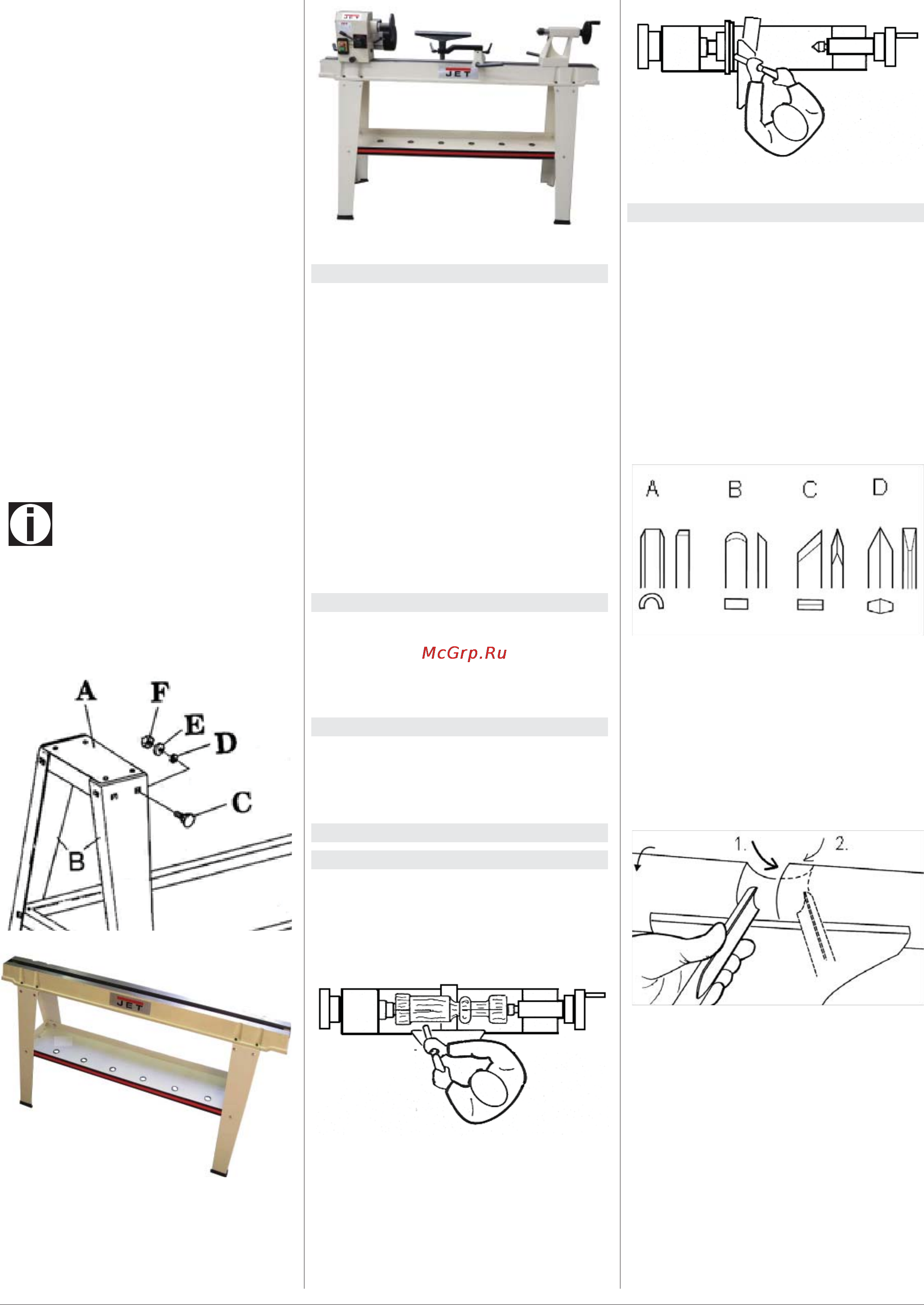

16Ағаш жону станогы JWL-1443 Қазақша
та жұмыс істемеңіз!
• Қораптан қоршаған ортаға зиян
тигізбейтін тəсілмен құтылыңыз.
• Каррозияға қарсы құралмен, əлсіз
еріткішпен өңделген барлық беткі
қабатттарды тазартыңыз.
Тіректерді монтаждау:
• Алдыңғы тұғырды, артқы тұғырды
жəне тіректі шешіп алыңыз.
• Үстіңгі қойғышты тірекке (А)
• (В) 3 бұрандаманы М8х16 (С), үш
жалпақ тығырықты (D), үш тығырықты
(Е), жəне үш алты қырлы сомынды (F)
тірекке бекітіңіз. Үстіңгі қойғыш тіректің
ішінде орналасуы керек (Сурет 2).
• Екінші тіректі дəл бірінші тірек реті
бойынша бекітіңіз.
• Жиналып құрылған сүйенішті
станоктың тұрақты қолданыс орнына
орналастырыңыз. Құрылғының беткі
қабаты тегіс жəне қатты болуы қажет.
• Екінші адамның көмегімен станинаны
жайлап стендіге орналастырыңыз.
Ескерту
• Алдыңғы тұғырды станоктың
жағына сөндіргішімен бірге
орналастырғаныңызға көз жеткізіңіз.
• Станинаны орнатпас бұрын қойғышта
қозғалтқыш сымын тіректегі тесік
арқылы өткізіңіз.
Сур. 2
• Енді алдыңғы тұғырды, артқы тұғырды
жəне тіректі қайтадан орнатуға болады
(3 сурет).
Сур. 5
4.2 Токарлық кескіштерді таңдау:
• Тиімді токарлық өңдеу
айналымдардың санының жоғары бо-
луына емес, токарлық құралды дұрыс
қолдануға байланысты.
• Техникалық сауатты токарлық
өңдеудің алғышарты сапалы
қайралған токарлық құрал болып
табылады.
Токарлық кескіштердің негізгі
түрлері:
Сур. 6
• Құбыр тəріздес кескіш (6 сурет, А)
Токарлық өңдеудің ең маңызды
құралы.
• Алғаш өңдеуге қолданылады,
тəрелкелер мен тостағандарды жəне
мойындарды қайрауға қолданылады
(7 сурет).
Сур. 7
• Шабер ( 6 сурет, А). Ішкі жəне сыртқы
калибрлеуге, сонынмен қатар өңдеу
іздерін жоюға қолданылады.
• Қиғаш кескіш (6 сурет, С). V-
тəріздес жырашықтарды қайрауға
қолданылады, сыртқы калибрлеу жəне
ағаш жан жақтарын токарлық өңдеу
үшін қолданылады. Кескіш жиек кесу
бағытына па¬раллель орнатылады (8
сурет).
Сур. 3
3.3 Электр желісіне қосу
• Электрқосылу жəне басқа да кез
келген ұзартқыштар əрекет ететін
ержелердің талаптарына сай болуы
керек.
• Желінің кернеуі құрылғы
тақтайшасындағы кесте талаптарына
сай болуы керек.
• Еріткіш сақтандырғыштарды 10 А ға
қосып қойған жөн.
• Желілік сымды тек H07RN-F маркиров-
касымен қолданыңыз.
• Электр құрылғысын қосу мен жөндеуді
жүргізу тек біліктілігі жоғары элеке-
триктерге ғана
рұқсат етіледі.
3.4 Шаң жинау құрылғысы
• Ауадағы шаңның көп жиналуын бол-
дырмау үшін əрқашан тиісті тартқыш
құрылғысын жəне фильтрлеу жүйесін
қолданыңыз.
3.5 Іске қосу
• Станок жасыл тетікті басу арқылы іске
қосылады. Қызыл тетіктің көмегімен
станок жұмысы тоқтатылады.
4. Станокта жұмыс істеу
4.1 Дұрыс жұмыс жағдайы:
• Токарлық құралды болат тірекке үнемі
тіреп тұрыңыз. Құралды қол білегімен
жəне жұмылған саусақтармен
бағыттаңыз (4 жəне 5 суреттер).
Сур. 4
