Широкоформатный принтер Xerox 7142 Руководство пользователя 5-41
Работа с панелью управления
В этом разделе описаны различные функции, которые
можно активировать с панели управления.
За информацией о названиях и функциях кнопок обратитесь
к разделу "Панель управления". “
Подача материала
Для подачи материала выполните следующие действия:
1. Убедитесь, что принтер находится в нормальном режиме
работы.
2. Убедитесь, что рычаг материала для печати переведен
вперед (в нижнее положение).
3. На панели управления нажмите кнопку [Forward feed ↓]
(Подача вперед) или [Backward feed ↑] (Подача назад).
Результат: Материал подается вперед или назад.
Если загружен листовой материал, подача его не
осуществляется.
4. После перемещения материала в требуемое положение
отпустите на панели управления кнопку [Backward feed
↑] или [Forward feed ↓].
Остановка печати
Для того чтобы остановить печать:
Нажмите на панели управления кнопку [Cancel] (Отмена).

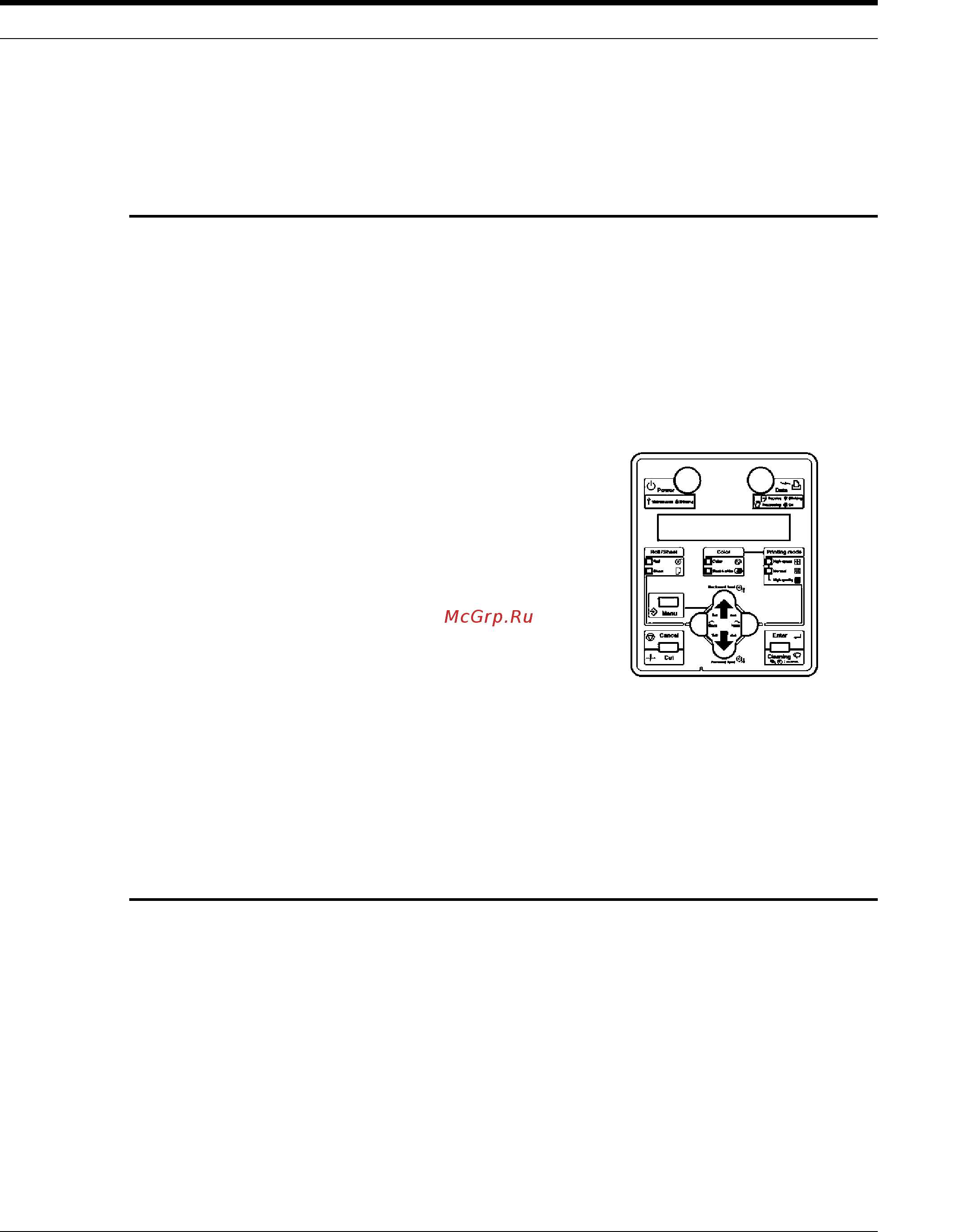

См. изображение ниже.
