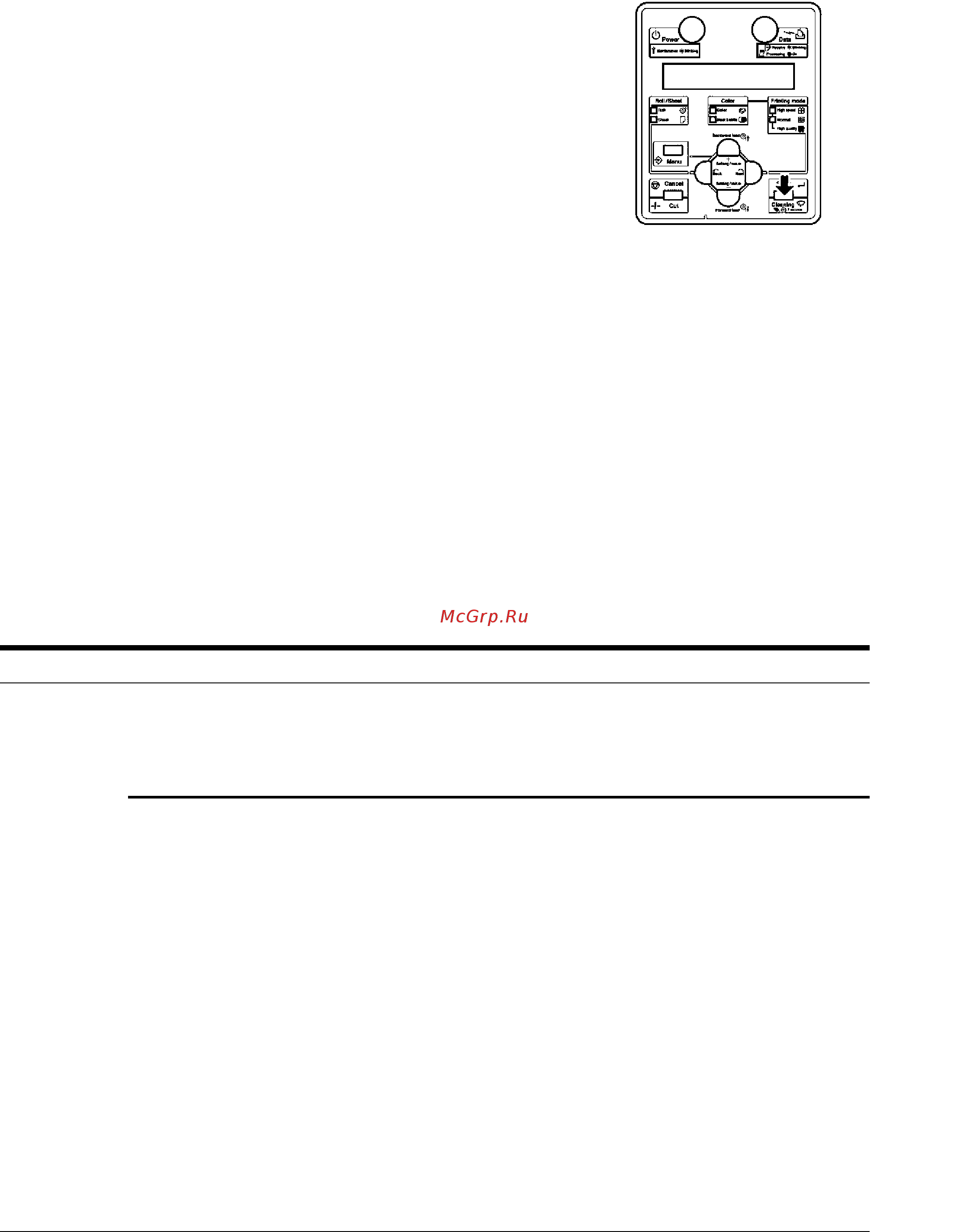

Широкоформатный принтер Xerox 7142 Руководство пользователя 6-15
Результат: На панели управления появляется сообщение
"Cleaning ** minutes" (Очистка ** минут).
4. Начинается очистка головки.
Нажав кнопку [Cleaning] (Очистка) еще раз во время печати
после первой очистки, вы запускаете усиленную очистку.
Если вам не удалось устранить размытие изображения или
пропуски в нем после одной очистки головки, выполните
усиленную очистку.
Если вам не удалось устранить
размытие изображения или
пропуски в нем после нескольких очисток головки,
обратитесь к разделу "Поиск и устранение неисправностей"
и выполните соответствующие действия.
Перемещение и транспортировка
В этом разделе описаны перемещение и транспортировка
принтера.
Перемещение принтера
В этом разделе описано, как перемещать принтер.
Внимание
Перемещайте принтер в горизонтальном положении.
Не наклоняйте корпус принтера, не ставьте его
вертикально и не переворачивайте его. Есть
вероятность того, что чернила могут вытечь из него.
Более того, нормальная работа после перевода в эти
положения не может гарантироваться.
Используя предназначенную для принтера
стойку,
переместите принтер в соответствии со следующей
процедурой.
(1) Перед перемещением
5. Убедитесь, что питание принтера выключено.
