Широкоформатный принтер Xerox 7142 Руководство пользователя 5-9

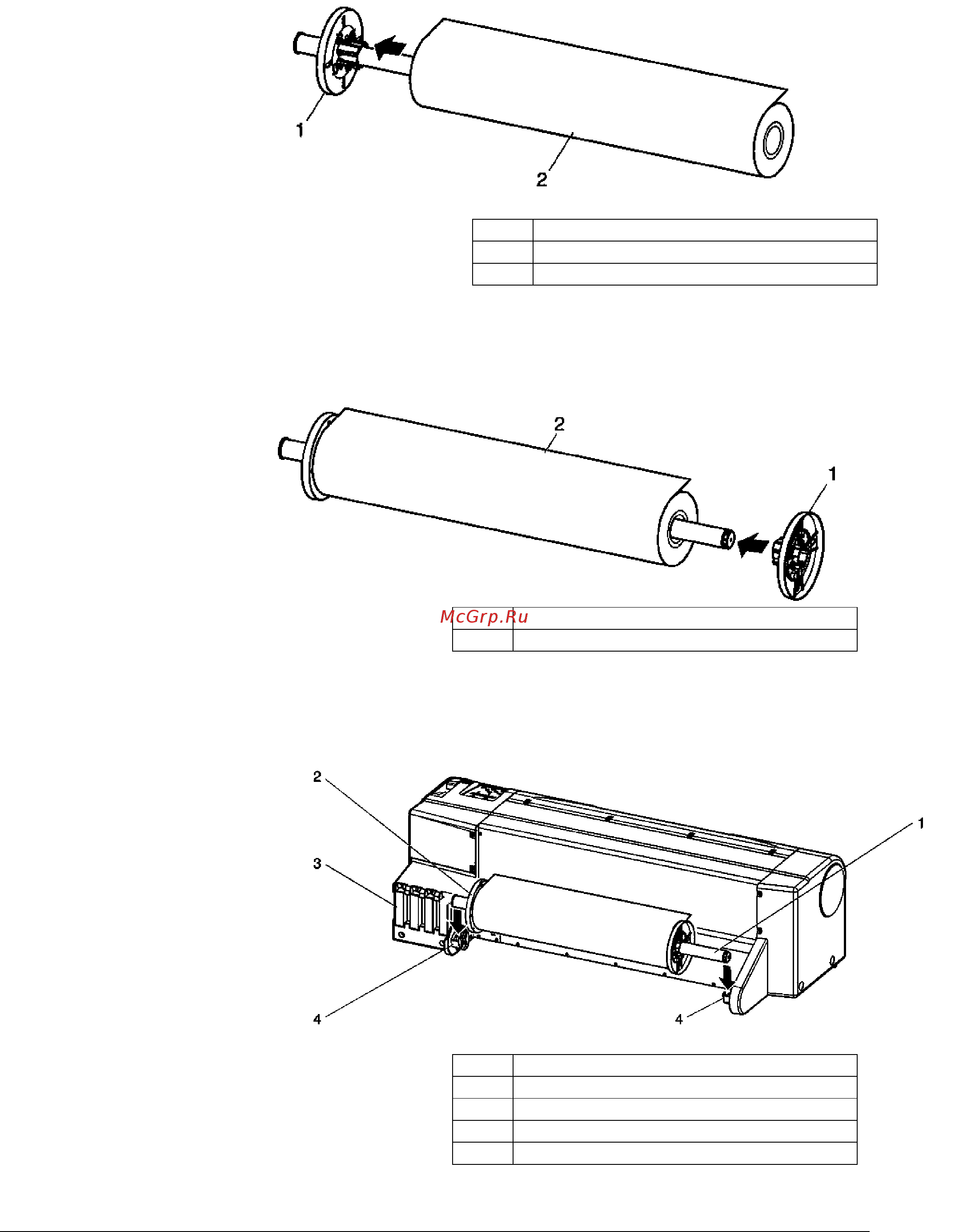

5. Передвиньте подвижный фланец (1) по валу рулона и
вставьте его до упора в сердечник рулона. См.
изображение ниже.
1 Подвижный фланец
2 Рулон материала
6. Вставьте рулон вала (1) в приемник принтера (4) так,
чтобы неподвижный фланец (2) был обращен к гнездам
для картриджей с чернилами. См. изображение ниже.
№ Название
1 Вал рулона
2 Неподвижный фланец
3 Гнездо для картриджа с чернилами
4 Приемник вала рулона
№ Название
1 Неподвижный фланец
2 Рулон материала
