Xerox 7142 COLOR WIDE FORMAT [147/160] Рулонный материал
![Xerox 7142 COLOR WIDE FORMAT [147/160] Рулонный материал](/views2/1209411/page147/bg93.png)
Широкоформатный принтер Xerox 7142 Руководство пользователя 7-11
№
Показание
дисплея
Описание Средство устранения Ссылка
1. Удалите посторонние предметы, такие как
обрывки материала в системе привода.
Материал застрял
2. Убедитесь, что заменяемые элементы
закреплены правильно.
Замена расходных
материалов
1 E** Error [ ]
Проблема, которая не
может быть устранена.
3. Выключите питание принтера и включите
его снова не раньше, чем через 10 секунд.
Символы "***" в сообщении об ошибке – это номер кода,
указывающий на тип возникшей ошибки.
Код команды, в которой возникла ошибка, приводится в
квадратных скобках [ ].
За описанием установок "со стороны компьютера"
обратитесь к руководству по его эксплуатации.
Рулонный материал
Внимание
Будьте осторожны, чтобы не прищемить пальцы между
крышками.

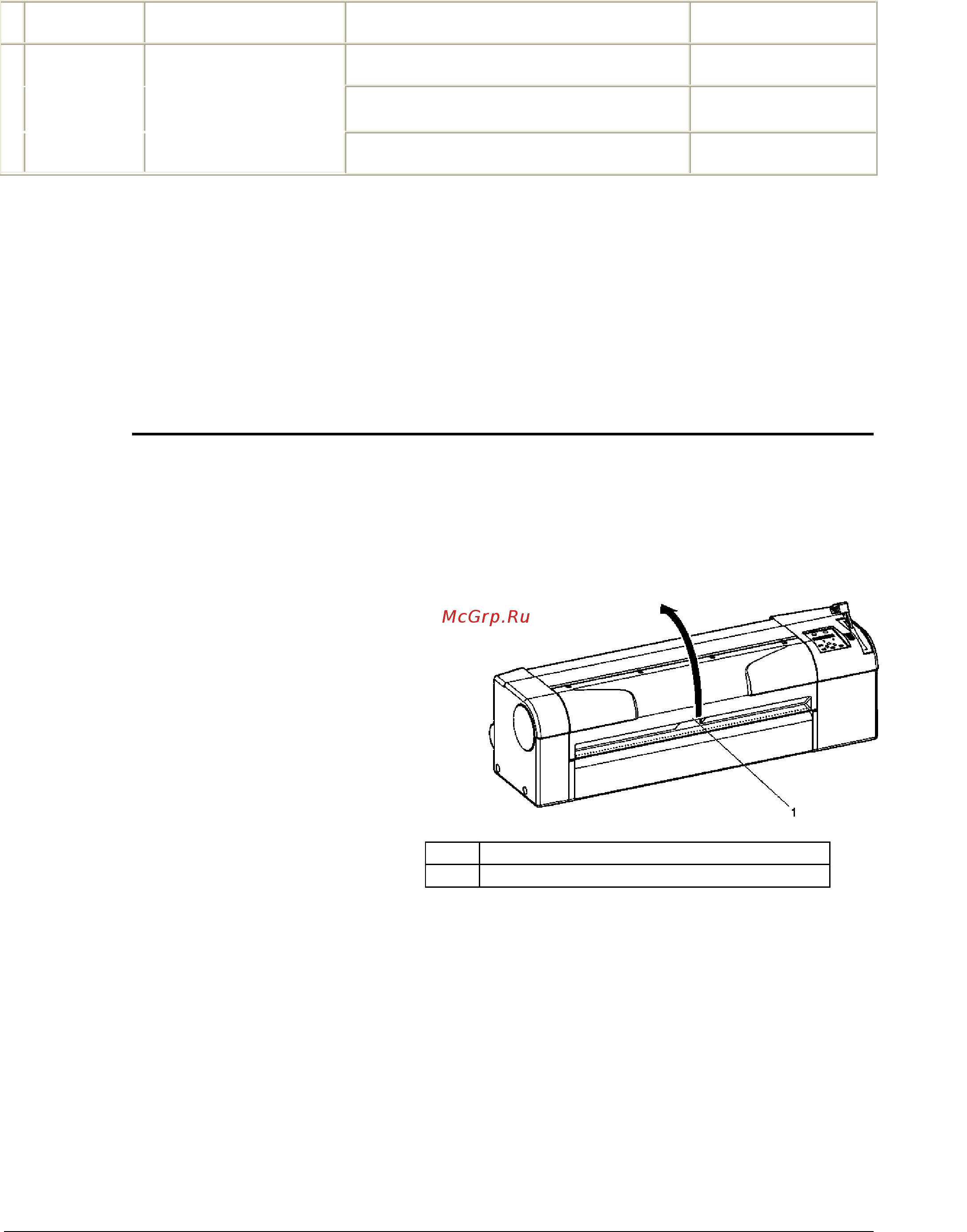

1. Откройте переднюю крышку (1).
№ Название
1 Передняя крышка
2. Переместите каретку (1) вправо.
