3-4 Широкоформатный принтер Xerox 7142 Руководство пользователя

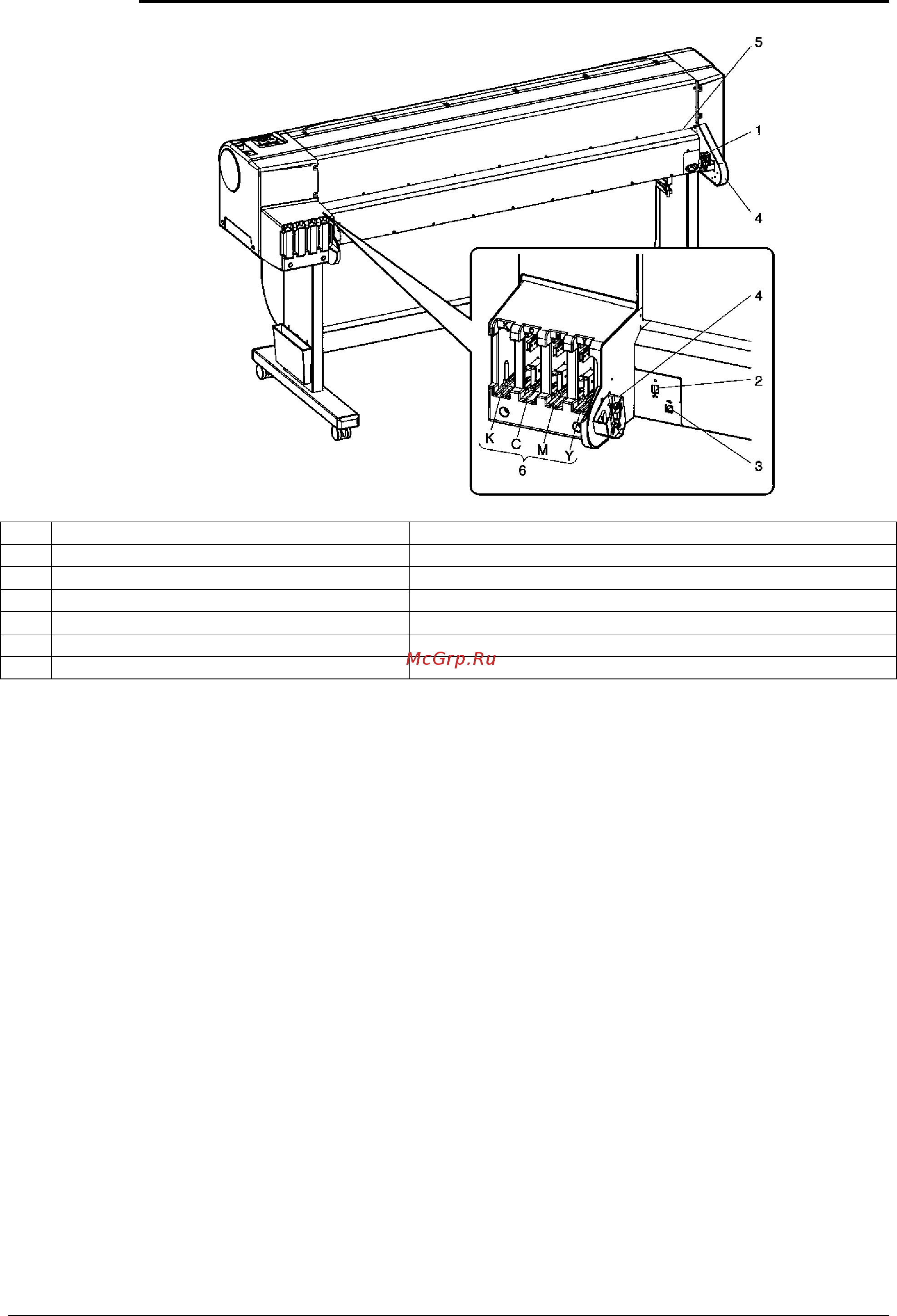

Задняя часть (RJ-900C)
№ Название Функция
1 Гнездо для силового шнура Для подключения силового шнура.
2 Разъем сетевого интерфейса Для подключения сетевого интерфейсного кабеля.
3 USB-разъем Для подключения USB-кабеля
4 Приемник вала рулона Для установки вала с рулоном материала.
5 Щель для подачи материала Для ввода рулонного материала.
6 Гнезда для картриджей с чернилами Для установки картриджей с чернилами.
