5-10 Широкоформатный принтер Xerox 7142 Руководство пользователя
Загрузка рулонного материала
При использовании корзины для отпечатков установите ее
так, как описано в разделе "Установка корзины для
отпечатков".
Для загрузки рулона материала выполните следующие
действия:
1. Включите питание принтера.
• Результат: принтер выполняет инициализацию. На
панели управления появляется сообщение "Paper End"
(Конец бумаги).
Внимание
Во время инициализации принтера не используйте рычаг
материала для печати. Если
каретка и прижимные ролики
касаются друг друга, в принтере может возникнуть
поломка.
2. На панели управления нажмите кнопку [Back] (Назад) и
выберите "Roll" (Рулон).
• Результат: Загорается индикатор рулонного материала.
Если при загрузке рулонного материала на панели
управления выбирается "Sheet" (Лист), материал будет
загружен неправильно.

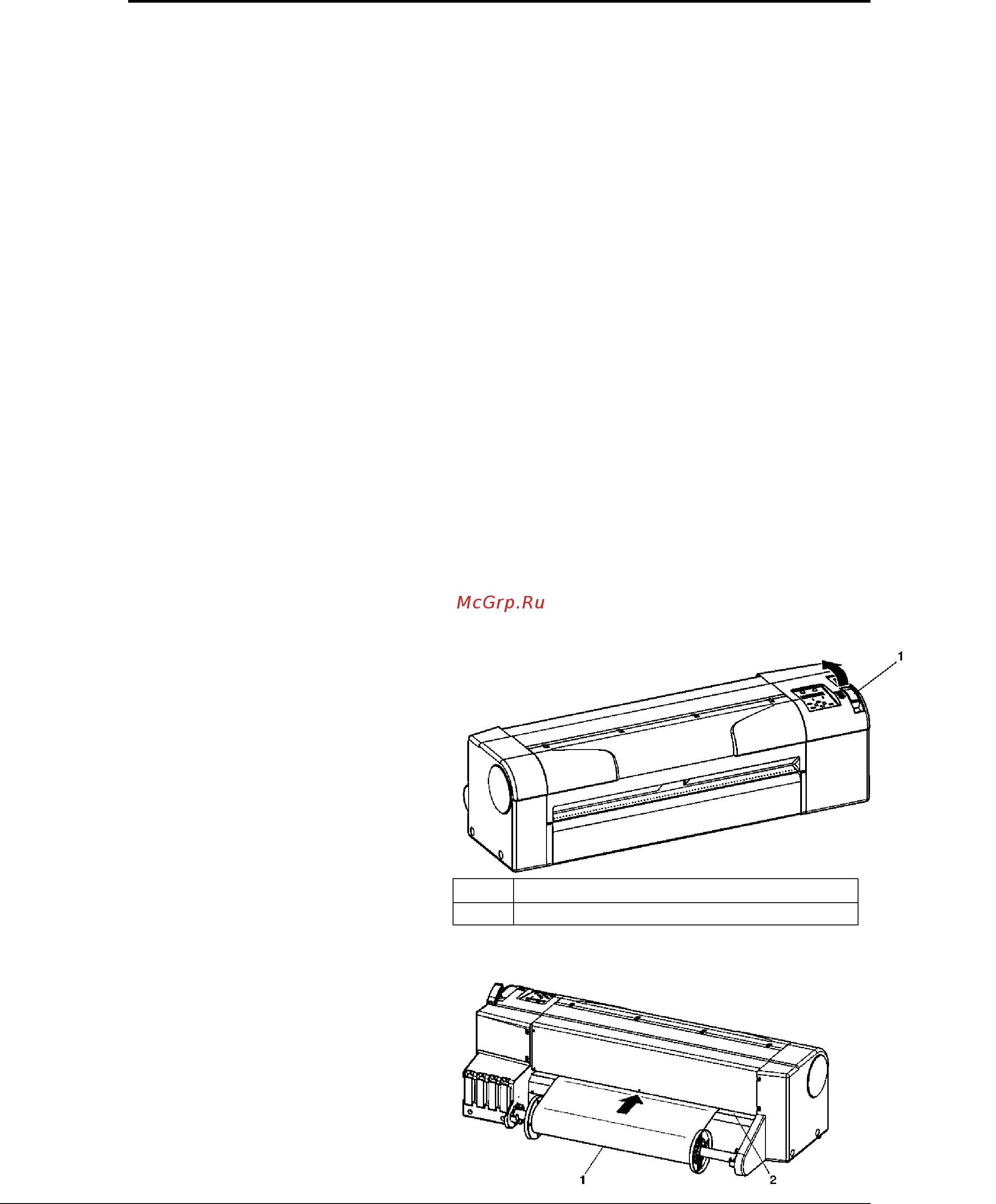

3. Подайте рычаг материала для печати (1) назад, как
показано
на рисунке ниже.
• Результат: На панели управления появляется
сообщение "Lever Up" (Рычаг вверх).
No.
Название
1 Рычаг материала для печати
4. Вдвиньте рулон материала (1) в щель подачи материала
(2) как показано на рисунке ниже.
