Широкоформатный принтер Xerox 7142 Руководство пользователя 5-11
No. Название
1
Рулон материала
2
Щель для подачи материала
• Убедитесь, что рулонный материал правильно намотан на
сердечник.
• Если передняя кромка материала неровная, обрежьте ее с
помощью резака.
• Если передняя кромка материала закручена, обрежьте ее с
помощью резака.
• За информацией о способе обрезки обратитесь к разделу
"Обрезка материала".

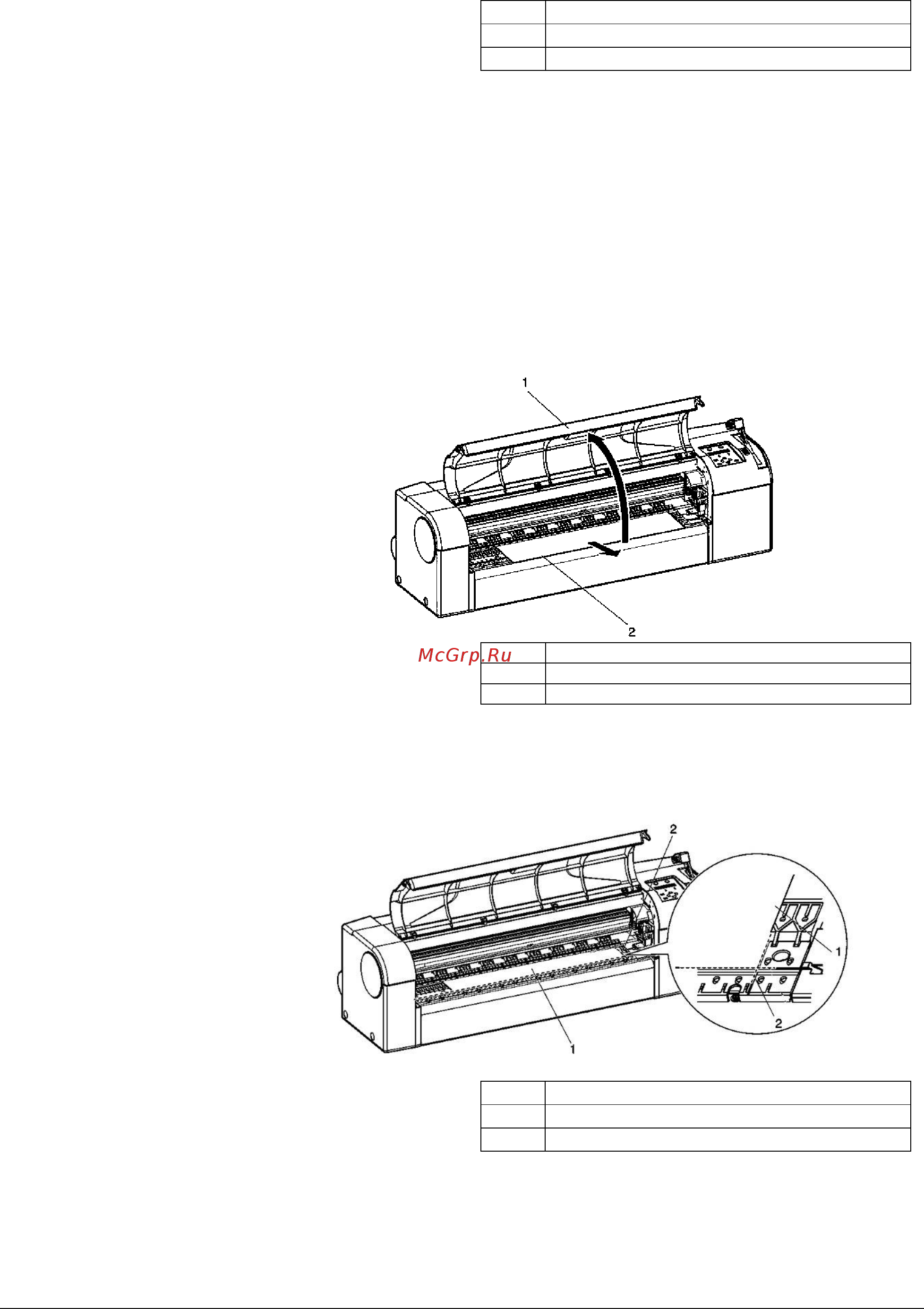

5. Откройте переднюю крышку (1) и вытяните рулонный
материал (2)
примерно на 0,5 м.
№ Название
1 Передняя крышка
2 Рулонный материал
6. Убедитесь, что правая кромка рулонного материала не
перекрывает загрузочную метку (2). См. изображение
ниже.
No. Название
1 Рулонный материал
2 Загрузочная метка
ПРИМЕЧАНИЕ: Не совмещайте с усилием правую кромку
материала с загрузочной меткой; это может вызвать его
перекос.
