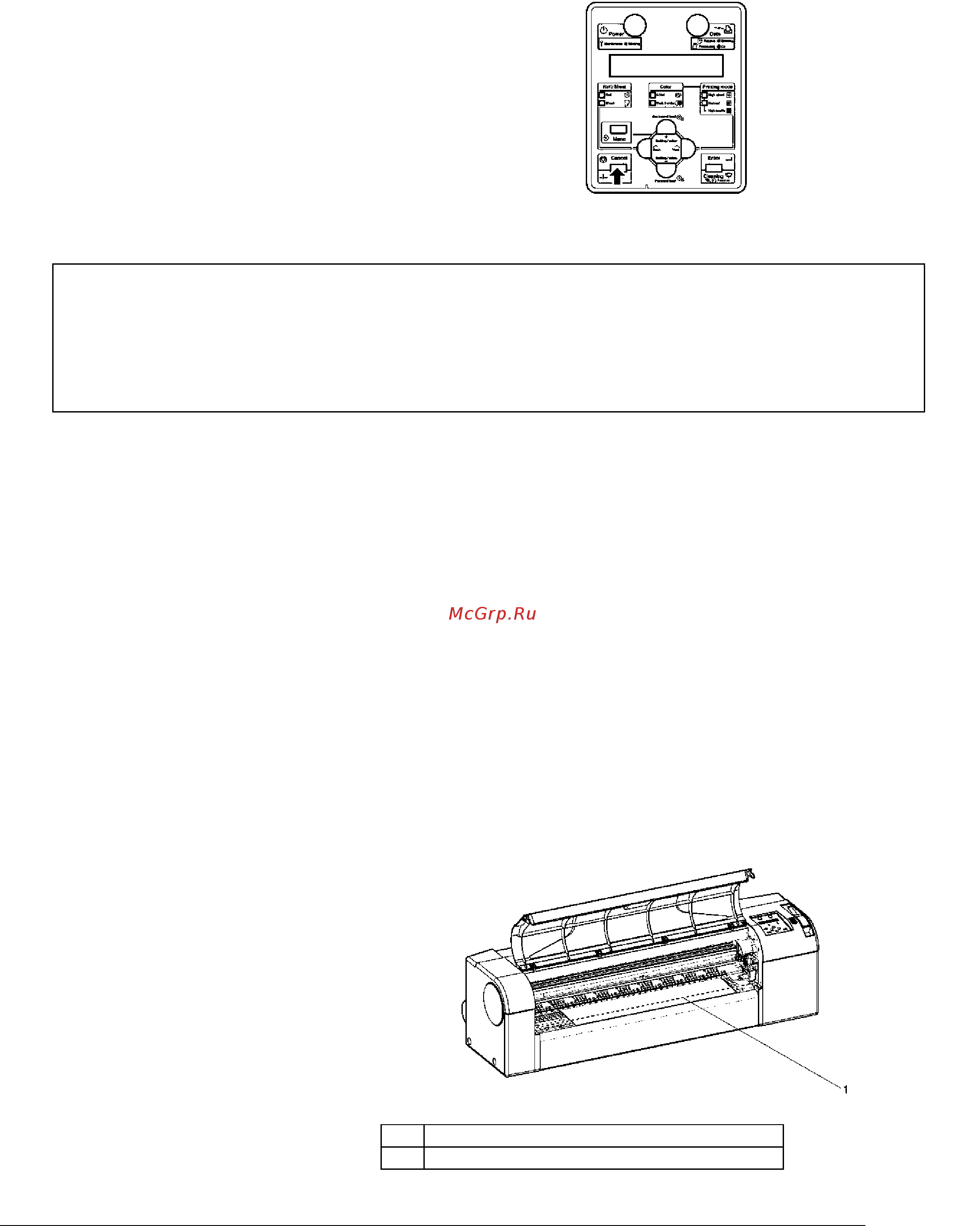

5-42 Широкоформатный принтер Xerox 7142 Руководство пользователя
Результат: Принтер будет действовать следующим образом:
Состояние принтера Действие при нажатой кнопке [Cancel] (отмена)
Печать Прерывание печати и удаление ненапечатанных данных
Прием, анализ
Удаление принятых и проанализированных данных, а также оставшихся входящих
данных из файла для печати
Перед приемом
данных
Если задан рулонный материал для печати, он будет обрезан в соответствующем
положении.
Ожидание высыхания
чернил
Игнорирование установок функции ожидания высыхания чернил и вывод материала
для печати
Обрезка материала
Если принтер печатает на рулонном материале, он будет
отрезать его автоматически по завершении печати.
Рулонный материал может быть отрезан в любом
положении при выполнении следующей процедуры:
1. Убедитесь, что принтер находится в нормальном режиме
работы.
2. Убедитесь, что рычаг материала для печати переведен
вперед (в нижнее положение).
3. Нажмите кнопку
[Cut] (Обрезка) на панели управления.
Результат: Рулонный материал подается вперед примерно
на 90 см отрезается в требуемом положении (1). См.
изображение ниже.
No. Name
1 Положение обрезки материала
