Широкоформатный принтер Xerox 7142 Руководство пользователя 5-13

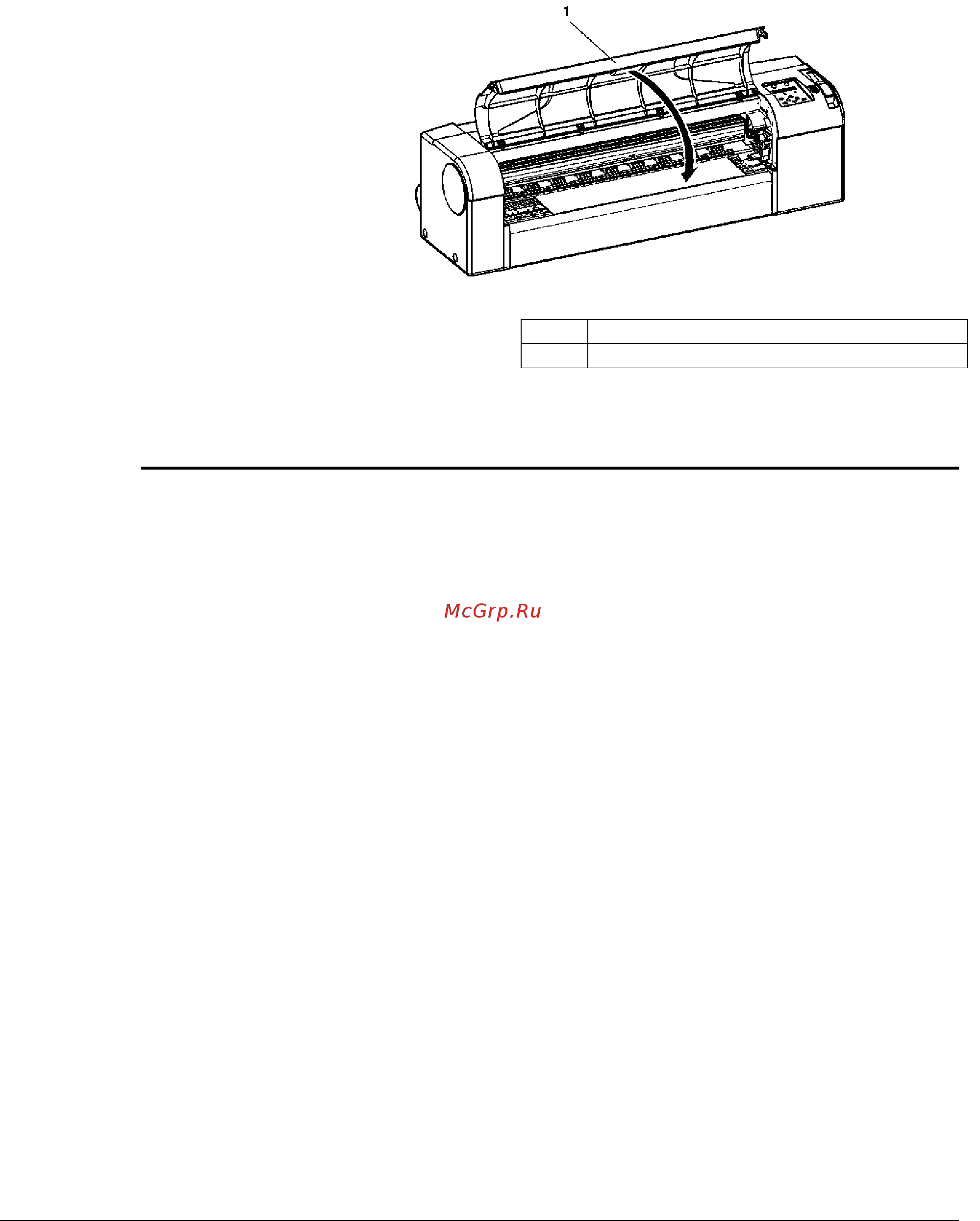

9. Закройте переднюю крышку (1).
• Результат: На панели управления появляется меню
установок материала.
Загрузка листового материала
В принтере можно использовать листовой материал
следующих форматов:
RJ-901C
Ширина материала: от А4 до А1+ (от 210 до 610 мм)
Длина материала: максимум 1200 мм
RJ-900C
Ширина материала: от А4 до А0+ (от 210 до 1080 мм)
Длина материала: максимум 1600 мм
• Если в принтер уже загружен рулонный материал, смотайте его
перед загрузкой листового материала.
• Если
используется корзина для отпечатков, обратитесь к
разделу "Установка корзины для отпечатков).
Для загрузки листового материала выполните следующие
действия:
1. Включите питание принтера.
• Результат: Принтер выполняет инициализацию. На
панели управления появляется сообщение "Paper End"
(Конец материала).
Внимание
Не используйте рычаг материала для печати во время
инициализации принтера. Если каретка и прижимные
No. Название
1 Передняя крышка
