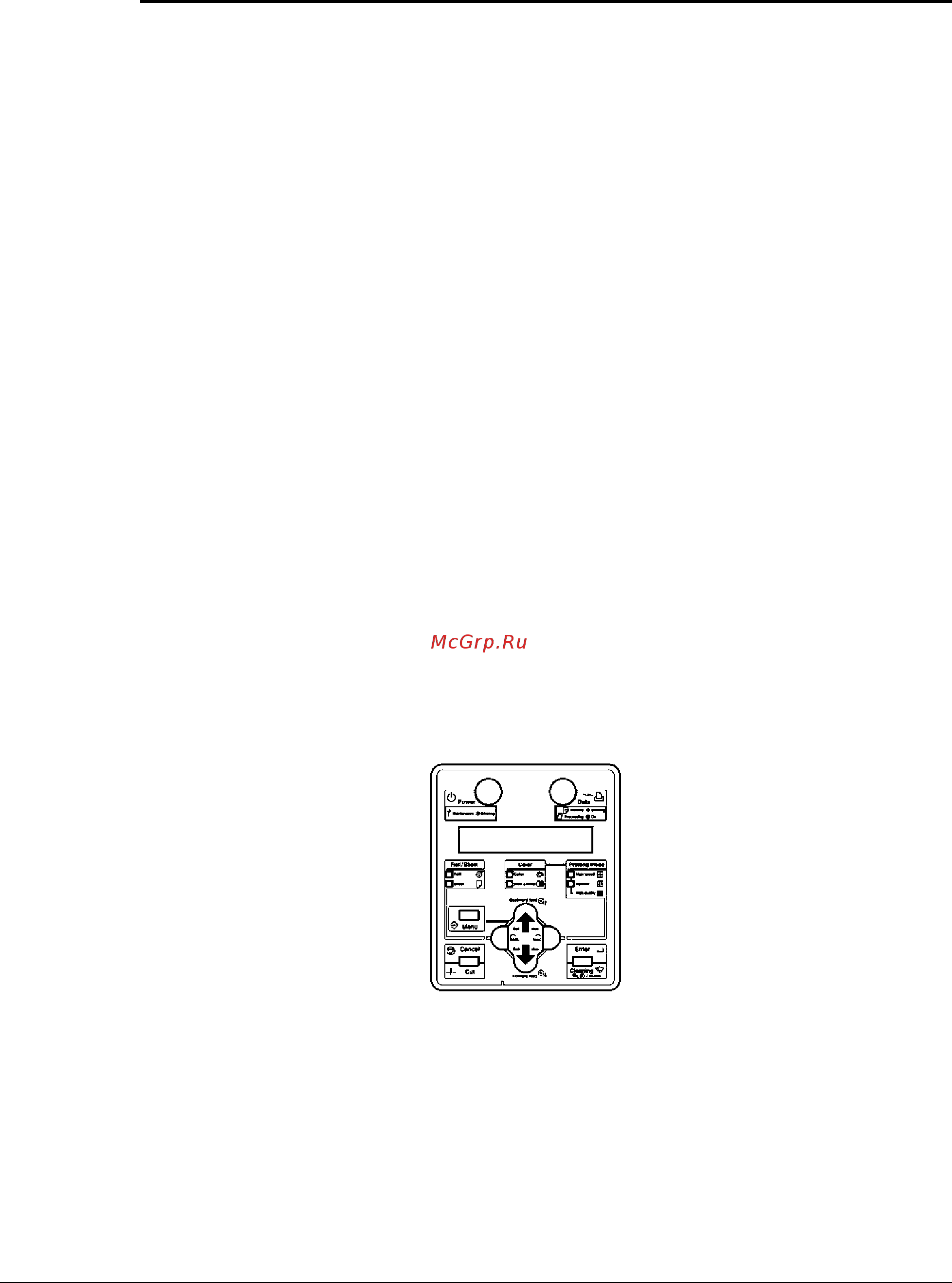

Широкоформатный принтер Xerox 7142 Руководство пользователя 5-21
Выполнение тестовой печати
Для выполнения тестовой печати выполните следующие
действия.
1. Убедитесь, что питание принтера включено и что
материал (рулонный или листовой формата больше,
чем А3) загружен. См. раздел "Загрузка рулонного
материала" или "Загрузка листового материала".
2. Убедитесь, что принтер находится в нормальном режиме
работы.
3. Нажмите кнопку [Menu] (Меню) на панели управления.
Результат: • Появляется
первое подменю меню
Setup (Установка). На панели управления появляется
сообщение "*Menu* TestPlot>" (*Меню* Тестовая
печать). Принтер находится в режиме Menu (Меню).
4. Нажмите кнопку [Enter] (Ввод) на панели управления.
Результат: На панели управления появляется
сообщение "TestPlot: SetupPlot". Появляется первое
подменю меню TestPlot (Тестовая печать).
5. На панели управления нажмите кнопку [Setting value +]
(Увеличение значения) или [Setting value –]
(Уменьшение значения) для выбора пункта,
который вы
хотите распечатать, после чего нажмите кнопку [Enter]
(Ввод). Результат: Начинается печать выбранного
подменю.
• Подменю: • SetupPlot • NozzleCheck • AdjustPlot •
PalettePlot • MaintenanceRecordPlot
ПРИМЕЧАНИЕ: За подробным описанием каждого пункта
списка тестовой печати обратитесь к
соответствующему разделу.
