5-22 Широкоформатный принтер Xerox 7142 Руководство пользователя

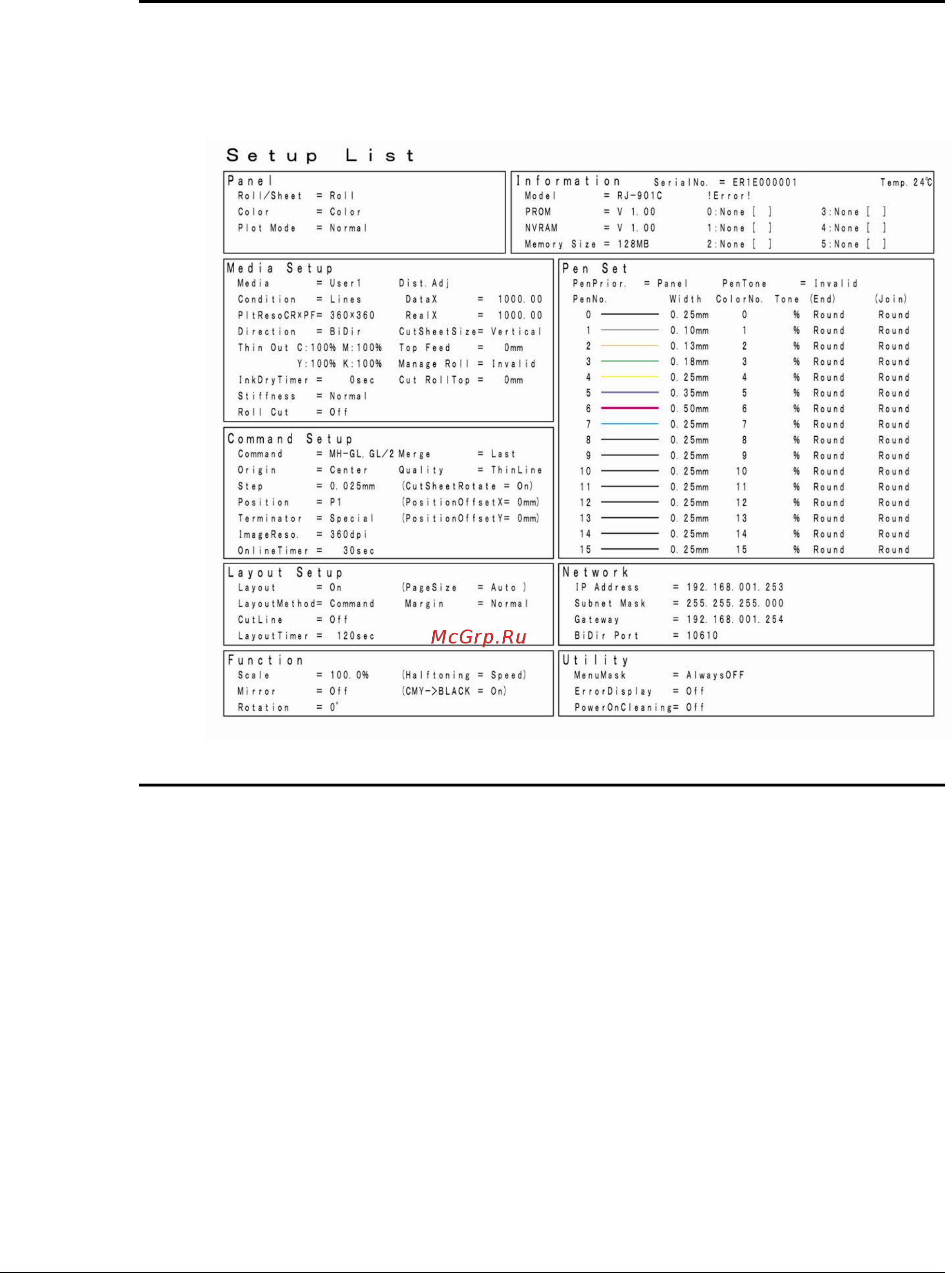

SetupPlot
В этом разделе описана проверка текущих установок
принтера.
Примечание: За описанием процедуры печати
обратитесь к разделу «Выполнение тестовой печати».
NozzleCheck
Эта тестовая печать используется для проверки наличия в
головке засорившихся, отсутствующих или неправильно
работающих сопел.
ПРИМЕЧАНИЕ: Если результаты проверки сопел
показывают наличие размытых или пропущенных
элементов изображения, очистите головку. См. раздел
"Очистка головки"
После очистки головки выполните проверку сопел еще раз.
ПРИМЕЧАНИЕ: За описанием процедуры печати
обратитесь к разделу "
Выполнение тестовой печати".
