Широкоформатный принтер Xerox 7142 Руководство пользователя 7-13

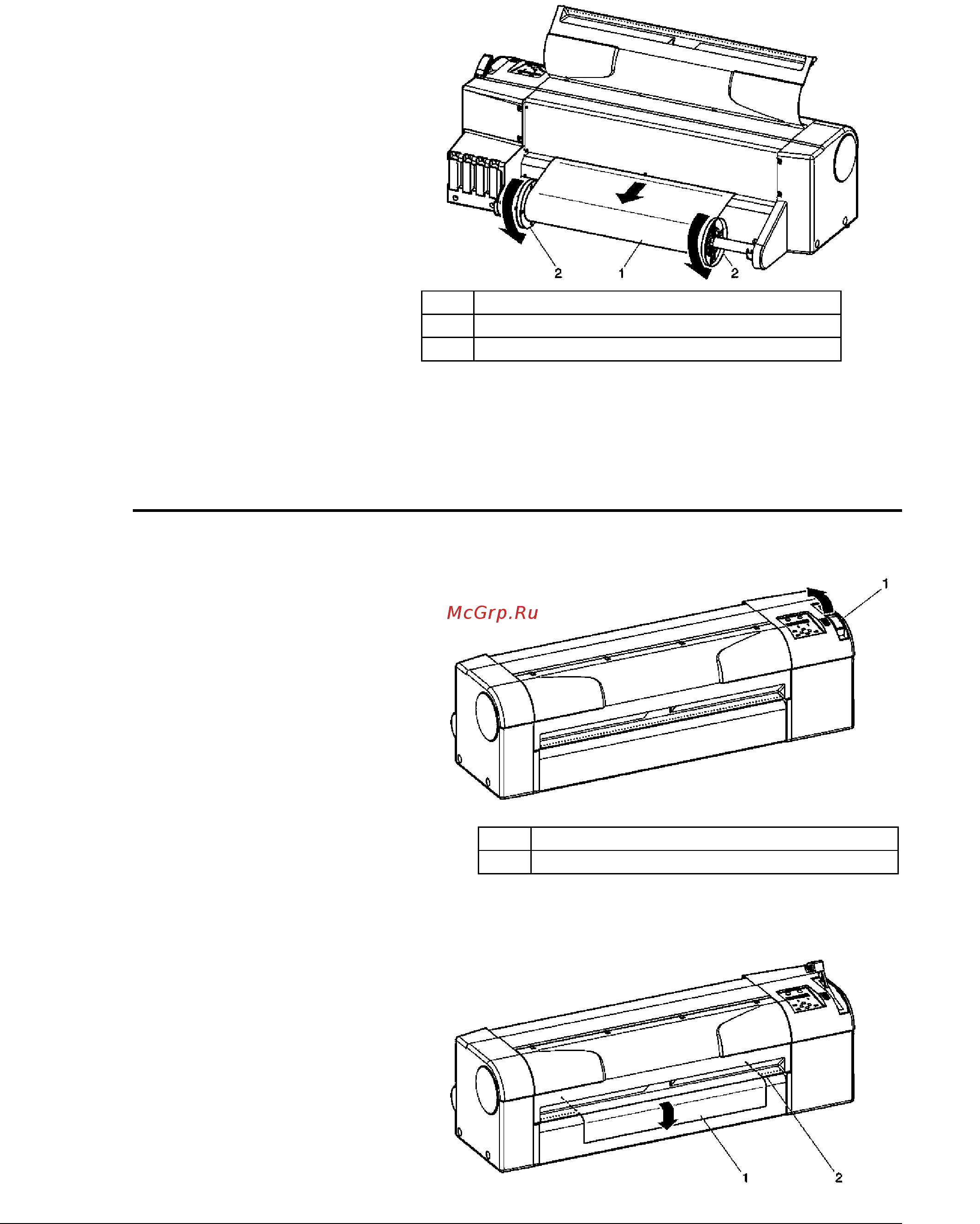

5. Поднимите оба конца вала рулона (2) и смотайте
материал в рулон (1).
№ Название
1 Рулон материала
2 Вал рулона
6. Удалите все оставшиеся куски материала из принтера.
7. Если возникают ошибки, требующие перезапуска,
выключите питание принтера и включите его снова.
Листовой материал
1. Отведите рычаг материала для печати (1) назад.
№ Название
1 Рычаг материала для печати
2. Удалите листовой материал (1) из щели подачи (2).
