6-16 Широкоформатный принтер Xerox 7142 Руководство пользователя
6. Убедитесь, что барашковые болты, крепящие принтер к
стойке, не ослаблены.

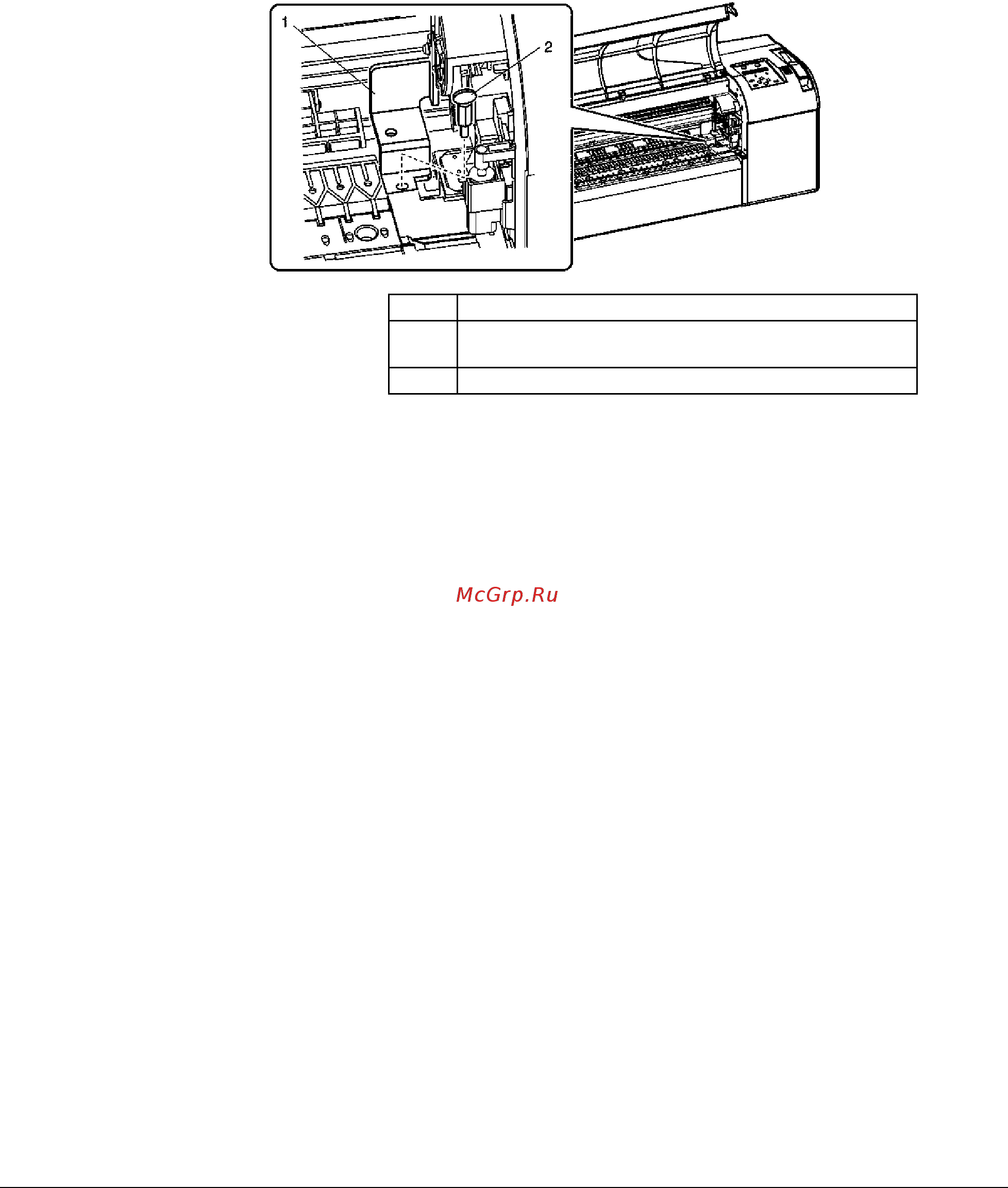

7. Убедитесь, что головка принтера находится в крайнем
правом положении.
8. Установите защитную деталь (металлическую пластину)
для защиты узла головки (1) и зафиксируйте ее
винтами с накатанными головками (2).
№ Название
1
Защитная деталь (металлическая пластина) для
защиты узла головки
2 Винт с накатанной головкой
9. Снимите вал рулона.
10. Отсоедините и снимите все кабели.
11. Освободите стопоры роликов и переместите принтер.
Ролики, устанавливаемые на стойку принтера, рассчитаны
на перемещения на небольшие расстояния по плоской
поверхности. При перемещении принтера вне помещений и
по поверхностям с большим перепадом высот перемещайте
корпус принтера и стойку отдельно друг от друга
.
См. руководство по установке.
(2) Действия после перемещения
После перемещения принтера выполните следующие
действия.
1. Выберите подходящее место для установки принтера.
См. руководство по установке.
2. Убедитесь, что барашковые болты, крепящие принтер к
стойке, не ослаблены.
3. Подсоедините все кабели.
4. Выполните проверку сопел и убедитесь, что головка
принтера не засорена. См. тестовый
отпечаток
"NozzleCheck".
5. Выполните регулировку головки. См. тестовый отпечаток
"AdjustPlot".
