Широкоформатный принтер Xerox 7142 Руководство пользователя 6-11
№ Название
1 Емкость для отработанных чернил
Результат: На панели управления появляется сообщение
"No Waste-InkTank" (Емкость для отработанных чернил
отсутствует).
Отработанную емкость следует поместить в виниловый
пакет, или пакет, используемый для этого типа отходов.
Утилизацию емкости для отработанных чернил нужно
проводить в соответствии с местными нормативами и
правилами.

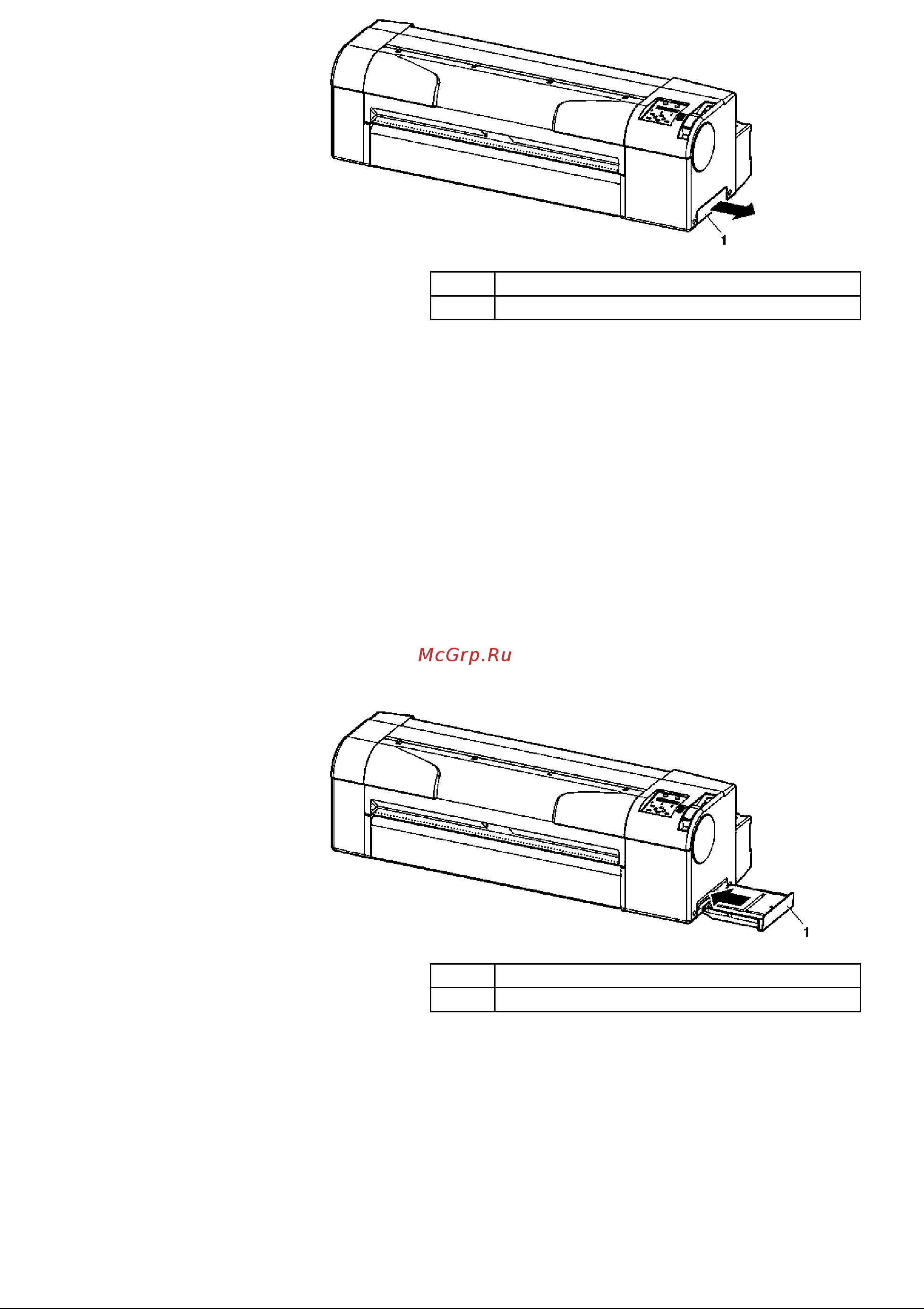

3. Установите новую емкость для отработанных чернил (1)
в принтер, как показано
на рисунке ниже.
№ Название
1 Емкость для отработанных чернил
4. Убедитесь, что на панели управления появилось
сообщение "Exchange Tank? (Заменить емкость?). No"
(Нет)
5. Выберите "YES" (Да) и нажмите кнопку [Enter] (Ввод) на
панели управления.
Если емкость для отработанных чернил случайно
вытягивается из принтера, нажмите на панели управления
кнопку [Enter] (Ввод), когда появляется сообщение
"Exchange Tank? No" (Заменить емкость? Нет).
