Широкоформатный принтер Xerox 7142 Руководство пользователя 4-21
Windows – процедура USB-установки – Часть 1 – Программа установки Xerox
8 этапов – этапы с 5 по 7
Этап Действие Экранная страница Результат
5
Щелкните мышью на
кнопке "Agree"
(Согласен) или
"Cancel" (Отмена) на
экранной странице 3
"License agreement of
plotter driver"
(Лицензионное
соглашение по
драйверу принтера).
a. Если вы согласны с
лицензионным
соглашением:
Щелкните мышью
на "Agree". Дисплей
переключается на
экранную страницу
4.
b. Если вы не
согласны с
лицензионным
соглашением:
Щелкните мышью
на "Cancel".
Установка драйвера
принтера
отменяется.

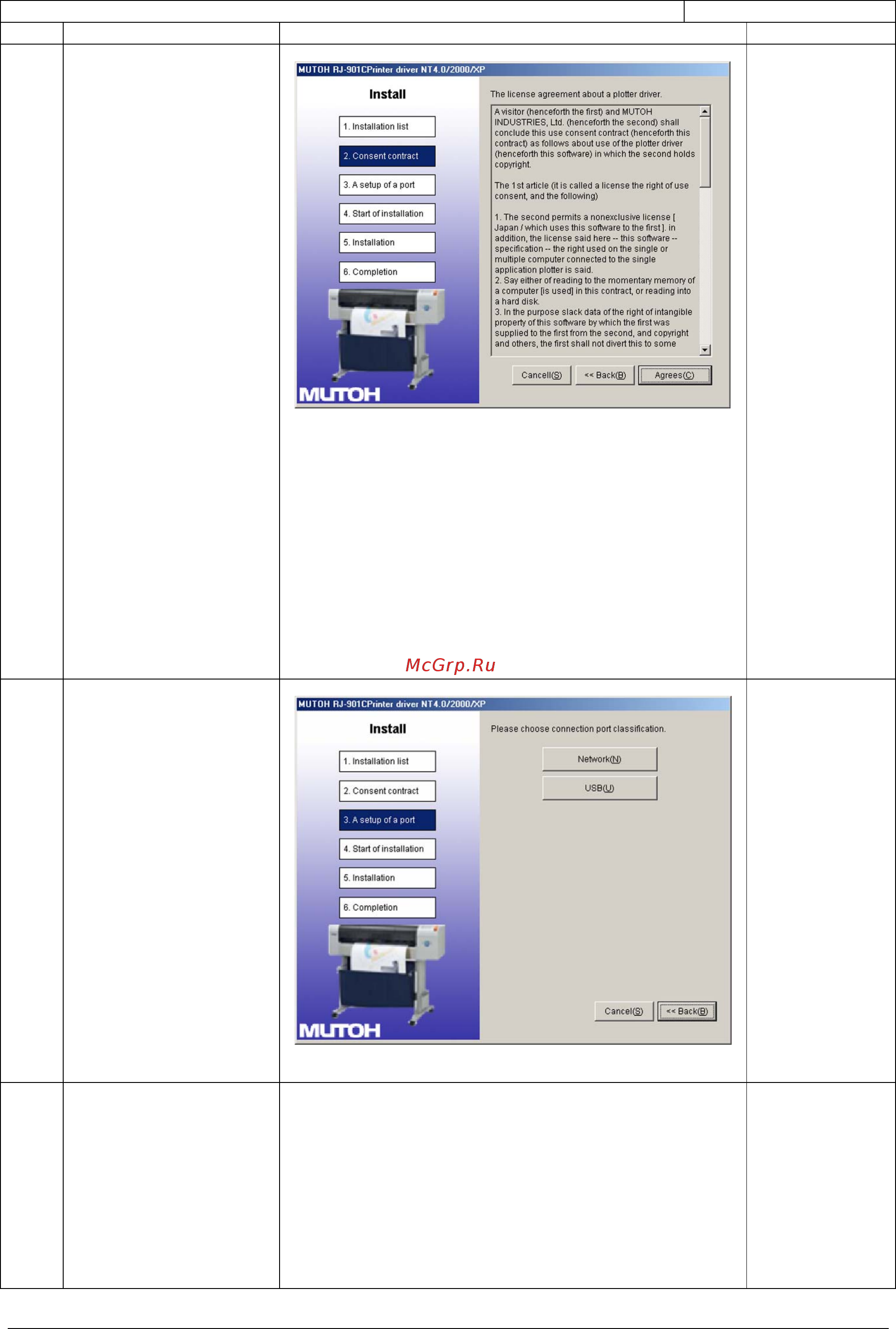

Экранная страница 3
Если вы
согласны с
условиями,
дисплей
переключается
на экранную
страницу 4.
6
Щелкните мышью на
"USB" на экранной
странице 4.
Экранная страница 4
Дисплей
переключается
на экранную
страницу 5.
7
Пометьте содержание
на дисплее и
щелкните мышью на
кнопке "Next" (Далее).
Установка
драйвера
началась.
Дисплей
показывает
строку
выполнения и
переключается
на экранную
