Широкоформатный принтер Xerox 7142 Руководство пользователя 4-39
Windows – процедура установки монитора состояния
7 этапов – этап с 4 по 6

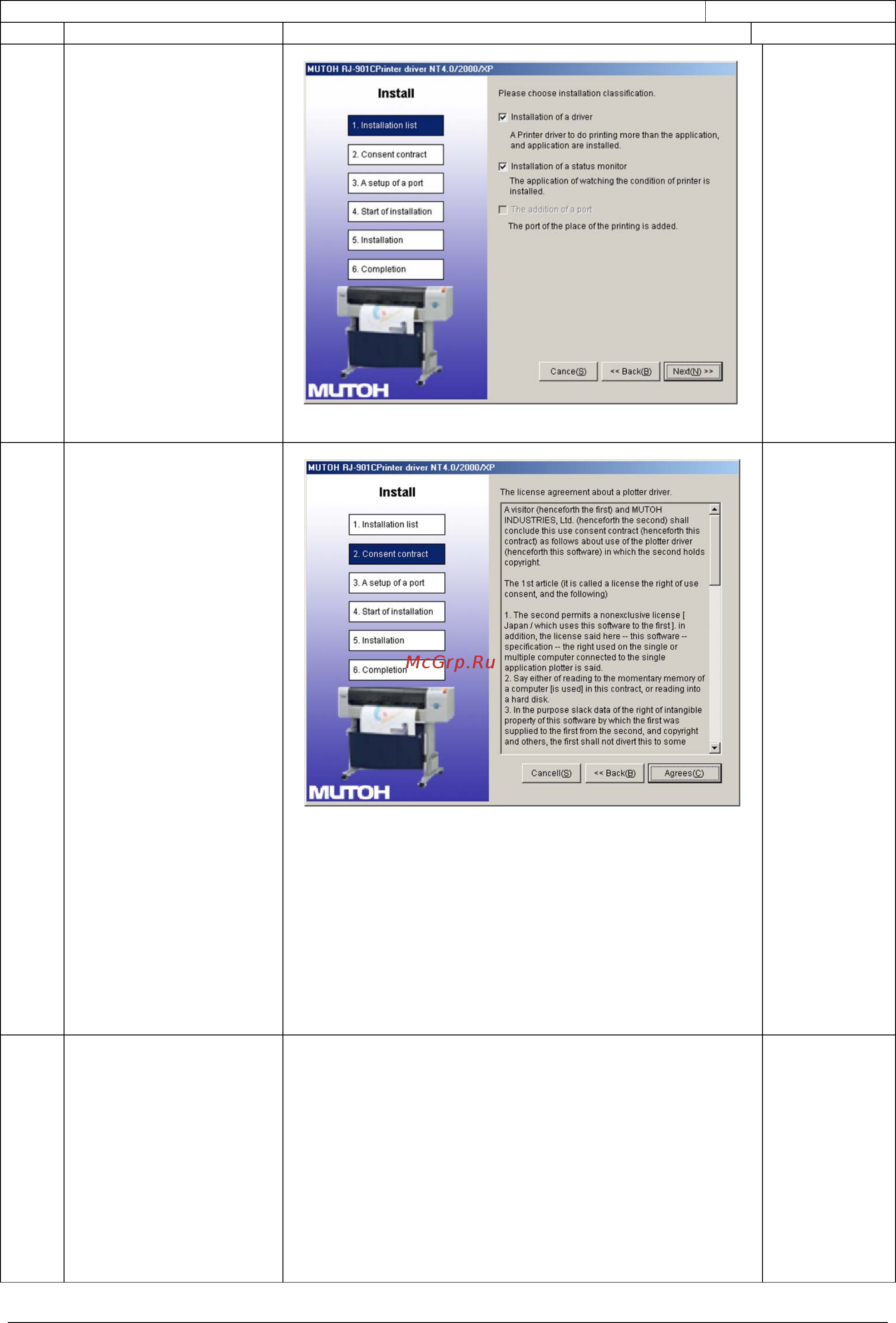

Этап Действие Экранная страница Результат
4
На экранной странице
2 поставьте метку в
поле "Installation of a
status monitor"
(Установка монитора
состоянии" и щелкните
мышью на кнопке
"Next>".
Экранная страница 2
Дисплей
переключает
ся на
экранную
страницу 3.
5
Щелкните мышью на
кнопке "Agree"
(Согласен) или
"Cancel" (Отмена) на
экранной странице 3:
"License agreement of
plotter driver"
(Лицензионное
соглашение по
драйверу принтера".
а. Если вы согласны с
лицензионным
соглашением:
Щелкните мышью на
"Agree". Дисплей
переключается на
экранную страницу
4.
b. Если вы не согласны
с лицензионным
соглашением:
Щелкните мышью на
"Cancel". Установка
драйвера принтера
отменяется.
Экранная страница 3
Дисплей
переключает
ся на
экранную
страницу 4,
если вы
согласны с
условиями
соглашения.
6
Пометьте содержание
на дисплее и щелкните
мышью на кнопке
"Next>" (Далее).
Установка
монитора
состояния
начинается,
дисплей
показывает
строку
выполнения
и
переключает
ся на
