Широкоформатный принтер Xerox 7142 Руководство пользователя 4-41
Windows – процедура установки монитора состояния
7 этапов – этап 7
Этап Действие Экранная страница Результат
7
На экранной
странице 5 щелкните
мышью на кнопке
"End" (Конец).

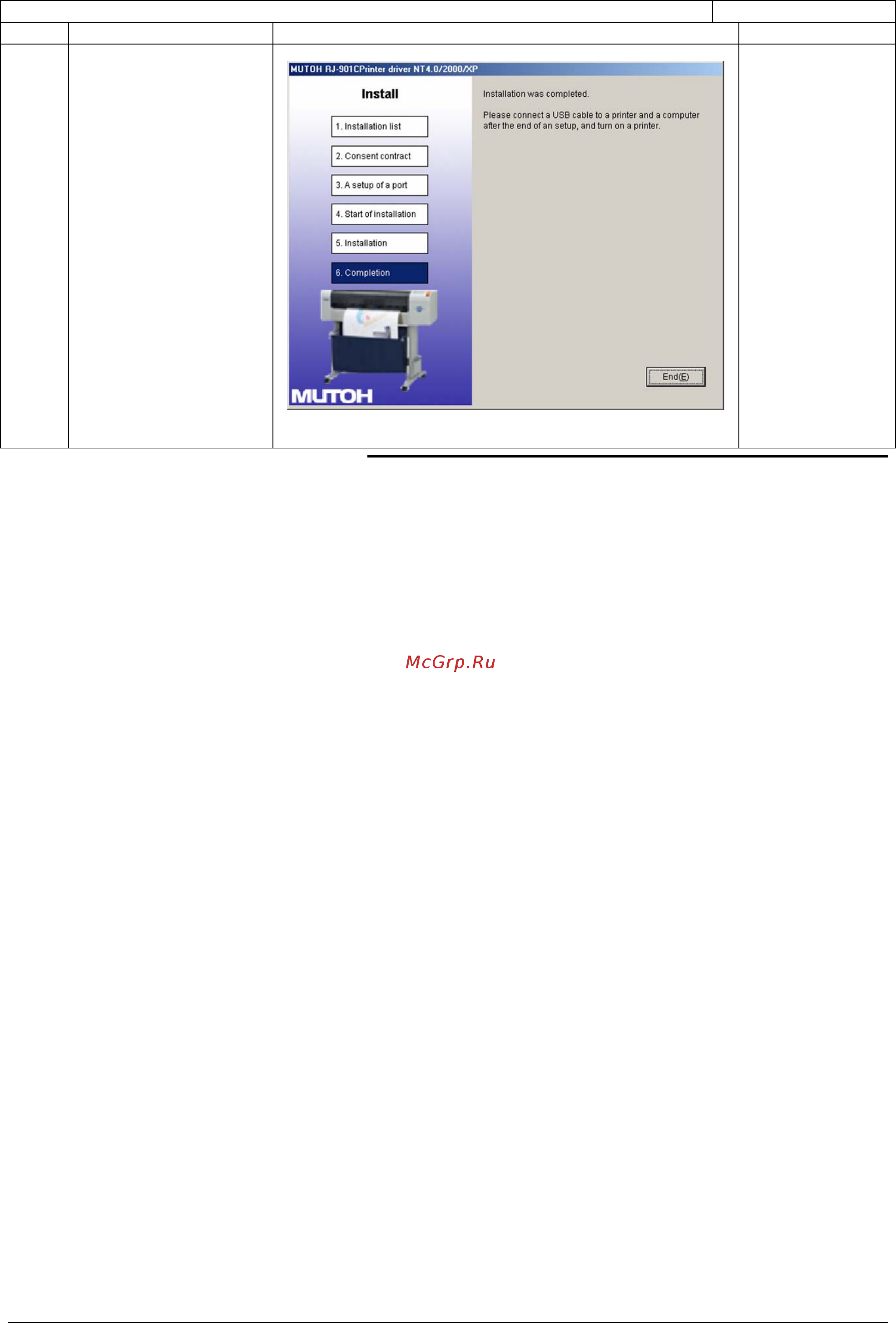

Экранная страница 5
Установка
завершена.
Теперь
монитор
состояния
установлен.
КОНЕЦ.
