Johnson 10R [37/54] Трансмиссия
![Johnson 10R [37/54] Трансмиссия](/views2/1023100/page37/bg25.png)
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ - 35
СМАЗКА
Трансмиссия
Заменяйте смазку в трансмиссии после первых 10
часов работы двигателя. Проверьте уровень и
состояние смазки через следующие 50 часов работы.
При необходимости долейте смазку.
Впоследствии проверяйте уровень и состояние смазки
через каждый 50 часов работы. Заменяйте смазку
через каждый 100 часов работы или один раз в сезон
(что наступит раньше). Используйте трансмиссионную
смазку Ultra-HPF™. При ее отсутствии можно
использовать смазку Hi-Vis® или другие
трансмиссионные "морские" масла, однако при
длительном использовании другой смазки может
ухудшиться долгосрочная надежность двигателя.
Обратитесь к вашему ДИЛЕРУ.
ВАЖНО: В состав рекомендуемой трансмиссионной
смазки входят специальные присадки для "морского"
применения. Нельзя использовать автомобильное
трансмиссионное масло, масло для 2-тактного или 4-
тактного двигателя и любые другие масла или
консистентные смазки для трансмиссии и коробки
передач.
Установите двигатель в нормальное рабочее
положение:
1) Снимите пробку слива/наполнения и пробку с
щупом указателя уровня масла на боковой
поверхности трансмиссии и полностью слейте
старое масло из трансмиссии.
2) Внимательно осмотрите слитое масло - нет ли в
нем металлической стружки, не имеет ли оно вид
молока и не приобрело ли оно черный цвет с
горелым запахом? Если слитое масло обладает
одной из этих характеристик, то обращайтесь к
вашему ДИЛЕРУ. Если масло в хорошем состоянии,
то продолжайте работу.
3) Поместите трубку для заливки масла в сливное/
заливное отверстие и медленно заливайте масло,
пока смазка не появится в отверстии индикатора
уровня масла. Емкость трансмиссии указана в
разделе “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ДВИГАТЕЛЯ”.
4) Перед вытаскиванием заливной трубки из
отверстия слива/залива масла установите на место
щуп уровня масла. После этого можно установить
на место пробку сливного/заливного отверстия, не
пролив при этом масло.
5) Надежно затяните обе пробки.

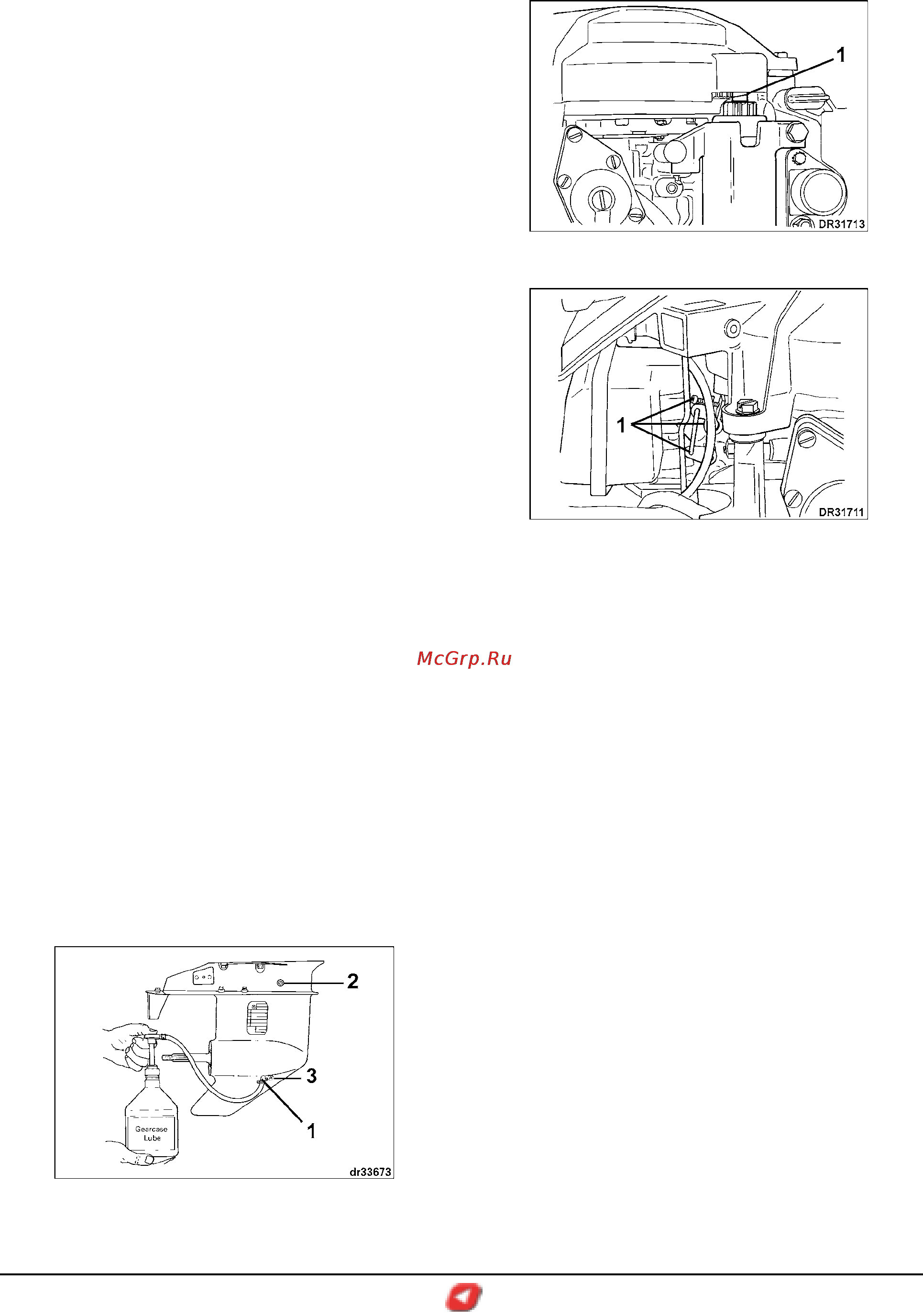

1. Пробка слива/заполнения
2. Пробка уровня смазки
3. Винт люльки передачи — НЕ ВЫВОРАЧИВАЙТЕ
Смазываемые точки
Периодичность смазки и рекомендуемые смазочные
масла указаны в разделе “ГРАФИК ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ И ОСМОТРА ДВИГАТЕЛЯ”.
1. Вал шестерни стартера
1. Толкатель кулачка, карбюратор и тяга газа
(дросселя)
