ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ ДЛЯ ОСВЕЩЕНИЯ

1. Муфта (оплетка)

2. Изоляционная лента, закрывающая электрические соединения

3. Лампочка освещения

Y - Желтый провод

YG - Желто-зеленый провод

YB - Желто-синий провод

Некоторые двигатели оснащены системой генератора переменного тока для питания осветительных лампочек в

лодке. Систем освещения с питанием от переменного тока поставляется в виде опционного комплекта.

ВАЖНО: Система вырабатывает переменный ток и ее НЕЛЬЗЯ непосредственно подключать к аккумулятору. Для

зарядки аккумулятора установите комплект зарядного устройства. Обращайтесь к вашему ДИЛЕРУ.

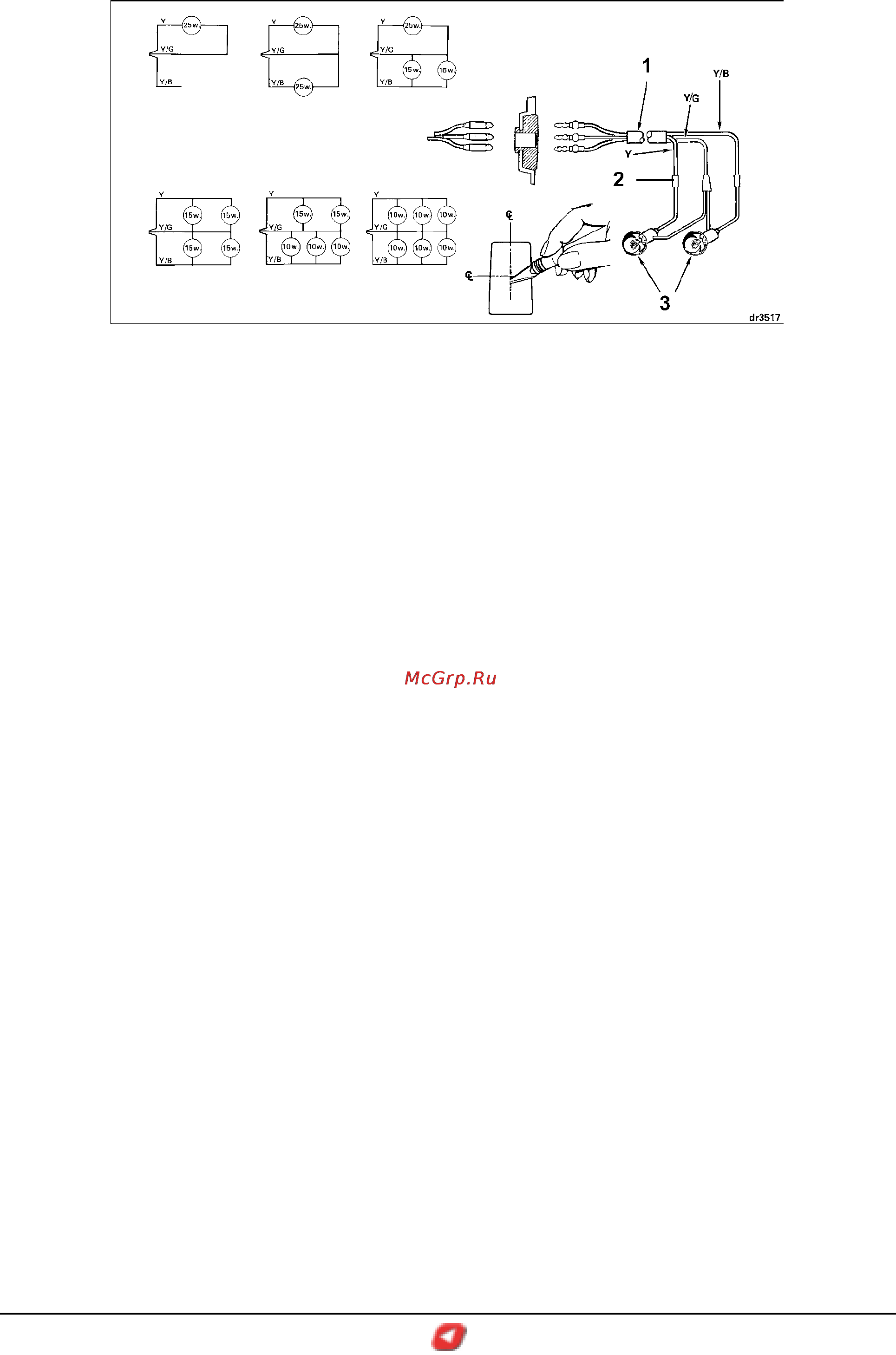

Можно использовать различные комбинации осветительных ламп. Используйте лампы напряжением 12 Вольт с

номинальной мощностью, как указано на рисунке.

Правильную разводку проводов выполните согласно рисунку.

Сделайте вертикальный разрез длиной 10 мм в центре крышки, закрывающей доступ к разъему переменного

напряжения, расположенного на нижнем кожухе двигателя. Проведите провода через прорезь в крышке.
