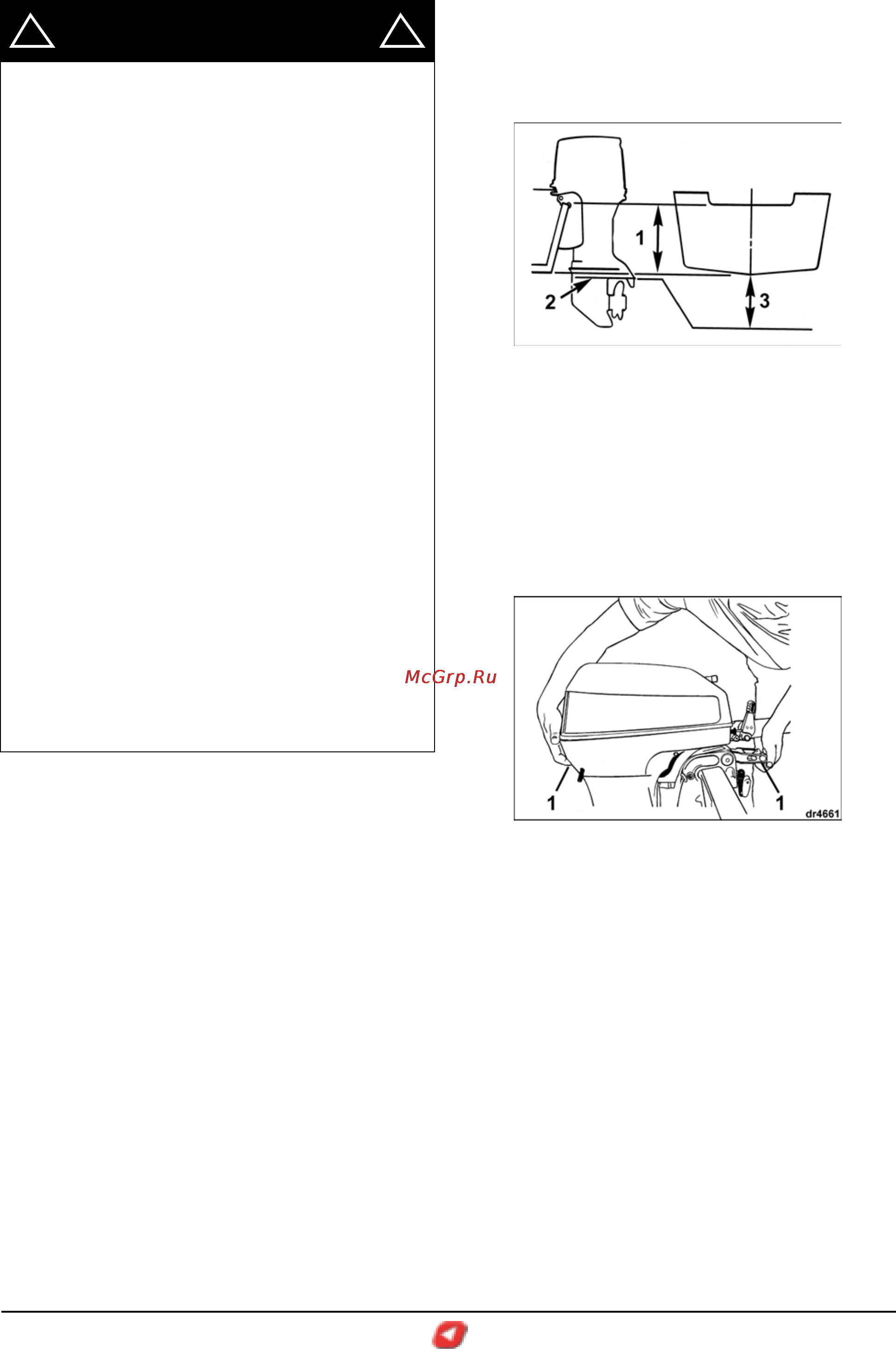

44 - ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
УСТАНОВКА
Высота транца и длина вала
Указанная в разделе “ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ ДВИГАТЕЛЯ” высота транца - это
высота транца лодки, необходимая для установки
вашего двигателя. Этот размер измеряется по центру
транца перпендикулярно дну лодки.
1. Высота транца
2. Антикавитационная плита
3. Окончательное положение - от 0 до 51 мм
Используйте эту процедуру, чтобы определить, годится
ли высота транца вашей лодки для длины вала
двигателя.
Поднимите двигатель с помощью ручек для подъема
(НЕ ручки наклона и не рулевой рукоятки) и разместите
двигатель по центру транца лодки.
1. Ручки для подъема
ПРЕДУПРЕЖДЕНИЕ
Мощность вашего двигателя не должна
превышать максимальной мощности, указанной
на шильдике с техническими параметрами лодки.
Превышение мощности может привести к потере
управления. Если на вашей лодке нет шильдика с
указанием максимальной мощности, то
обратитесь к вашему ДИЛЕРУ или к изготовителю
лодки.
Максимальная мощность в лодках,
предназначенных для двигателей с
дистанционным управлением, может быть
превышена при установке двигателя с
румпельным управлением с максимальной
номинальной мощностью. Если вы не уверены в
пригодности лодки для двигателя, то
проконсультируйтесь у вашего ДИЛЕРА или у
изготовителя лодки.
Неправильное согласование лодки и высоты
транца двигателя может привести к потере
устойчивости лодки и потере управления.
Смотрите раздел “Высота транца и длина вала”.
Не допускайте бокового перемещения и
возможного падения двигателя, надежно закрепив
его на транце лодки. Смотрите раздел “Установка
подвесного двигателя”.
Если крепежная поверхность для двигателя
повреждена или слишком тонкая для установки
двигателя, то она может сломаться во время
плавания, что приведет к потере управления.
Обязательно проверьте прочность транца лодки и
крепежного кронштейна. Толщина транца должна
быть от 41 до 70 мм.
! !
