10
Таблица 4.1 Единица измерения: мм
Модель
A
B
C
D
E
F
G
H
I
J
RK-18BHG2N
940
430
740
738
206
125
1015
275
720
-
RK-24BHG2N
1101
515
820
1159
1260
555
1002
160
235
270
RK-36BHG2N
1011
748
820
1115
1230
790
979
160
231
290
RK-48BHG2N
RK-60BHG2N
1011
788 820
1115
1235 830 979 160 256 330

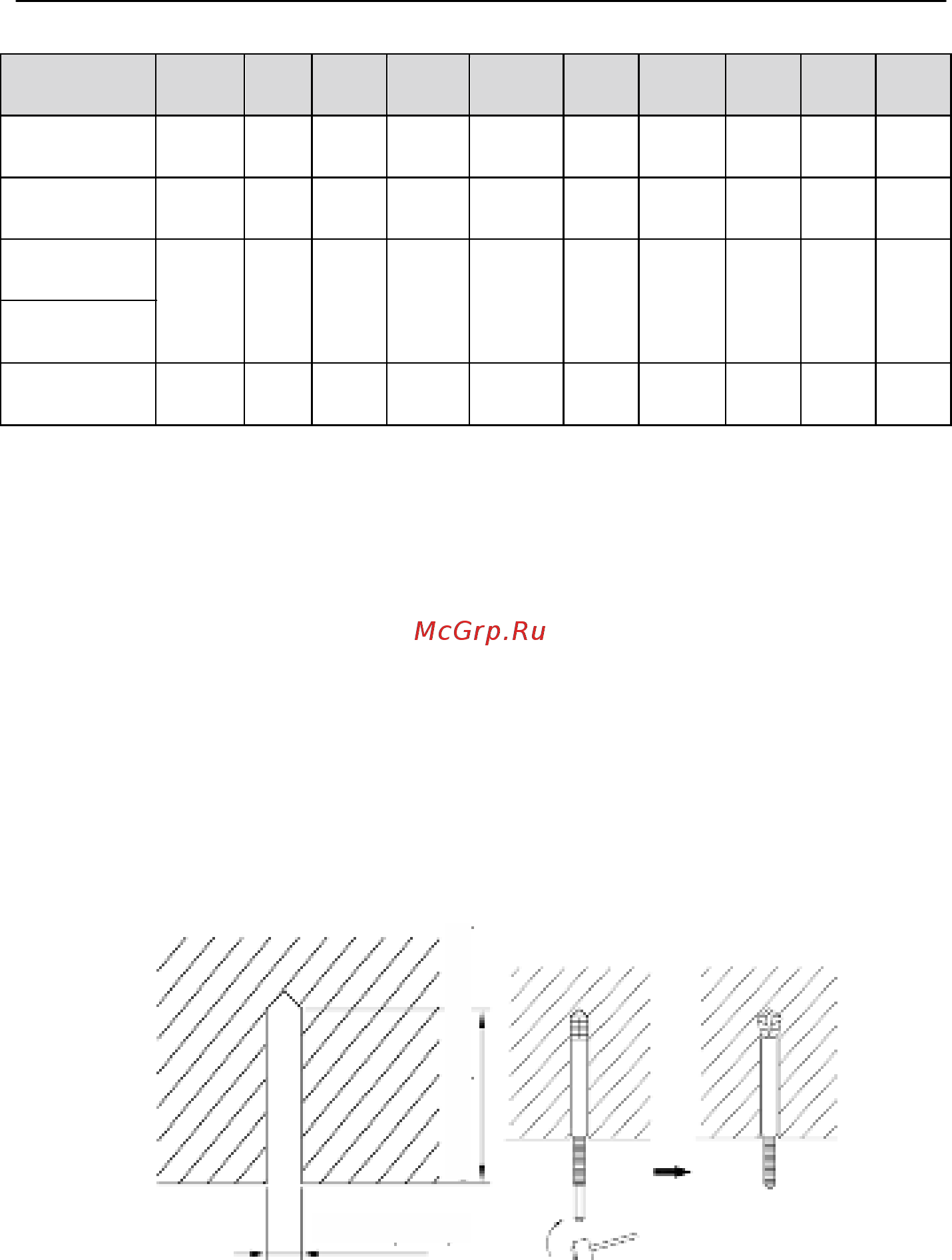

4.1.2 Установка подвесных шпилек
(1). Установите шпильки на потолке в месте, достаточно прочном для
подвески блока. Отметьте расположение шпилек, ориентируясь на
монтажный шаблон. С помощью дрели для бетонных конструкций
просверлите отверстия диаметром 12,7 мм (1/2 дюймов). (См. Рис. 4.2).
(2). Вставьте анкера в просверленные отверстия, затем вставьте шпильки в
анкера и полностью забейте их с помощью молотка (См. Рис. 4.3).
(3). Установите подвесной кронштейн на блок (См. Рис. 4.4).
(4). Установите подвесные кронштейны блока на шпильки, закрепленные на
потолке, а также установите специальную гайку (Рис. 4.5).
Рис
. 4.2 Рис. 4.3
φ12.7мм(1/2фут)
60 до 70 мм(2-3/8 до 2-3/4фут)
