Dantex RK-60BHG2N/RK-60HG2NE-W [21/37] Монтаж дренажного трубопровода
![Dantex RK-60BHG2N/RK-60HG2NE-W [21/37] Монтаж дренажного трубопровода](/views2/1240065/page21/bg15.png)
Для точного определения необходимого количества дополнительного
хладагента для заправки см. Таблицу 4.4.

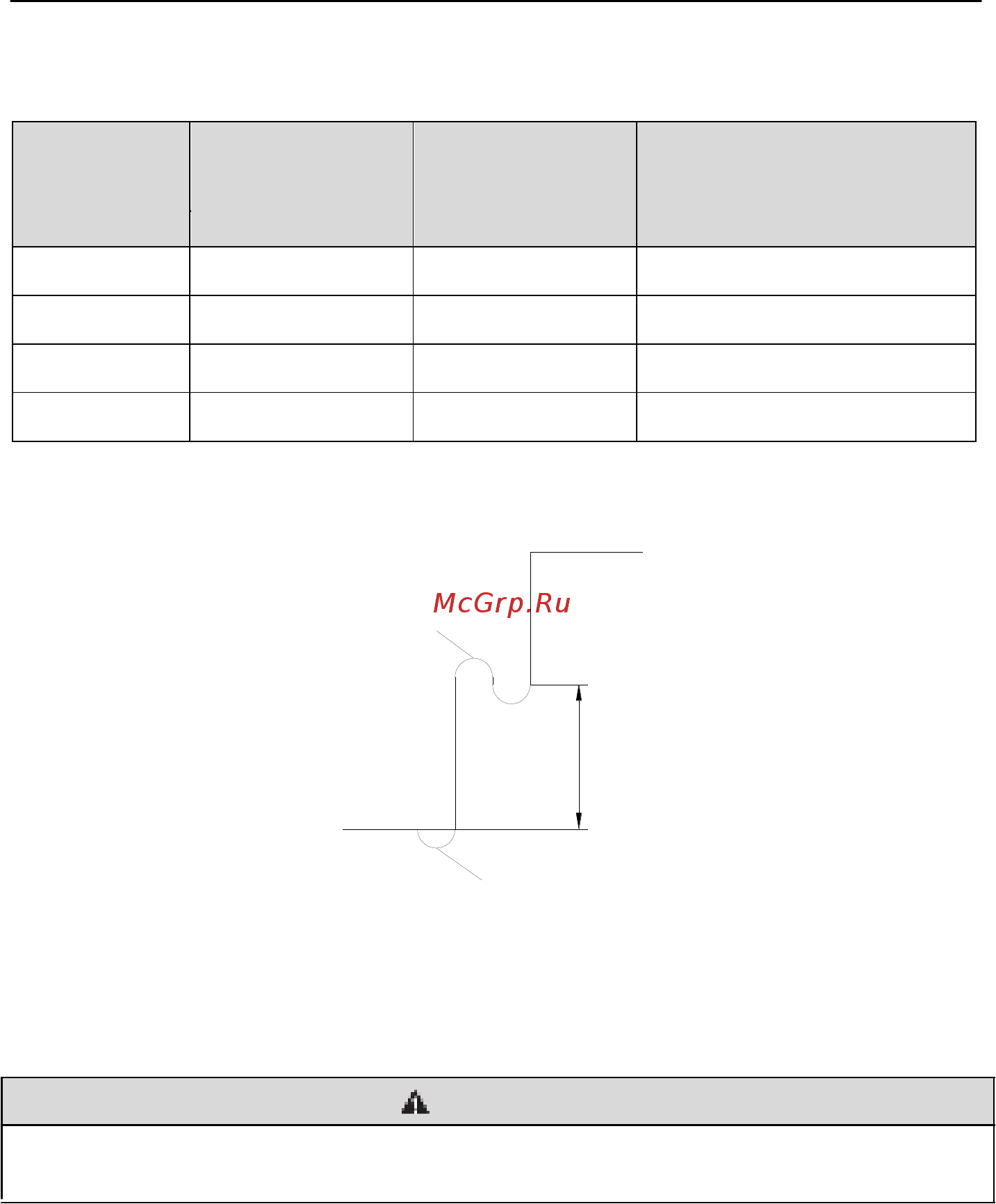

Таблица 4.4
Модель, кБТЕ/ч
Стандартная длина
трубопровода
Допустимая длина
трубопровода, не
требующая заправки
дополнительного
количества хладагента
Дополнительное количество хладагента
для удлиненного трубопровода
18
5,0 м
≤7,0 м
22 г/м
24~36
5,0 м
≤7,0 м
54 г/м
42~48
5,0 м
≤7,0 м
110 г/м
60
7,5 м
≤9,5 м
110 г/м
Если перепад высот между внутренним и наружным блоками превышает 10 м,
необходимо обеспечить петли на газовом трубопроводе для возврата масла
через каждые 6 метров
4.5 Монтаж дренажного трубопровода
4.5.1 Монтаж дренажного трубопровода
19
Рис
. 4.19
6 м (19-2/3 фута)
Петля для возврата масла
Петля для возврата масла
Наружный блок
Внутренний блок
(1). Устанавливайте дренажный шланг под уклоном не менее 1/50 - 1/100 таким
образом, чтобы воздух не задерживался в трубопроводе (Рис. 4.20).
(2). Убедитесь в отсутствии протеканий или трещин в шланге во избежание
задерживания воздуха в трубопроводе (Рис. 4.20).
(3). Если длина шланга превышает норму, установите опоры для его поддержания
(Рис. 4.21).
(4). Всегда используйте теплоизолированный дренажный шланг.
Установите дренажный шланг в соответствии с инструкциями, описанными в данном руководстве по
монтажу, и поддерживайте температуру, необходимую для предотвращения конденсации. Некорректный
монтаж дренажного трубопровода может привести к утечкам конденсата.
ОСТОРОЖНО!
