29
①.
Силовой кабель для клапана притока свежего воздуха находятся под высоким напряжением, в
то время как слаботочный кабель связи и соединительный провод проводного пульта
управления находятся под низким напряжением. Они должны быть расположены раздельно во
избежание электромагнит ных помех.
②.
Силовой и слаботочный кабели должны проходить через резиновые уплотнительные кольца
на
стороне
электрического
блока
управления.
③.
Не переплетайте между собой соединительный провод проводного пульта управления и
кабель связи либо расположите их параллельно друг другу во избежание неисправностей.
④.
Силовой и слаботочный кабели должны быть надежно зафиксированы по отдельности.
Силовой кабель должен быть зафиксирован большими хомутами, слаботочный кабель -
малыми хомутами.
⑤.
Зафиксируйте с помощью винтов на клеммной панели провода кабеля связи между
внутренним и наружным блоками, а также провода силового кабеля. Некорректное
подключение может стать причиной возгорания.
⑥.
Если слаботочный кабель внутреннего блока (для подсоединения к наружному блоку) и силовой кабель
подсоединены некорректно, может возникнуть неисправность блока.
⑦.
Осуществляйте подключение слаботочного кабеля внутреннего блока корректно, ориентируясь на схемы,
указанные на Рисунках 4.39 - 4.40.
⑧.
Внутренний и наружный блоки должны быть заземлены, используйте для этого соответствующий
заземляющий провод
.
⑨.
Блок должен быть заземлен в соответствии с государственными стандартами электрической
безопасности
.
(6). Электропроводка на стороне наружного блока
Примечание: При подключении проводов силового кабеля убедитесь, что
чередование фаз сети электропитания соответствует последовательности фаз на
клемме данного блока. В противном случае компрессор может вращаться в
обратную сторону, что приведет к неправильной работе блока. Также при
обратном чередовании фаз возможно появление ошибки E6 на панели индикации
внутреннего блока

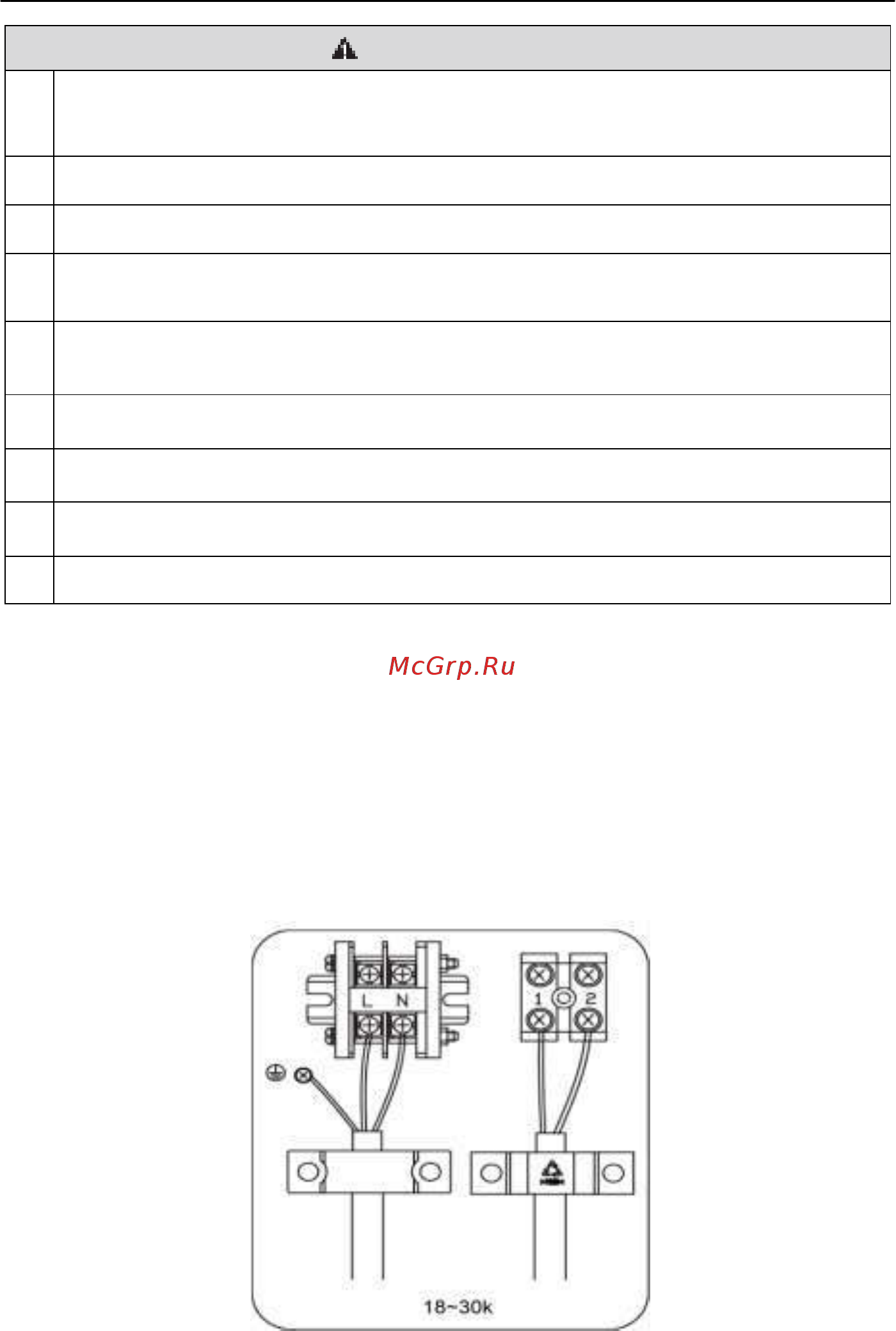

Снимите боковую крышку с ручкой (для блоков моделей 18~30 кБТЕ/ч) /
фронтальную панель (для блоков моделей 36~60 кБТЕ/ч) наружного блока и
установите наконечники слаботочного и силового кабелей в соответствующие
клеммы.
Блоки с однофазным электропитанием
Рис 4.42
ОСТОРОЖНО!
