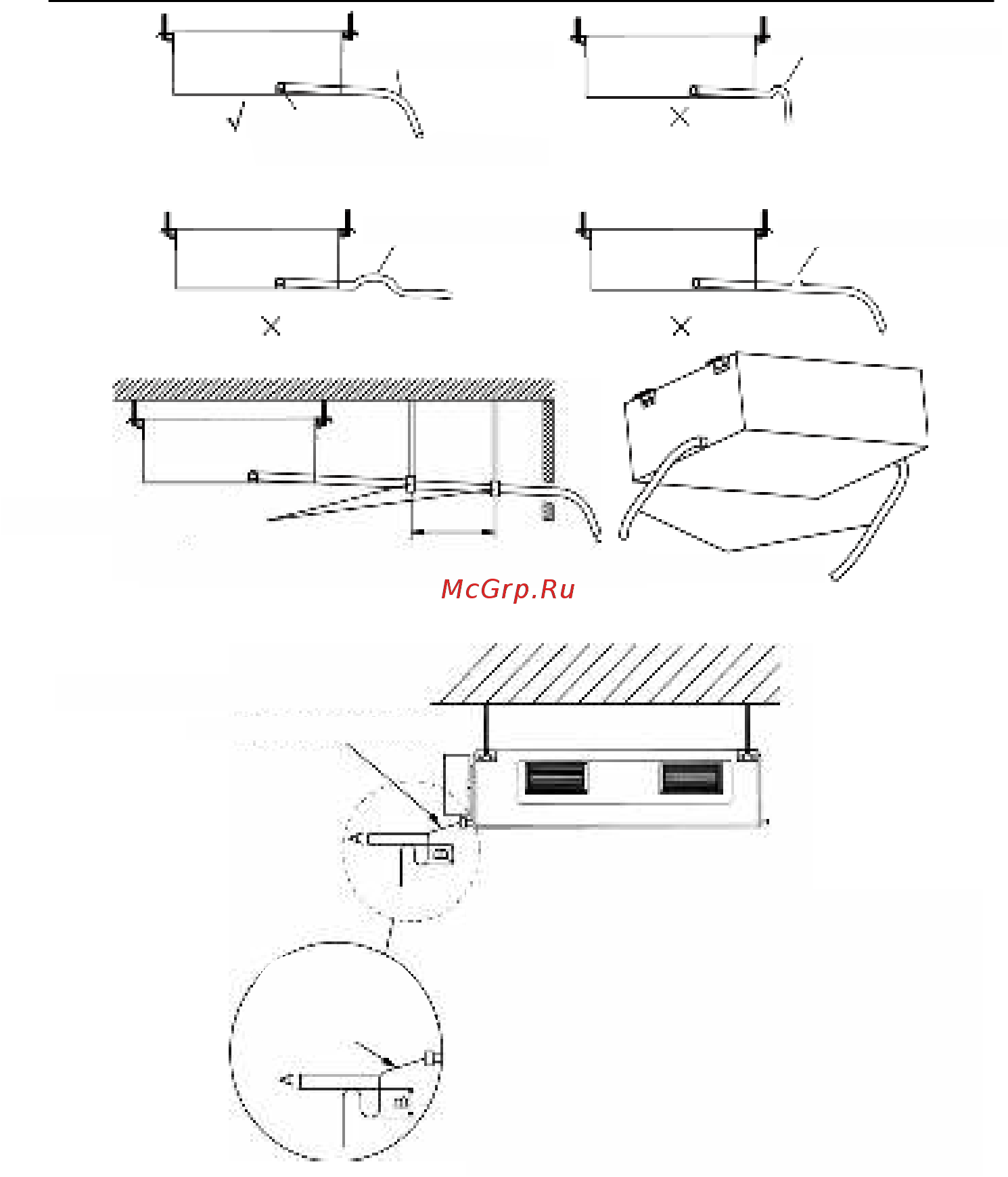

Рис
.
4.20
Дренажный шланг
Петля
Подъем
Утечка воздуха
Рис.
4.21
Рис.
4.22
Дренажный шланг
Опора
20
Конец
дренажного шланга должен
быть опущен до уровня ниже
данного дренажного порта
1-1,5 м (3-2/7-5 футов)
Рис.
4.23
Отвод конденсата
Увеличенный вид
отвода конденсата
Если в блоке наблюдается отрицательное
давление, необходимо установить сифон
против обратного тока воды. Технические
характеристики:A=B>(0.145P/10000+20)/25.4(дюйм)
P – абсолютное давление внутри блока.
Единица измерения давления - фунт/кв. дюйм
изб.
Отвод конденсата
(5). Используйте дренажный шланг подходящего размера, см. Таблицу 3.3.
(6). Дренажные выходы располагаются с обеих сторон: справа и слева. Оба
дренажных выхода должны быть надежно теплоизолированы. Подберите
дренажный выход, соответствующий требованиям на месте (Рис. 4.22).
(7). Агрегат поставляется по умолчанию с одним дренажным выходом слева (на
стороне электрического блока управления); второй дренажный выход справа закрыт
пробкой.
(8). При использовании правого дренажного выхода закройте пробкой левый
дренажный выход (Рис. 4.24).
