Dantex RK-60BHG2N/RK-60HG2NE-W [6/37] Подготовка к монтажу
![Dantex RK-60BHG2N/RK-60HG2NE-W [6/37] Подготовка к монтажу](/views2/1240065/page6/bg6.png)
4
3
Подготовка к монтажу
3.1 Стандартные принадлежности
Стандартные принадлежности, указанные ниже, поставляются в комплекте с
агрегатом и должны быть использованы строго по назначению .

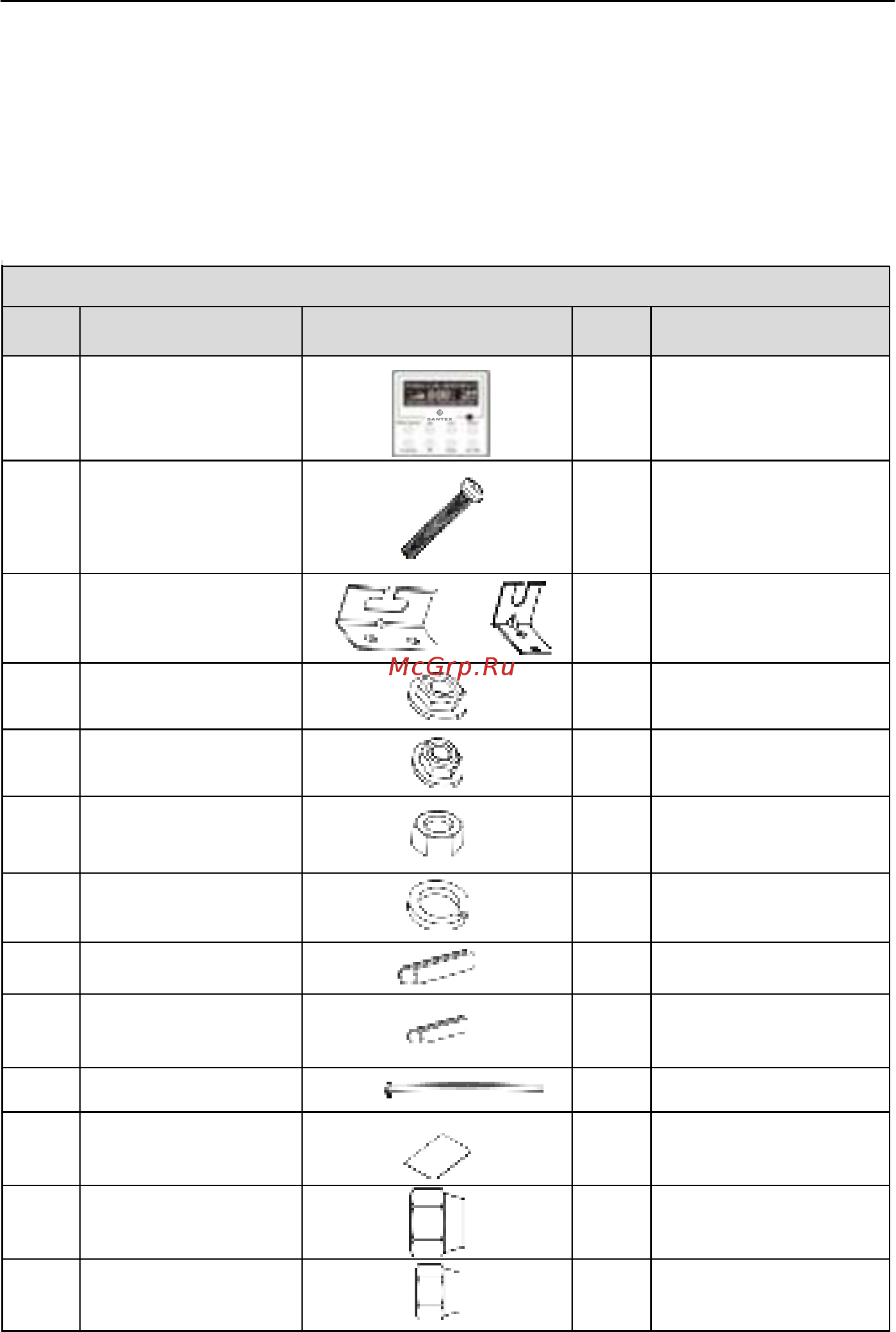

Таблица 3.1
Принадлежности внутреннего блока
No. Наименование Внешний вид Кол-во Назначение
1
Проводной пульт
управления
1
Для управления
внутренним блоком
2 Винт 2
Для фиксации
основания
проводного
пульта управления в
монтажном отверстии в
стене
3 Подвесной кронштейн
или
4
Для фиксации внутреннего
блока
4 Гайка с шайбой 8
Для фиксации
шпильки на корпусе
5 Гайка с шайбой 4
Для фиксации
шпильки на корпусе
6
Гайка
4
Для использования со
шпилькой при монтаже
блока
7 Пружинная шайба 4
Для со шпилькой при
монтаже блока
8 Изоляция
1
Для изоляции газового
трубопровода
9 Изоляция 1
Для изоляции
жидкостного
трубопровода
10
Хомут
8 Для фиксации изоляции
11 Изоляция 2
Для изоляции
дренажного
трубопровода
12 Гайка 1
Для подсоединения
газового трубопровода
13 Гайка 1
Для подсоединения
жидкостного
трубопровода
