Dantex RK-60BHG2N/RK-60HG2NE-W [23/37] Осторожно
![Dantex RK-60BHG2N/RK-60HG2NE-W [23/37] Осторожно](/views2/1240065/page23/bg17.png)

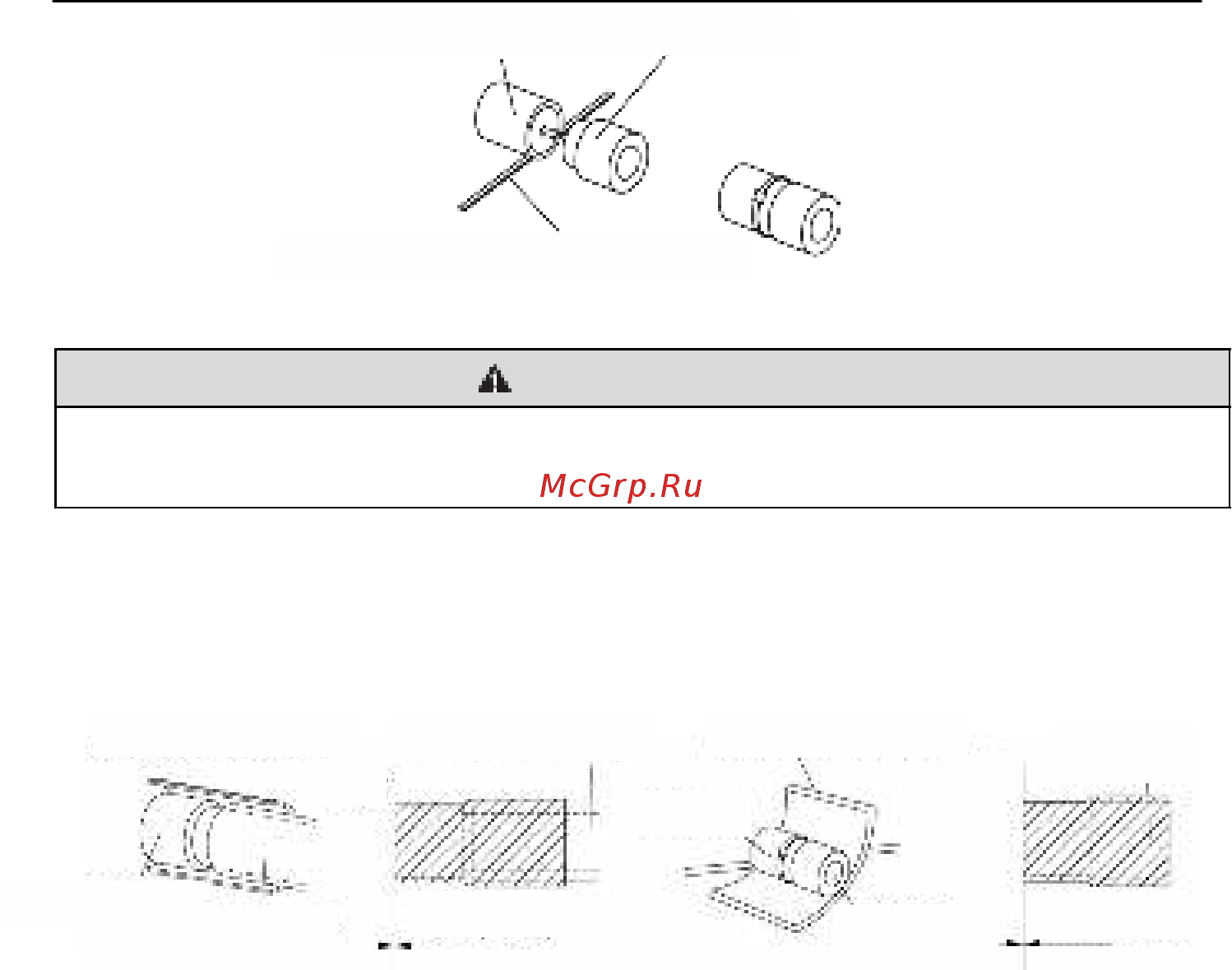

Рис. 4.24
(9). Убедитесь, что место соединения дренажного выхода и сливного шланга
надежно изолировано (Рис.4.25).
(10). Неиспользуемый дренажный выход также должен быть надежно
изолирован (Рис. 4.26).
Рис.
4.25 Рис. 4.26
21
Всегда следите, чтобы неиспользуемый дренажный выход был закрыт пробкой, зафиксированной
нейлоновым хомутом. Если пробка не установлена либо не зафиксирована нейлоновым хомутом, в
режиме охлаждения может произойти утечка конденсата.
Дренажный выход
Пробка
Хомут
Изоляция дренажного шланга
Дренажный выход
Теплоизолированный
сливной шланг
Блок
0мм, (0 дюйм)
Пробка
Теплоизолированный
сливной шланг
Изоляция дренажного шланга
Блок
0мм, (0 дюйм)
Дренажный
выход
Пробка
(11). Изоляционная лента имеет клейкую сторону, покрытую защитной пленкой,
после снятия которой ленту можно наклеить непосредственно на дренажный шланг.
Заметки по использованию дренажного насоса для откачки конденсата:
1). В блоках, оснащенных дренажным насосом для откачки конденсата, может
использоваться только один дренажный выход – тот, что расположен на стороне
электрического блока управления. Подсоединение дренажного шланга
осуществляется исключительно к данному дренажному выходу.
2). См. Таблицу 3.3 для определения подходящего размера дренажного выхода в
блоках с насосом для откачки конденсата, отличающегося от размера дренажного
выхода в блоках без насоса для откачки конденсата.
3). В блоках с насосом для откачки конденсата оба дренажных выхода закрыты
пробками по умолчанию. Инструкции по монтажу идентичны описанным выше.
4). Монтаж дренажного шланга с насосом для откачки конденсата должен
осуществляться в соответствии с Рисунком ниже.
ОСТОРОЖНО!
