Dantex RK-60BHG2N/RK-60HG2NE-W [17/37] Подсоединение трубопровода на стороне наружного блока
![Dantex RK-60BHG2N/RK-60HG2NE-W [17/37] Подсоединение трубопровода на стороне наружного блока](/views2/1240065/page17/bg11.png)

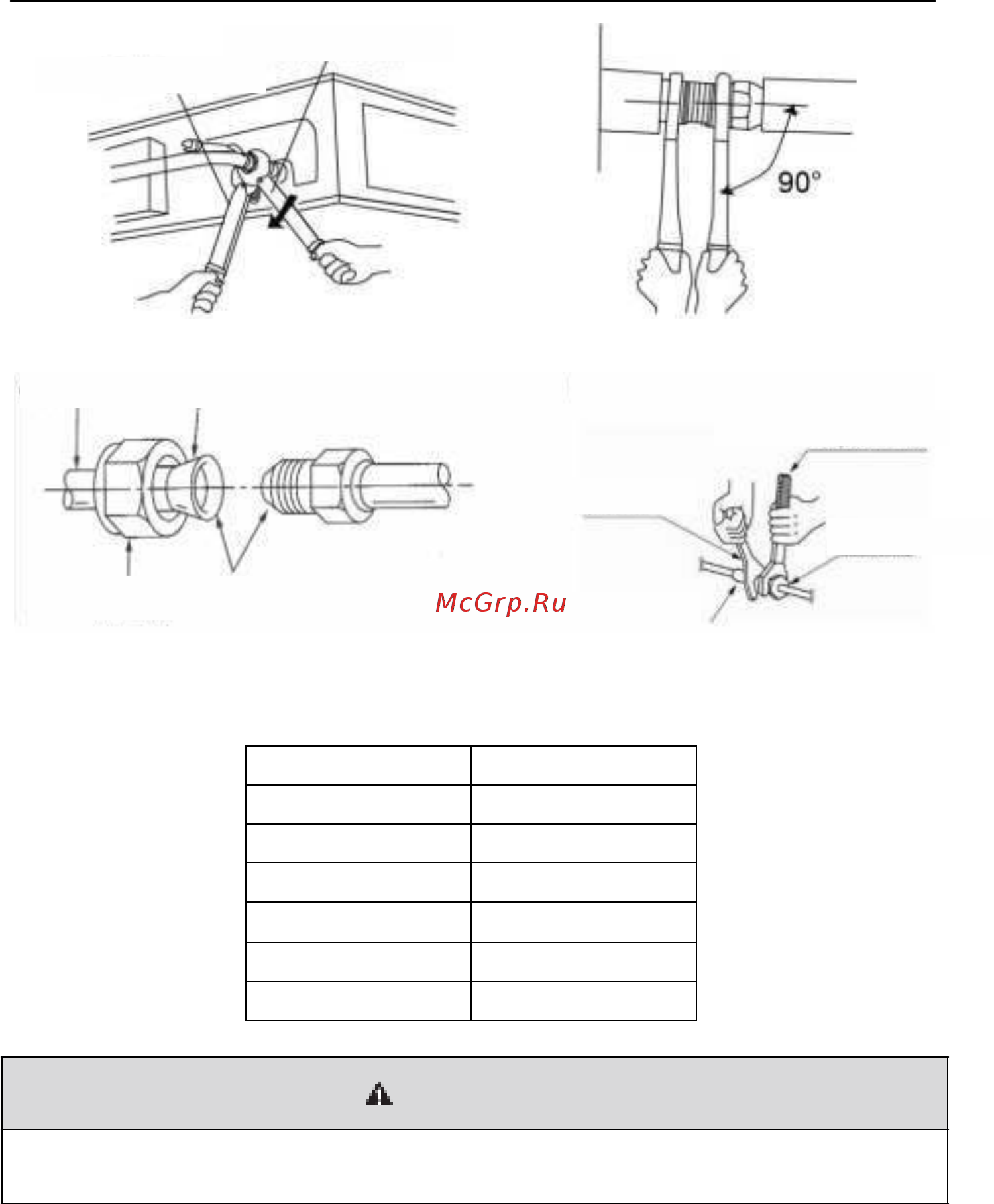

Рис
. 4.12
Опорный гаечный ключ
Гаечный ключ с
регулировкой момента
Рис. 4.13
Медная труба
Таблица 4.3 Крутящий момент для
конусной гайки
Диаметр трубопровода Крутящий момент
1/4˝(Дюйм) 15-30 (Н·м)
3/8˝(Дюйм) 35-40 (Н ·м)
1/2˝(Дюйм) 45-50 (Н ·м)
Конусная гайка
Масло для смазки (для
уменьшения трения конусной гайкой)
Масло для смазки (повышает
герметичность соединения)
Гаечный ключ
Резьбовое соединение
Гаечный ключ с регулировкой момента
Конусная гайка
5/8˝(Дюйм) 60-65 (Н·м)
3/4˝(Дюйм) 70-75 (Н·м)
7/8˝(Дюйм) 80-85 (Н·м)
4.3.4 Подсоединение трубопровода на стороне наружного
блока
Установите конусную гайку соединительного трубопровода на резьбовой порт
вентиля наружного блока и закрутите ее. Крутящий момент конусной гайки идентичен
крутящему моменту для внутреннего блока.
Газовый трубопровод должен подсоединяться только после полного подключения жидкостного
трубопровода.
15
ОСТОРОЖНО!
