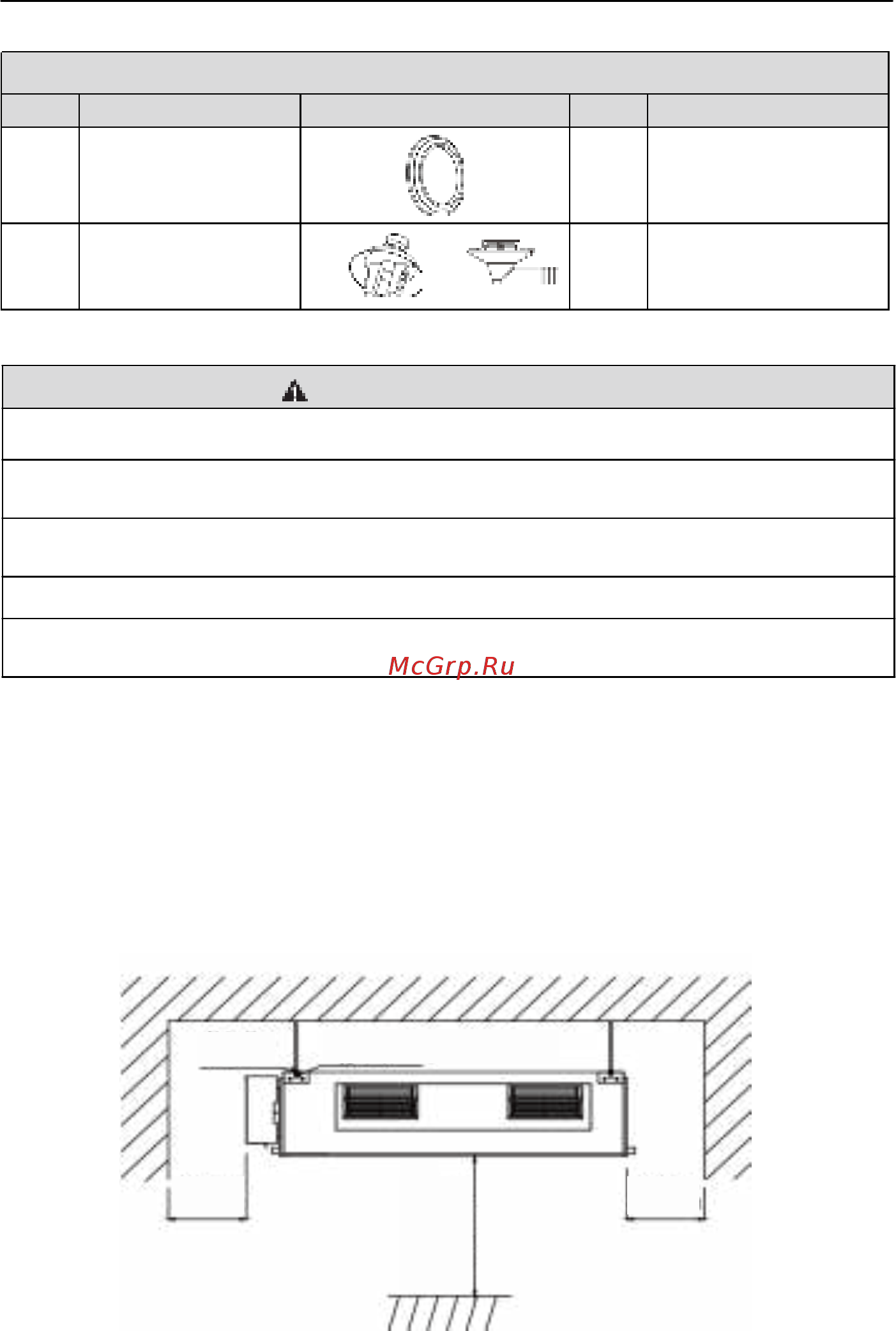

5
Таблица 3.2
Принадлежности наружного блока
No. Наименование Внешний вид Кол -во Назначение
1
Пробка для дренажа
1 или 3
Для закрытия
неиспользуемого
выхода дренажного
трубопровода
2
Переходник для
дренажного
трубопровода
или
1
Для подсоединения к
ПВХ - дренажному
трубопроводу
3.2 Выбор места для монтажа
Определите место для монтажа согласно правилам, описанным ниже:
3.2.1 Внутренний блок
(1). Устанавливайте блок на надежной опоре, способной выдержать вес
блока
.
(2).
Входы/выходы внутреннего блока не должны загораживаться
посторонними предметами либо подвергаться воздействию наружного
воздуха
.
(3).
Убедитесь, что монтаж внутреннего блока осуществляется в полном
соответствии с монтажными схемами с учетом всех рекомендованных
монтажных расстояний
(См. Рис. 3.1.)
①.
Устанавливайте блок на надежной
опоре, способной выдержать вес
блока. Ненадежное
крепление
может
привести к падению
блока
.
②. Категорически запрещается устанавливать блок в местах, где есть утечки
легковоспламеняющегося газа.
③. Категорически запрещается устанавливать блок в непосредственной близости от источников
тепла, пара либо легковоспламеняющегося газа.
④. Категорически запрещается разрешать детям до 10 лет самостоятельно обращаться с агрегатом.
⑤. Запрещается использовать кондиционер в помещениях с повышенной влажностью воздуха, таких
как прачечные или ванные комнаты.
Гайка
с шайбой
Пружинная шайба гайки
250 мм
(9-7/8 дюймов)
250 мм
(98-3/8 дюймов)
Рис. 3.1
