Dantex RK-60BHG2N/RK-60HG2NE-W [15/37] Монтаж соединительного трубопровода
![Dantex RK-60BHG2N/RK-60HG2NE-W [15/37] Монтаж соединительного трубопровода](/views2/1240065/page15/bgf.png)

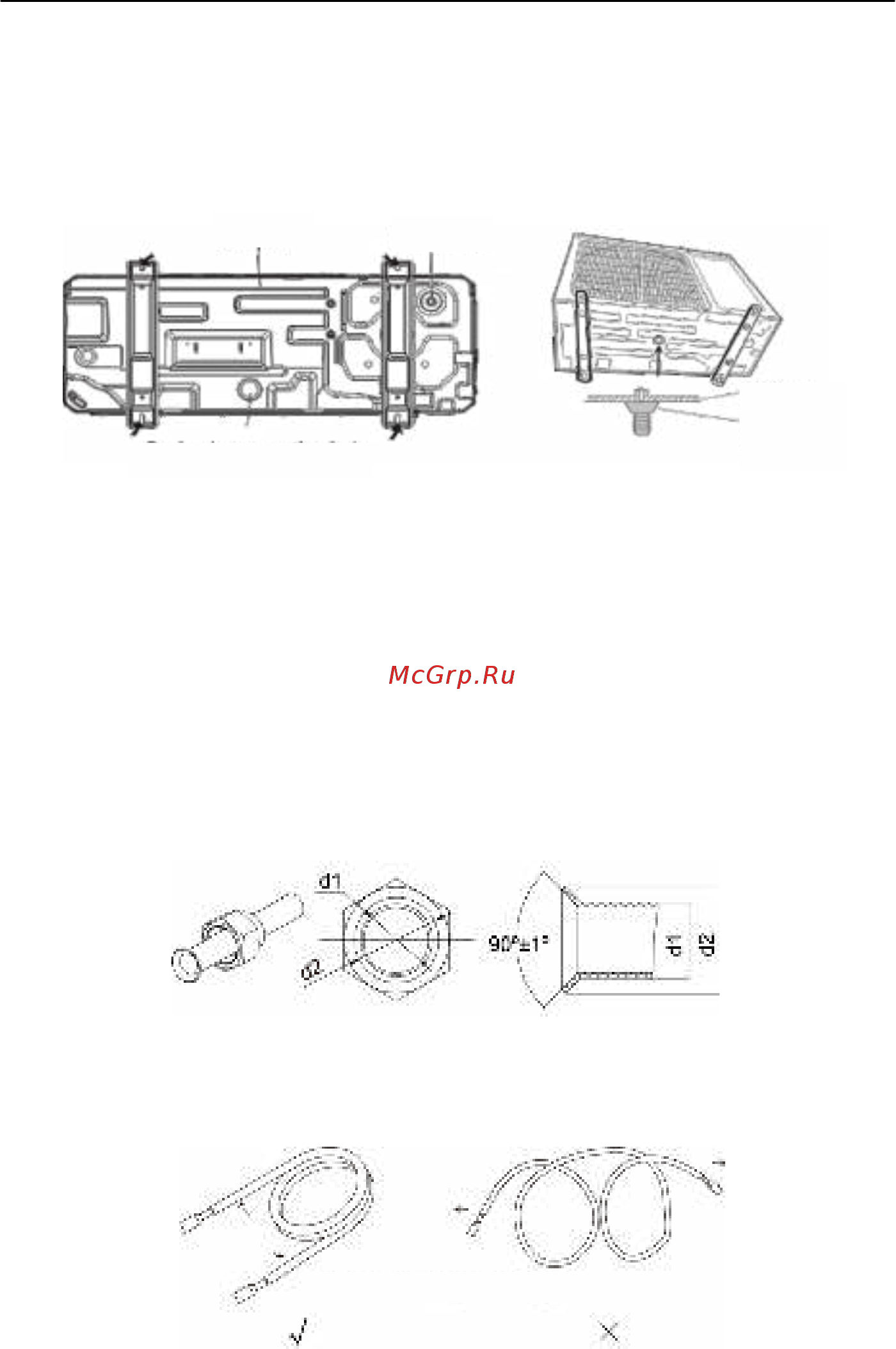

Рис
. 4.8
4.3 Монтаж соединительного трубопровода
4.3.1 Развальцовка
13
Основание
Пробка
Монтажное отверстие дренажного трубопровода
Шасси
Дренажный
переходник
Рис
. 4.9
(2). Во время монтажа дренажного трубопровода помимо монтажного отверстия
для дренажного трубопровода все остальные отверстия должны быть закрыты
пробками во избежание утечки конденсата (только для блоков с тепловым
насосом)
(3). Инструкция по монтажу: Вставьте переходник трубопровода в отверстие
диаметром φ 25 мм (1 дюйм), находящееся в основании блока и затем подсое-
дините дренажный трубопровод к переходнику.
(1). Отрежьте соединительный трубопровод с помощью трубореза и удалите
заусенцы.
(2). Держите трубопровод под наклоном для предотвращения попадания металли-
ческой стружки в трубопровод.
(3). Извлеките конусные гайки с запорного вентиля наружного блока и контейнера
с принадлежностями для внутреннего блока, далее вставьте их в соединительный
трубопровод, после чего развальцуйте соединительный трубопровод с помощью
инструмента для развальцовки труб.
(4). Убедитесь, что развальцованная часть гладкая, равномерная и без трещин
(См. Рис. 4.9).
4.3.2 Изгиб
.
Рис
4.10
Растяните трубопровод путем его распрямления
(1). Изгиб трубопроводов осуществляется вручную. Будьте аккуратны в процессе
изгибания трубопроводов во избежание их повреждения.
