4.2 Монтаж наружного блока

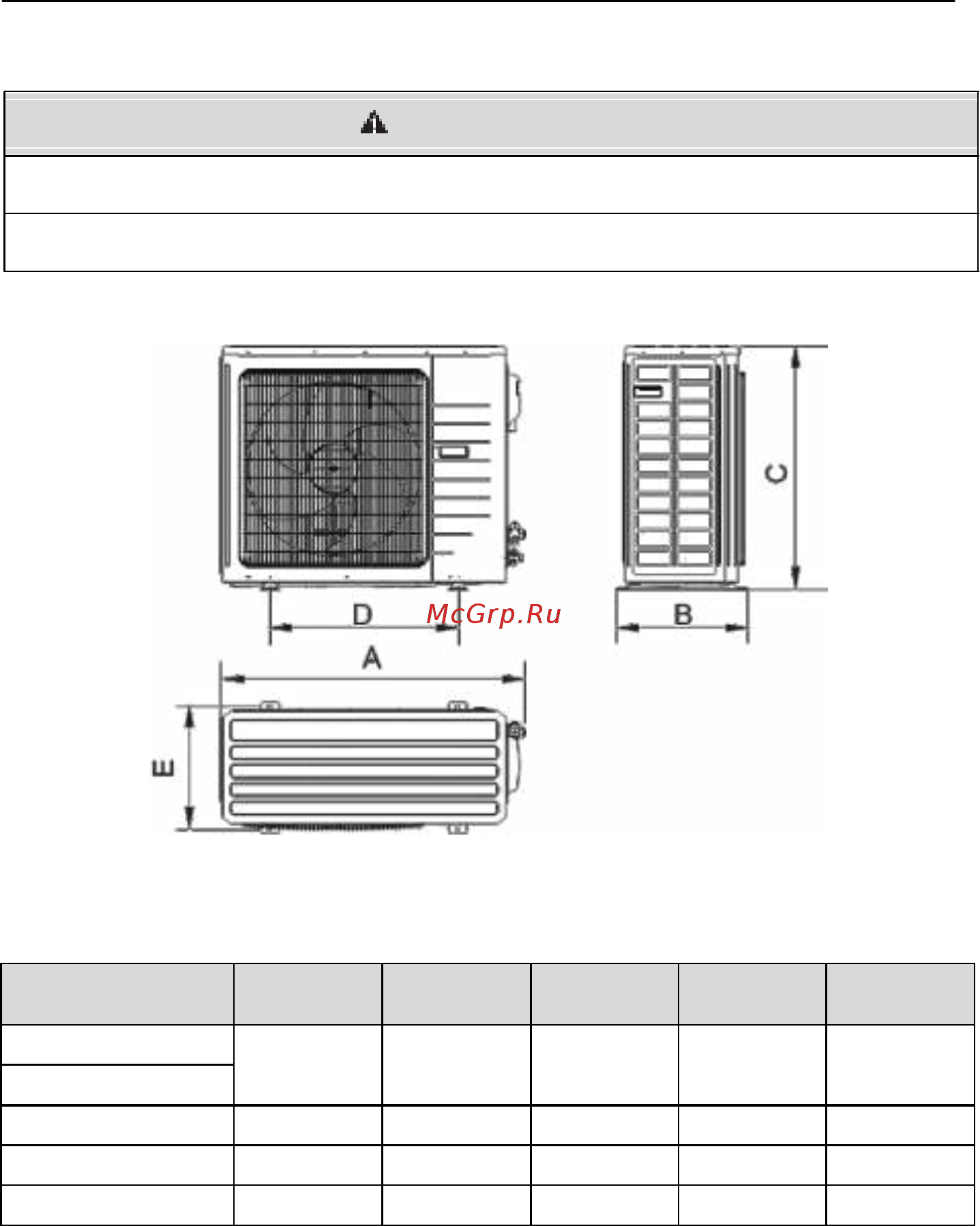

4.2.1 Габаритные размеры наружного блока
Рис
.
4.7
Таблица 4.2 Единица измерения:
мм
Модель
A B C D E
RK-18HG2NE-W
955 395 700 560 360
RK-24HG2NE-W
RK-36HG2NE-W 980 425 790 610 395
RK-48HG2NE-W
1120 440 1100 631 400
RK-60HG2NE-W
980 410 1350 572 376
4.2.2 Дренажный трубопровод наружного блока
Примечание: только для блоков с тепловым насосом
(1). Для отвода конденсата во время обогрева необходимо установить
дренажный трубопровод и подключить его к наружному блока (только
①. Устанавливайте блок на поверхность под углом наклона не более 5°.
②. Если блок устанавливается в месте, подвергаемом воздействию сильного ветра, необходимо
предусмотреть дополнительную защиту для надежной фиксации.
12
для блоков с тепловым насосом).
ПРЕДУПРЕЖДЕНИЕ!
