3.2.2 Наружный блок
①. Устанавливайте блок на поверхность под углом наклона не более 5°.
②.
Если блок устанавливается в месте, подвергаемом воздействию сильного ветра, необходимо
предусмотреть дополнительную защитную панель
.
(4). Агрегат должен быть установлен в месте, обеспечивающем легкий доступ к
подключению дренажа, и надежный отвод конденсата по дренажному
трубопроводу.
(5). Убедитесь в наличии свободного пространства вокруг блока, достаточного для
осуществления технического обслуживания. Также, обеспечьте расстояние от
внутреннего блока до потолка.
(1). При возможности не устанавливайте блок в месте, подвергаемом прямому
воздействию солнечных лучей.
(2). Устанавливайте наружный блок в месте, обеспечивающем максимальную
защиту от неблагоприятных воздействий погодных условий.
(3). Устанавливайте наружный блок в месте, обеспечивающем легкое
подключение к внутреннему блоку.
(4). Устанавливайте наружный блок в месте, обеспечивающем
беспрепятственный слив конденсата во время работы в режиме обогрева. Не
подвергайте животных или растения прямому воздействию выходящего из
агрегата горячего воздуха.
(5). Учитывайте вес блока при выборе места для монтажа таким образом, чтобы
уровни шума и вибрации во время эксплуатации были минимизированы.
(6). Поверхность, на которую устанавливается агрегат, должна быть достаточно
прочной, чтобы выдерживать вес блока.

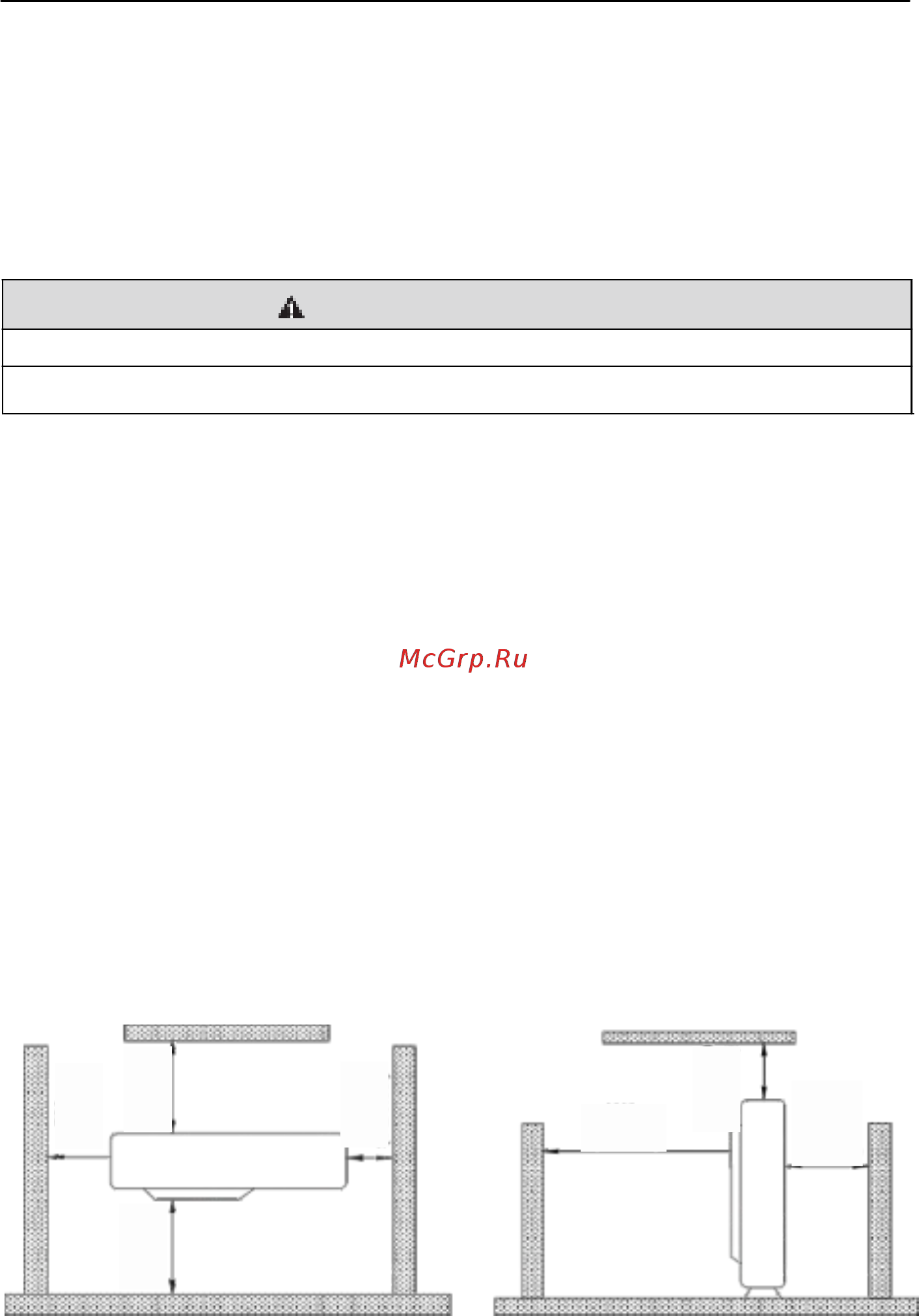

(7). Обеспечьте свободное пространство вокруг блока, как показано на Рис. 3.2
таким образом, чтобы обеспечивалось беспрепятственное движение воздушного
потока.
Рис
. 3.2
ПРЕДУПРЕЖДЕНИЕ!
>2000мм
(6-5/9фут)
>500мм
(1-2/3фут)
>500мм
(1-2/3фут)
>500мм
(1-2/3фут)
>500мм
(1-2/3фут)
>2000мм
(3-2/7фут)
>2000мм
(6-5/9фут)
