14
Держа трубопровод напротив входа во внутренний блок, поворачивайте
конусную гайку вручную.
Для полного закручивания конусной гайки используйте гаечный ключ с
регулировкой момента
Держите гаечный ключ с регулировкой момента под правильным углом, как показано на Рисунке 4.12,
для корректного закручивания конусной гайки.
①.
②.
Не снимайте конусную гайку до тех пор, пока соединительный трубопровод не будет достаточно
подсоединен таким образом, чтобы пыль и различные загрязнения не попали в трубопровод
.
Убедитесь, что трубопровод соответствует резьбовому соединению внутреннего блока. Если
центровка осуществлена некорректно, конусная гайка не сможет плавно закручиваться. При
чрезмерном крутящем моменте конусной гайки ее резьба может повредиться.

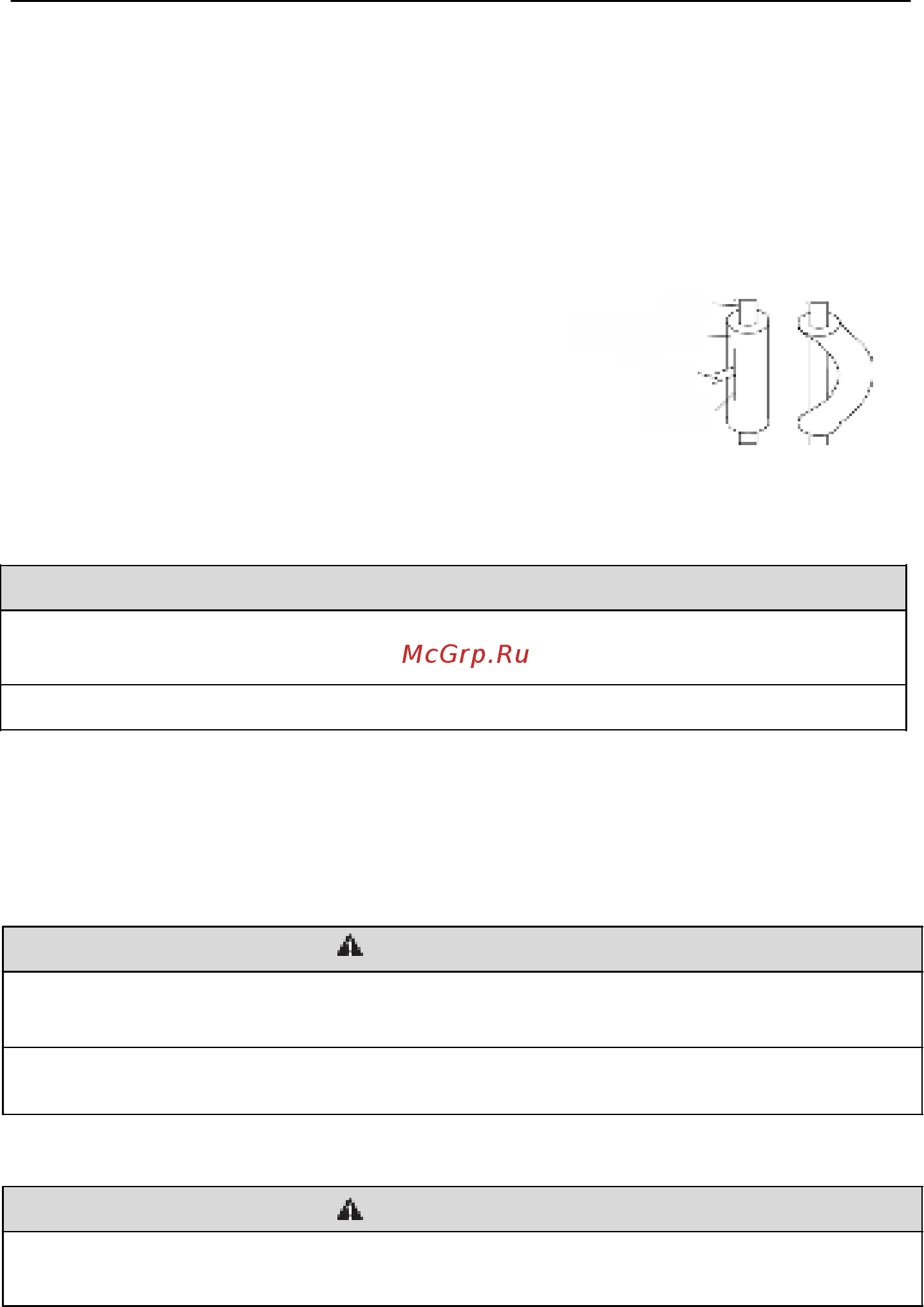

Теплоизоляция
трубопровода
Нож
Линия отреза
теплоизоляции
Трубопровод
Рис. 4.11
①. Во избежание повреждения трубопровода избегайте острых углов сгиба. Согните
трубопровод с радиусом изгиба 150 мм или более.
②. При повторном изгибе одного и того же участка трубопровод может повредиться.
4.3.3 Подсоединение трубопровода на стороне внутреннего
блока
Снимите крышки и пробки с выходов трубопроводов
.
(2). Угол изгиба трубопроводов не должен превышать 90°.
(3). При изгибе или распрямлении трубопровода медь становится тверже,
что затрудняет повторный изгиб и распрямление впоследствии. Категорически
запрещается сгибать или растягивать трубопроводы более трех раз.
(4). В процессе изгибания трубопроводов не превышайте максимально
допустимый угол изгиба во избежание их повреждения. Отрежьте теплоизоляцию
трубопровода с помощью острого ножа, как показано на Рисунке 4.11,
затем согните его после подготовки. После изгиба трубопровода на необходимый
угол, снова установите теплоизоляционный трубопровод и защитите его с
помощью изоляционной ленты.
ОСТОРОЖНО!
ОСТОРОЖНО!
